Антидроновая защита объектов: виды, материалы, стоимость

Что такое антидроновая защита

Антидроновая защита — это комплекс мер по защите объектов от беспилотных летательных аппаратов (БПЛА). Существует два принципиальных подхода: электронный (РЭБ, средства радиоэлектронной борьбы) и физический (каркасные конструкции с сеткой).

Электронные средства подавляют канал управления дроном или навигацию GPS/ГЛОНАСС. Но у них есть ограничения: они требуют согласования радиочастот, лицензирования, постоянного электропитания и квалифицированного персонала. Кроме того, РЭБ бессильно против автономных дронов с предзагруженным маршрутом.

Физическая антидроновая защита работает иначе — каркас с сеткой механически перехватывает БПЛА при столкновении. Не зависит от электроники, частотного диапазона дрона и наличия оператора. Работает автономно, круглосуточно, без обслуживания.

Виды физической защиты от дронов

На рынке сформировались три основных подхода к физической антидроновой защите. Каждый — компромисс между стоимостью, уровнем защиты и скоростью монтажа.

1. Тросовая система с пластиковой сеткой

Тросы натягиваются от земли до балок на крыше, пластиковая сетка крепится по периметру. Самый бюджетный вариант — простой монтаж, минимальная стоимость материалов. Но защищает только от малых дронов: пластиковая сетка не выдерживает удар FPV-дрона с боеприпасом или БПЛА самолётного типа.

2. Башенная тросовая система

По периметру территории устанавливаются специальные башни (опоры) высотой 15–40 м, между ними натягиваются тросы и сетка. Подходит для больших территорий — можно перекрыть целый промышленный комплекс. Минусы: высокая стоимость проектирования и монтажа, длительные сроки, риск снеговой нагрузки на протяжённых пролётах.

3. Каркас из строительных лесов + двойная сетка ЗУС

Каркас собирается из стандартных хомутовых лесов (ЛСПХ40 или ЛСПХ60) на фундаментных блоках ФБС. На каркас крепится двойная оцинкованная сетка ЗУС с зазором 2 метра между контурами. Это рекомендуемый вариант — он сочетает защиту от всех типов БПЛА (включая FPV и самолётного типа) с разумной стоимостью и быстрым монтажом.

Материалы и комплектующие

Для каркасной антидроновой защиты используются стандартные изделия российского производства. Это принципиально — стандартные комплектующие есть на складах, не требуют проектирования спецконструкций и позволяют начать монтаж в сжатые сроки.

Сетка ЗУС (защитно-улавливающая сетка)

Сетка ЗУС — основной элемент перехвата. Крученая оцинкованная проволока диаметром 2,0 мм, ячейка 80×100 мм (маркировка С80). Поставляется в рулонах 2×50 м (100 м² в рулоне). Производится по ГОСТ Р 51285-99. Оцинковка обеспечивает стойкость к коррозии на открытом воздухе.

Почему именно ЗУС, а не рабица или полимерная сетка? ЗУС — крученая сетка типа «манье». При ударе дрона она деформируется, поглощая кинетическую энергию, но не рвётся. Рабица при сильном ударе расплетается в месте контакта. Полимерная сетка не выдерживает удар FPV-дрона.

Леса ЛСПХ40 и ЛСПХ60

Хомутовые леса ЛСПХ — каркас конструкции. Трубы 48×2 мм (ЛСПХ40, высота до 40 м) или 48×3 мм (ЛСПХ60, высота до 60 м). Шаг стоек от 1,5 до 3,0 м, ширина яруса 2,0 м, нагрузка 200–300 кг. СП 542 прямо допускает строительные леса как опорные конструкции для антидроновой защиты (п. 6.2.2).

Фундаментные блоки ФБС

Каркас устанавливается на блоки ФБС 12-3-3 (1180×300×280 мм, масса 250 кг). Блоки обеспечивают устойчивость без заливки фундамента — конструкция не связана с защищаемым зданием, нагрузки не передаются на объект. При необходимости демонтажа блоки просто убираются.

Крепёж

Сетка крепится к каркасу вязальной оцинкованной проволокой и нейлоновыми стяжками 4,6×400 мм. Нахлёст полотен сетки — не менее 100 мм. Для монтажа на крышах контейнеров используются подставки из техпластин ТМКЩ толщиной 10 мм.

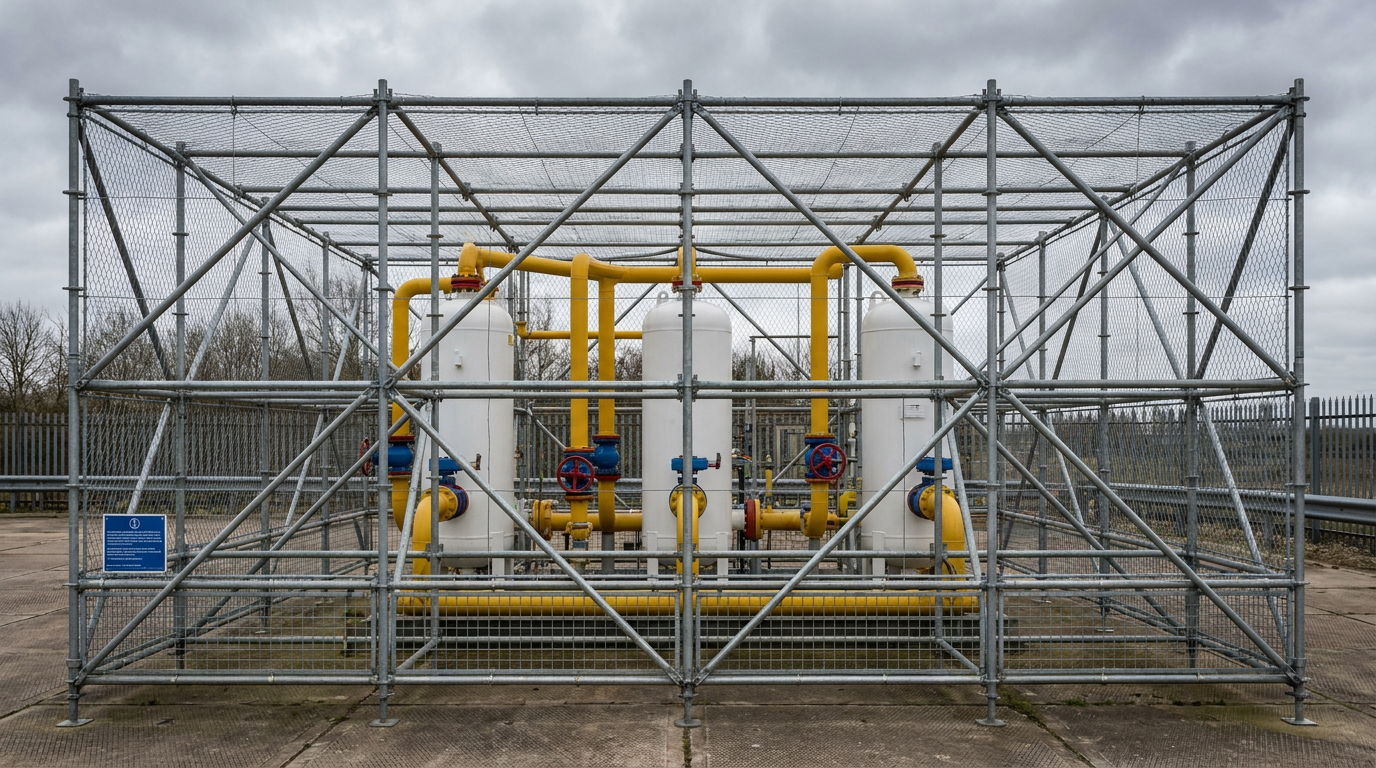

Каркас с оцинкованной сеткой вокруг газового оборудования — стандартные комплектующие российского производства

Нормативная база — СП 542.1325800.2024

СП 542.1325800.2024 — первый в России национальный свод правил по проектированию конструкций антидроновой защиты. Документ устанавливает требования к проектированию, расчёту и монтажу физических средств защиты зданий и сооружений от БПЛА.

Ключевые положения СП 542:

• Классификация уровней защиты — от базового (малые дроны) до усиленного (БПЛА самолётного типа)
• Допустимые опорные конструкции — п. 6.2.2 прямо разрешает использование строительных лесов
• Требования к сетке — материал, размер ячейки, способ крепления, нахлёст
• Расстояние от объекта — минимальный зазор между защитной конструкцией и стеной здания
• Двойной контур — рекомендация по устройству двух слоёв сетки с зазором для гашения энергии

Наличие СП 542 принципиально меняет рынок: заказчик может потребовать от подрядчика соответствие конкретному нормативу, а не полагаться на «экспертную оценку». Проектирование по СП 542 — это аргумент при согласовании бюджета и обосновании выбора подрядчика.

Какие объекты защищают от БПЛА

Физическая антидроновая защита применяется на объектах, где важна непрерывность работы и где электронные средства либо недостаточны, либо невозможны.

Энергетика

Подстанции, трансформаторы, дизель-генераторные установки (ДГУ, КДГУ). Это основной сегмент рынка — свыше 80% проектов антидроновой защиты приходится на энергообъекты. Остановка подстанции означает обесточивание района или предприятия, ущерб измеряется миллионами рублей в час.

Нефтегаз

Нефтебазы, резервуары РВС, ёмкости с ГСМ, газокомпрессорные станции. Объекты с повышенной пожаро- и взрывоопасностью. Здесь РЭБ часто невозможен из-за электромагнитных ограничений — физическая защита остаётся единственным вариантом.

Промышленность

Заводы, производственные площадки, металлургические комбинаты. Непрерывные технологические процессы, дорогостоящее оборудование, опасные производства. Простой обходится в десятки миллионов рублей.

Критическая инфраструктура

Центры обработки данных (ЦОД), ж/д узлы, логистические хабы, насосные станции водоснабжения. Объекты, от которых зависит работа целых городов и регионов.

Антидроновая защита энергокомплекса — каркас ЛСПХ с двойной сеткой ЗУС, вид с воздуха

Устройство каркасной защиты

Каркасная антидроновая защита состоит из пяти элементов, каждый из которых решает свою задачу.

1. Фундамент — блоки ФБС устанавливаются на расстоянии 2 000 мм от стены защищаемого объекта. Конструкция полностью автономна — не опирается на здание, не передаёт нагрузки.

2. Каркас — хомутовые леса ЛСПХ40 или ЛСПХ60. Модульная конструкция позволяет адаптировать форму и высоту под конкретный объект. Шаг стоек подбирается под ветровую и снеговую нагрузку.

3. Внутренний контур сетки — первый слой ЗУС 2.0 мм крепится на внутреннюю сторону каркаса. Принимает удар дрона, гасит скорость, разрушает конструкцию БПЛА.

4. Зазор 2 метра — расстояние между внутренним и внешним контуром. Критически важный элемент: даже если дрон пробивает первую сетку, он теряет энергию в зазоре и не достигает второй на полной скорости.

5. Внешний контур сетки — второй слой ЗУС на внешнем ярусе лесов. Полное удержание фрагментов и остановка БПЛА, прошедших первый контур.

Стоимость антидроновой защиты

Стоимость физической антидроновой защиты начинается от 6 000 ₽/м² защищаемой площади (с НДС). Финальная цена зависит от нескольких факторов:

• Площадь и высота объекта — чем больше объект, тем ниже удельная стоимость за м²
• Конфигурация — простая прямоугольная форма дешевле, чем сложная геометрия с обходами коммуникаций
• Уровень защиты по СП 542 — базовый (одинарная сетка) или усиленный (двойной контур)
• Высота каркаса — ЛСПХ40 (до 40 м) дешевле, чем ЛСПХ60 (до 60 м)
• Удалённость объекта — логистика материалов и бригады монтажа

Сроки реализации — от 20 рабочих дней с момента согласования проекта. Стандартные комплектующие есть на складах — не нужно ждать изготовления спецконструкций.

Кейс: защита энергокомплекса М5.2

Проект М5.2 — антидроновая защита энергокомплекса из 6 контейнерных дизель-генераторных установок (КДГУ) мощностью 2 750 кВт каждая.

Задача: обеспечить физическую защиту всех 6 КДГУ от БПЛА всех типов, включая FPV-дроны и дроны самолётного типа.

Решение: каркас из хомутовых лесов ЛСПХ40 на блоках ФБС, двойная оцинкованная сетка ЗУС 2.0 мм (ячейка С80) с зазором 2 м между контурами. Для монтажа на крышах контейнеров использованы подставки из техпластин ТМКЩ.

Конструкция быстровозводимая — допускает изменение конфигурации при необходимости (перенос, расширение, демонтаж).

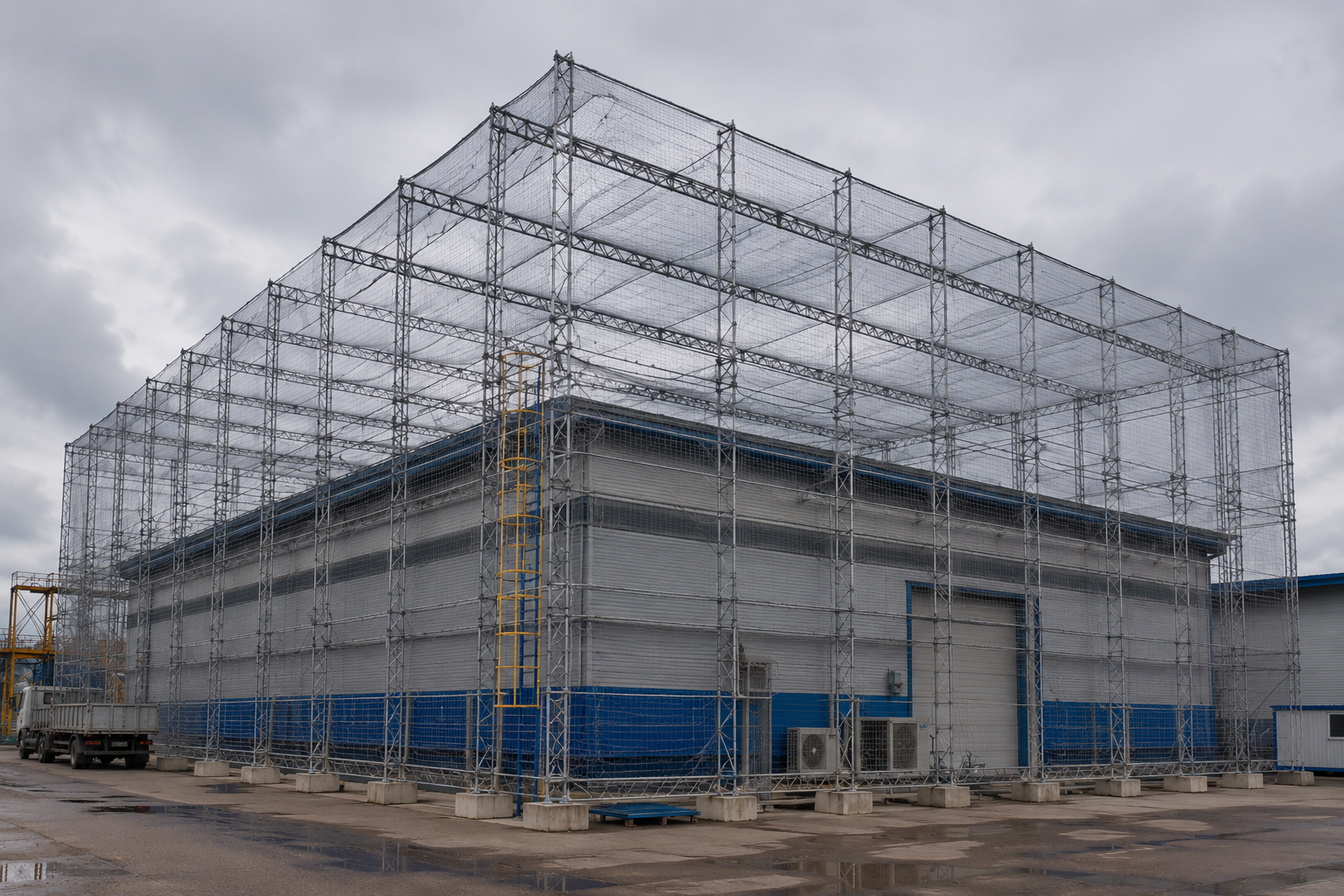

Защита промышленного объекта — полное перекрытие кровли и стен каркасом с двойной сеткой

Частые вопросы

Нужно ли разрешение на установку антидроновой защиты?

Физическая защита (каркас + сетка) — это строительная конструкция. Для её установки не требуется согласование с Роскомнадзором, Минобороны или другими регуляторами. Нужен стандартный строительный проект и, при необходимости, согласование с собственником здания.

Можно ли совмещать физическую и электронную защиту?

Да, и это оптимальный подход. РЭБ работает на дальних подступах (обнаружение и подавление), физическая защита — последний рубеж, который перехватывает дроны, прошедшие электронную защиту. Каркас с сеткой не создаёт помех для РЭБ-систем.

Выдерживает ли конструкция снеговую нагрузку?

Каркас ЛСПХ рассчитан на нагрузку 200–300 кг. Сетка ЗУС с ячейкой 80×100 мм пропускает основную массу снега, не накапливая его. Шаг стоек и связи подбираются под конкретный снеговой район по СП 20.13330.

Какой срок службы конструкции?

Оцинкованные леса ЛСПХ и сетка ЗУС рассчитаны на эксплуатацию на открытом воздухе. Срок службы оцинковки — 15–25 лет в зависимости от агрессивности среды. Повреждённые секции сетки заменяются локально, без демонтажа всей конструкции.

Можно ли демонтировать и перенести защиту?

Да. Модульная конструкция на блоках ФБС разбирается и собирается повторно. Это одно из ключевых преимуществ перед башенной системой или заливным фундаментом.
