Защита энергообъектов от дронов: подстанции, ДГУ, нефтебазы

Почему энергообъекты защищают первыми

Энергетика — самый массовый сегмент рынка антидроновой защиты. Причина не только в уровне угрозы, но и в экономике простоя.

Когда останавливается цех, предприятие теряет выпуск продукции. Когда выходит из строя подстанция, обесточивается всё, что от неё запитано — район города, промышленная площадка, несколько предприятий сразу. Ущерб мультиплицируется и выходит далеко за пределы самого объекта.

При этом энергообъекты плохо восстанавливаются. Силовой трансформатор — не типовое изделие со склада. Срок изготовления и поставки измеряется месяцами, а на замену нужны кран, транспорт, подготовленная площадка и вывод оборудования из работы. Один повреждённый трансформатор означает не сутки простоя, а квартал ограничений.

Что именно защищают

Внутри энергообъекта защищают не всю территорию, а критические узлы — то, что дорого, долго восстанавливается и не имеет резерва.

Такой подход принципиально дешевле, чем перекрывать всю территорию: защищается не площадь объекта, а площадь критического оборудования. Модульный каркас позволяет закрыть несколько разнесённых узлов отдельными контурами и потом достроить остальные.

Почему РЭБ подходит не везде

На энергообъектах и в нефтегазе у электронных средств защиты есть ограничения, которых нет на обычном складе или в офисном здании.

Электромагнитная совместимость

Подстанция насыщена устройствами релейной защиты, автоматики, телемеханики и связи. Любой источник мощного радиоизлучения на территории требует проверки на совместимость с этими системами. Ложное срабатывание защиты — это отключение, то есть ровно тот результат, которого пытались избежать.

Взрывоопасные зоны

На нефтебазах, у топливных ёмкостей и в зонах возможного скопления паров действуют ограничения на электрооборудование. Установка активных излучающих систем в такой зоне — отдельная задача с классификацией зон и подбором исполнения оборудования.

Автономные БПЛА

Подавление работает по радиоканалу. Дрон, летящий по заранее заданному маршруту без связи с оператором, для средств подавления невидим — глушить нечего.

Физическая защита ни одной из этих проблем не создаёт. Каркас с сеткой не излучает, не потребляет электроэнергию, не влияет на релейную защиту и работает одинаково против управляемых и автономных БПЛА. При этом сетка с крупной ячейкой не экранирует радиосигнал — она не мешает работе связи, телемеханики и собственных систем РЭБ, если они уже установлены.

Защита технологического оборудования — каркас с сеткой ставится вокруг узла, не затрагивая сами аппараты и трубопроводы

Монтаж на действующем объекте

Ключевая особенность энергообъектов: их нельзя остановить на время монтажа. Подстанция работает, ДГУ должна оставаться в резерве, нефтебаза продолжает отпуск топлива. Защита строится вокруг работающего оборудования.

Независимый фундамент

Каркас ставится на блоки ФБС — отдельно стоящее основание, не связанное с фундаментом защищаемого объекта. Не нужны земляные работы рядом с кабельными трассами, не нужна заливка бетона и время на набор прочности. Блоки завозятся и раскладываются по разметке.

Отступ от оборудования

Конструкция устанавливается на расстоянии от защищаемого объекта (в базовом решении — 2 000 мм от стены). Этот отступ нужен не только для гашения энергии удара: он выводит зону монтажа за габариты оборудования и его охранные зоны.

Сборка без сварки и грузоподъёмной техники

Хомутовые леса собираются вручную из труб и хомутов. Нет сварки — значит нет огневых работ, нарядов-допусков на огневые и связанных с ними ограничений. Для большинства узлов не нужен кран: элементы поднимаются по мере роста яруса.

Поэтапность

Модульная конструкция позволяет разбить монтаж на захватки: закрыли один узел — перешли к следующему. Это удобно, когда доступ к разным частям объекта открывается по графику ремонтов и переключений.

Доступ для обслуживания

Ошибка, которая всплывает уже после монтажа: защита закрыла объект так, что к нему невозможно подойти для регламентных работ. На энергообъектах это критично — обслуживание идёт по графику и не может быть отменено из-за конструкции.

Что нужно предусмотреть на этапе проекта:

• Технологические проёмы — секции сетки, которые снимаются для доступа к оборудованию и возвращаются на место
• Проход персонала — калитки и коридоры к точкам обслуживания, приборам, задвижкам
• Проезд и вывоз оборудования — если трансформатор или блок ДГУ теоретически подлежит замене, путь его выкатки должен остаться свободным или разбираемым
• Обдув и охлаждение — радиаторы трансформаторов и ДГУ выбрасывают тепло; каркас не должен запирать поток воздуха вплотную к оборудованию
• Выхлоп и вентиляция — трассы выхлопа дизель-генераторов и вентиляционные шахты выводятся за контур или обходятся конструкцией
• Молниезащита и заземление — металлическая конструкция на территории объекта включается в общую схему заземления по проекту
• Обзор видеонаблюдения — стойки каркаса не должны перекрывать сектора существующих камер, иначе появляются слепые зоны

Модульность каркаса здесь работает в плюс: съёмные секции сетки и переставляемые ярусы позволяют вносить изменения после ввода в эксплуатацию, если что-то мешает работе персонала.

Специфика нефтегаза

Нефтебазы, резервуарные парки и газовые узлы — вторая по объёму отрасль после энергетики. Требования здесь жёстче.

Кейс: энергокомплекс М5.2

Проект антидроновой защиты энергокомплекса — 6 контейнерных дизель-генераторных установок мощностью 2 750 кВт каждая.

Задача. Защитить все 6 КДГУ от БПЛА всех типов, включая дроны самолётного типа. Установки контейнерного исполнения, размещены на площадке компактной группой. Заказчик — подрядчик строительно-монтажных работ.

Сложность. Контейнерные ДГУ — это оборудование с собственной вентиляцией, выхлопом и радиаторным охлаждением. Защита не должна перекрывать теплосъём и должна оставлять доступ к дверям контейнеров и щитам управления.

Решение. Каркас из хомутовых лесов ЛСПХ40 на блоках ФБС, двойная оцинкованная сетка ЗУС 2,0 мм (ячейка С80) с зазором 2 м между контурами. Для опирания элементов на крышах контейнеров применены подставки из техпластин ТМКЩ — они распределяют нагрузку и не повреждают кровлю контейнера.

Результат. Конструкция быстровозводимая и допускает изменение конфигурации — контур можно расширить при добавлении установок или перенести при изменении компоновки площадки. Все комплектующие — стандартные изделия, что позволило начать монтаж без ожидания изготовления спецконструкций.

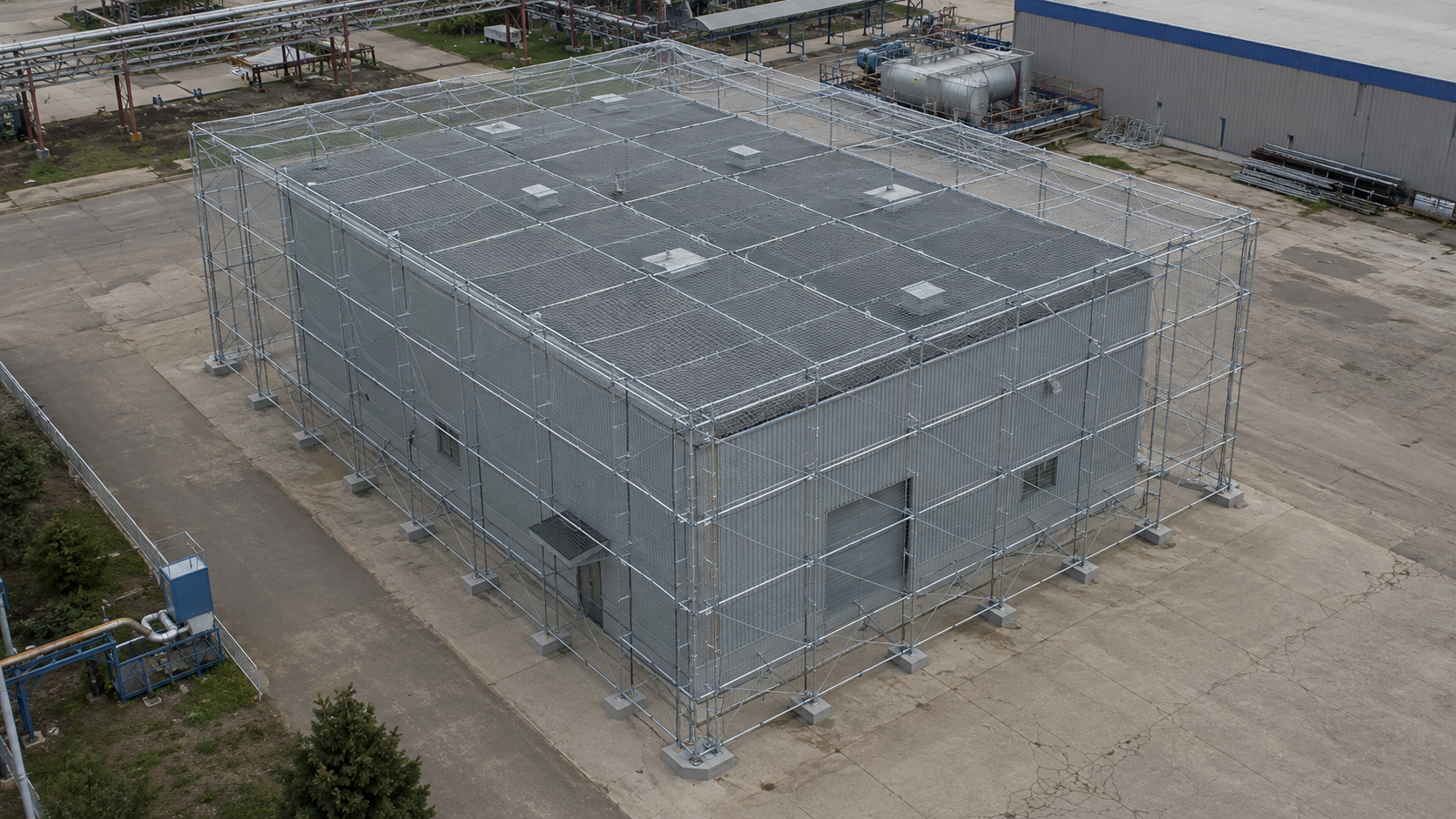

Промышленный объект под защитой — каркас ЛСПХ с двойной сеткой ЗУС перекрывает оборудование по периметру и сверху

Чек-лист заказчику

Что подготовить и что проверить, если вы планируете защиту энергообъекта или объекта нефтегаза.
