Антидроновая защита объектов
Проектируем и изготавливаем каркасные системы защиты от БПЛА для энергетики, промышленности и критической инфраструктуры
Для каких объектов
Физическая защита от БПЛА — надёжное решение, не требующее согласования радиочастот. Подходит для любых объектов, где важна непрерывность работы.
Энергокомплексы
Подстанции, трансформаторы, КДГУ, ДГУ. Основной сегмент — свыше 80% проектов в портфолио отрасли.
Нефтегаз
Нефтебазы, резервуары РВС, ёмкости с ГСМ, газокомпрессорные станции. Объекты с повышенными требованиями безопасности.
Промышленность
Заводы, производственные площадки, металлургические комбинаты. Непрерывные процессы, дорогостоящее оборудование.
Инфраструктура
ЦОД, ж/д станции, логистические хабы, склады. Обеспечение непрерывности работы и цепочек поставок.
Три подхода к защите
Выбор зависит от требуемого уровня защиты, площади объекта и бюджета. Мы рекомендуем вариант на стандартных изделиях — он сочетает защиту от всех типов БПЛА с разумной стоимостью.
Тросы + пластиковая сетка
Тросы от земли до балок на крыше, пластиковая сетка по периметру. Простой монтаж, минимальная стоимость.
Башни + тросовая система
Спецконструкции башен по периметру территории с тросами и сеткой над комплексом зданий.
Каркас ЛСПХ + двойная сетка ЗУС
Каркас из стандартных хомутовых лесов на блоках ФБС, двойная оцинкованная сетка с зазором 2 м. Модульная конструкция, изменяемая конфигурация.
Как устроена защита
Пять элементов, каждый решает свою задачу. Двойная сетка с зазором 2 метра — дрон теряет энергию на первом контуре и останавливается на втором.
Фундамент — блоки ФБС
Каркас устанавливается на расстоянии 2 000 мм от защищаемого объекта на фундаментные блоки ФБС 12-3-3 (1180x300x280 мм, 250 кг). Независимая опорная конструкция — нагрузки не передаются на объект.
Каркас — хомутовые леса ЛСПХ40
Трубы 48x2 мм, максимальная высота 40 м (ЛСПХ60 — до 60 м при трубах 48x3 мм). Шаг стоек 1,5–3,0 м, нагрузка 200–300 кг. СП 542 прямо допускает строительные леса как опорные конструкции (п. 6.2.2).
Внутренняя сетка — ЗУС 2.0 мм
Крученая оцинкованная сетка, ячейка 80x100 мм (С80), рулон 2x50 м. Первый контур перехвата — гасит скорость и разрушает конструкцию БПЛА. ГОСТ Р 51285-99.
Зазор 2 метра
Расстояние между внутренним и внешним контуром. Обеспечивает гашение кинетической энергии — даже если дрон пробивает первую сетку, он не достигает второй на полной скорости.
Внешняя сетка — второй контур ЗУС
Аналогичная сетка на внешнем ярусе лесов. Полное удержание фрагментов. Монтаж вязальной проволокой и стяжками 4,6x400 мм с нахлёстом не менее 100 мм.
Преимущества нашего подхода
Модульная конструкция
Изменяемая конфигурация под любую геометрию объекта. Расширение без демонтажа.
Двойной контур
Две сетки с зазором 2 м — защита от FPV-дронов и БПЛА самолётного типа.
Быстрый монтаж
Стандартные изделия — без проектирования спецконструкций. Закупка от 10 рабочих дней.
Своё производство
Изготавливаем металлоконструкции каркаса на собственном заводе. Контроль качества и сроков.
По нормам
Проектирование по СП 542.1325800.2024, расчёт каркаса по СП 16.13330. Стальные конструкции по ГОСТ 23118.
Масштабируемость
Высота каркаса до 40 м (ЛСПХ40) или до 60 м (ЛСПХ60). Площадь защиты не ограничена.
Реализованный проект
Защита энергокомплекса — 6 контейнерных дизель-генераторных установок мощностью 2 750 кВт каждая.

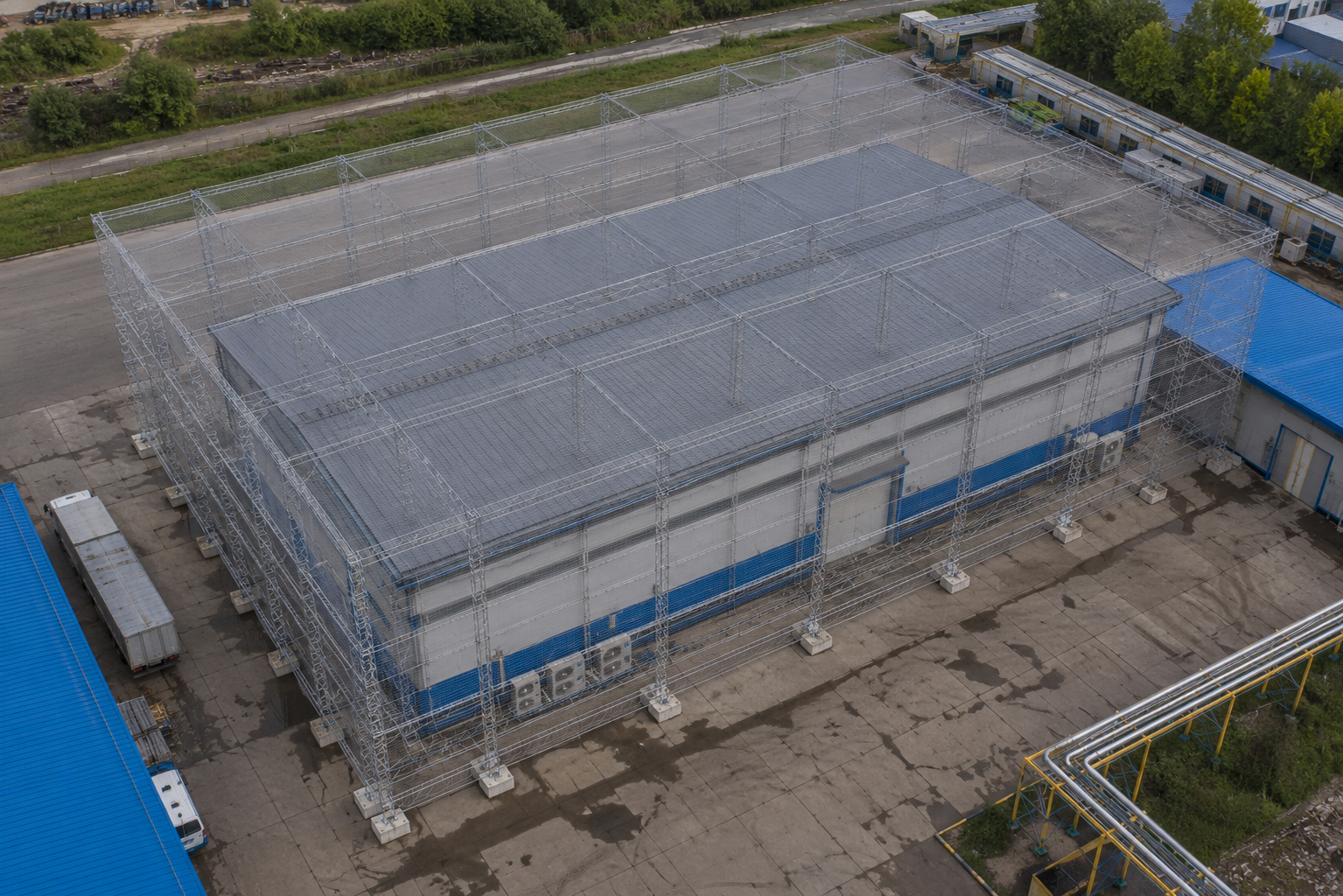

Антидроновая защита энергокомплекса М5.2
Заказчик — подрядчик строительно-монтажных работ. Задача: обеспечить физическую защиту 6 КДГУ от БПЛА всех типов, включая дроны самолётного типа.
Решение: каркас из хомутовых лесов ЛСПХ40 на блоках ФБС, двойная оцинкованная сетка ЗУС 2.0 мм (ячейка С80) с зазором 2 м. Подставки из техпластин ТМКЩ для монтажа на крышах контейнеров. Конструкция быстровозводимая, допускает изменение конфигурации при необходимости.
Спецификация
Все комплектующие — стандартные изделия российского производства. Быстрая закупка, наличие на складах.
Леса ЛСПХ40/60
| Трубы | 48x2 мм / 48x3 мм |
| Макс. высота | 40 м / 60 м |
| Шаг стоек | 1,5 / 2,0 / 2,5 / 3,0 м |
| Нагрузка | 200–300 кг |
| Ширина яруса | 2,0 м |
| Производство | Россия |
Сетка ЗУС
| Диаметр проволоки | 2,0 мм |
| Ячейка | 80x100 мм (С80) |
| Покрытие | цинк |
| Рулон | 2x50 м (100 м²) |
| ГОСТ | ГОСТ Р 51285-99 |
| Тип | крученая, манье |
Блоки ФБС 12-3-3
| Размеры | 1180x300x280 мм |
| Масса | 250 кг |
| Назначение | фундамент каркаса |
Крепёж и расходные
| Стяжки | 4,6x400 мм |
| Проволока | вязальная оцинкованная |
| Нахлёст сетки | не менее 100 мм |
| Подставки | ТМКЩ 10 мм, 250x250 |
Ценообразование
площадь и высота объекта, конфигурация,
уровень защиты по СП 542, удалённость
Ответим в течение 2 часов в рабочее время.
