Кассеты для хранения стеновых панелей: как мы считаем нестандарт по фото и рисунку
Строительной компании понадобились 16 стальных кассет, чтобы держать на площадке стеновые панели длиной 12 метров. Чертежа не было, сначала пришло только фото похожей кассеты. За неделю смета прошла 11 версий, и масса кассеты снизилась с 6,75 до 1,99 т. Рассказываем, что менялось и почему.
Задача
Что такое кассета и зачем она нужна
Стеновая панель 12 000 × 3 130 × 440 мм стоит на ребре. Положить ее плашмя нельзя, а стоя она может упасть. Кассета решает это так: две кассеты ставят параллельно друг другу на расстоянии длины панели, панель опускают краном между ними, и ее торцы заходят в ячейки шириной 500 мм.
Вес панели принимает грунт. Кассета держит панель только от опрокидывания, поэтому она легкая: сварная рама из труб и швеллера, без бетона и анкеров.
По центру кассеты идет проход шириной 800 мм с мостиком и лестницей. По нему стропальщик подходит к панели сверху, чтобы зацепить или отцепить строп.
Ход расчета
Одиннадцать версий за неделю: от 6,75 до 1,99 т на кассету
Каждую новую вводную от заказчика мы сразу превращали в пересчет. Менеджер получал не «посчитаем позже», а смету с новой массой, ценой и списком того, что еще не ясно. Вот как менялась масса одной кассеты.
Масса одной кассеты, т. Наведите на столбец, чтобы увидеть массу всего заказа.
07.10 · фото аналога
Чертежа нет: считаем по своей схеме

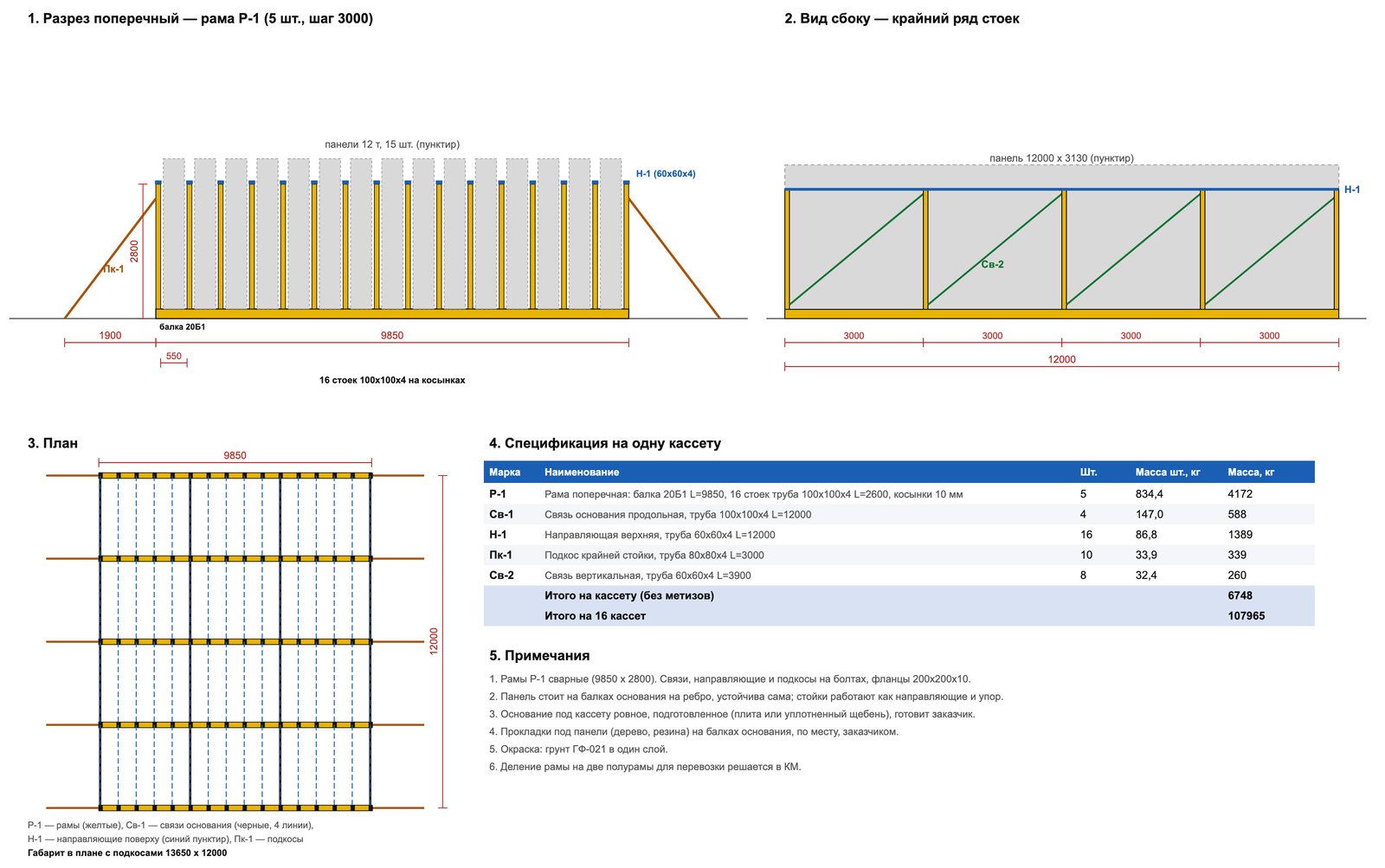

Пришло фото похожей кассеты и размер панели. Чтобы менеджер в тот же день ответил клиенту ценой, мы придумали кассету сами: широкая рама 12 × 9,85 м на двутавре, стойки из профтрубы 100 × 100 через каждую ячейку, подкосы и связи. Схема с запасом, все допущения выписаны в ТЗ.
6,75 т на кассету · 108 т на заказ
08.10 · чертеж и фото заказчика
Другая схема: узкая кассета между двумя рядами панелей

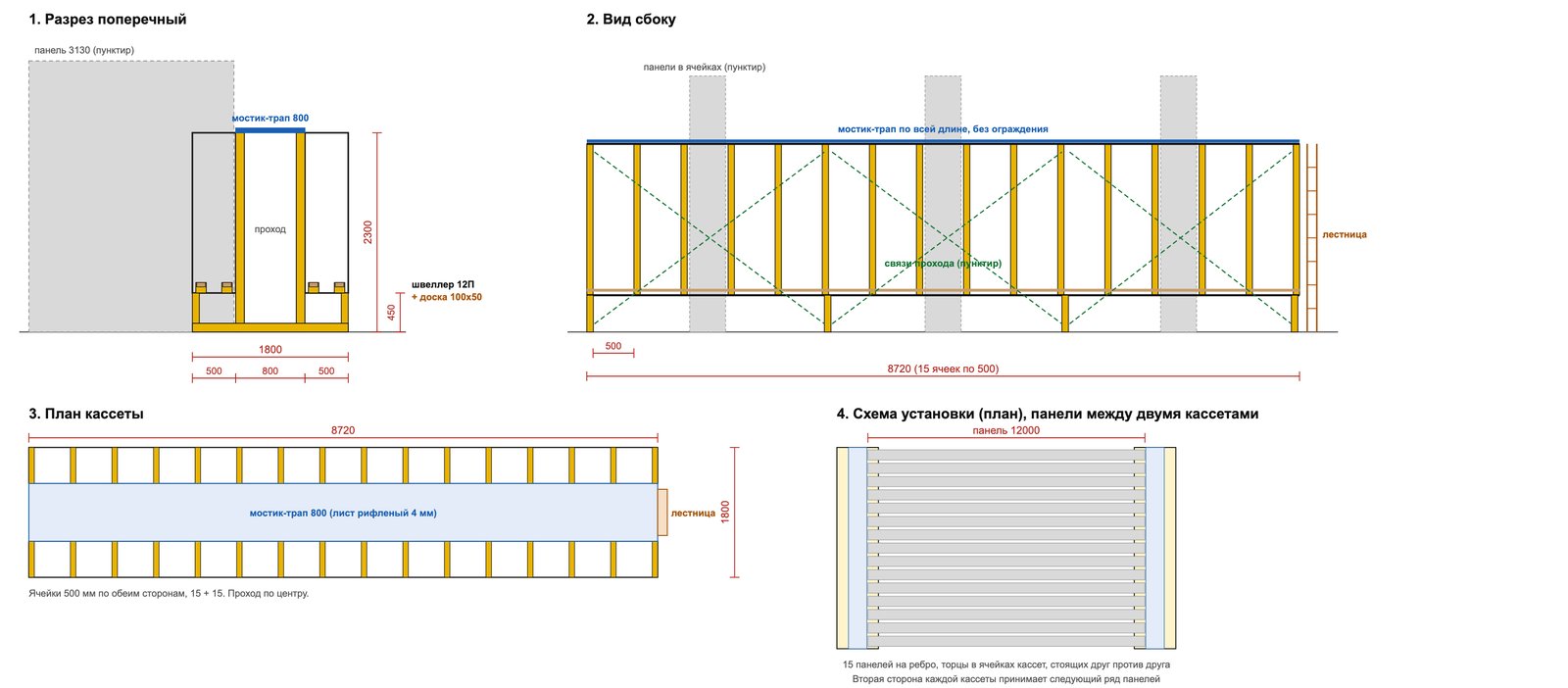

Заказчик прислал свой чертеж. Кассета оказалась узкой, 1,8 м: проход 800 мм по центру, по бокам ячейки по 500 мм, панели стоят между кассетами, а не внутри. Без двутавра, только профтруба, электросварная труба и уголок. В тот же день добавили доску в основание и посчитали доставку: в машину помещается одна кассета.
2,61 т на кассету · 41,8 т на заказ
09.10 · уточнение по основанию

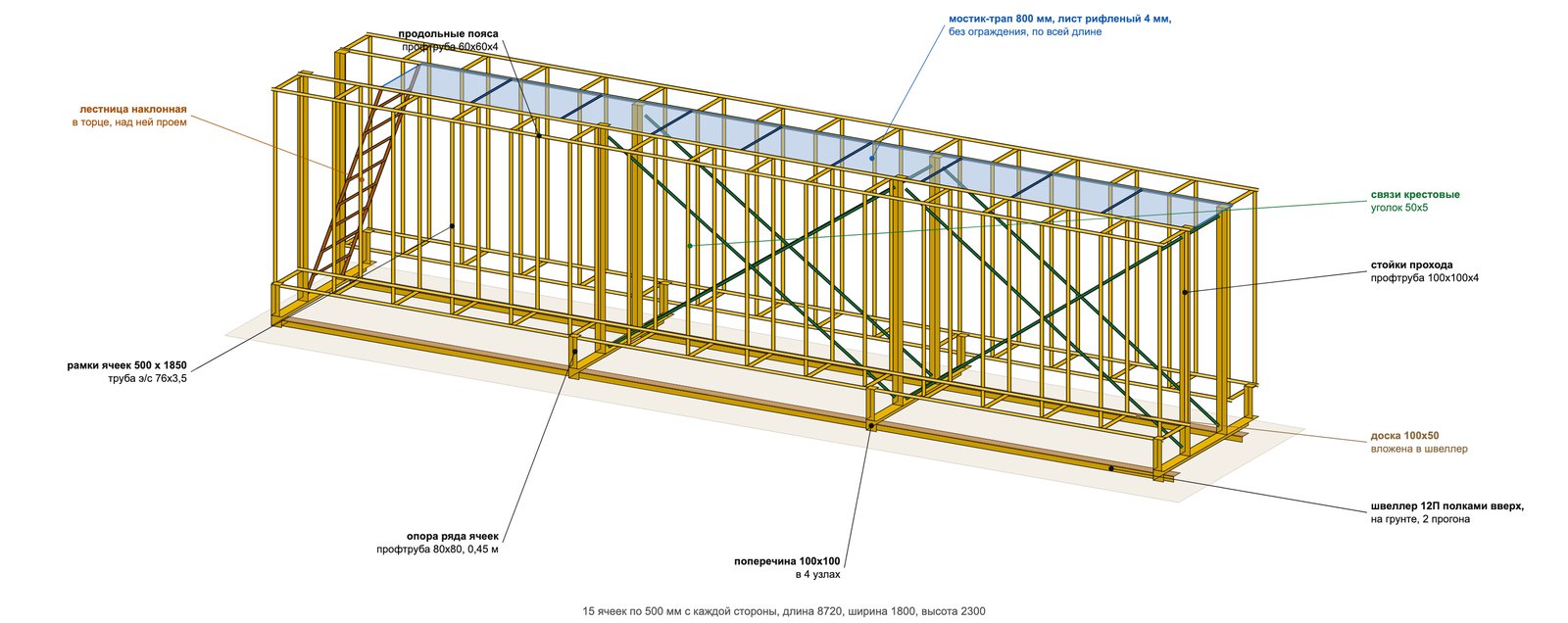

Два прогона основания вместо четырех

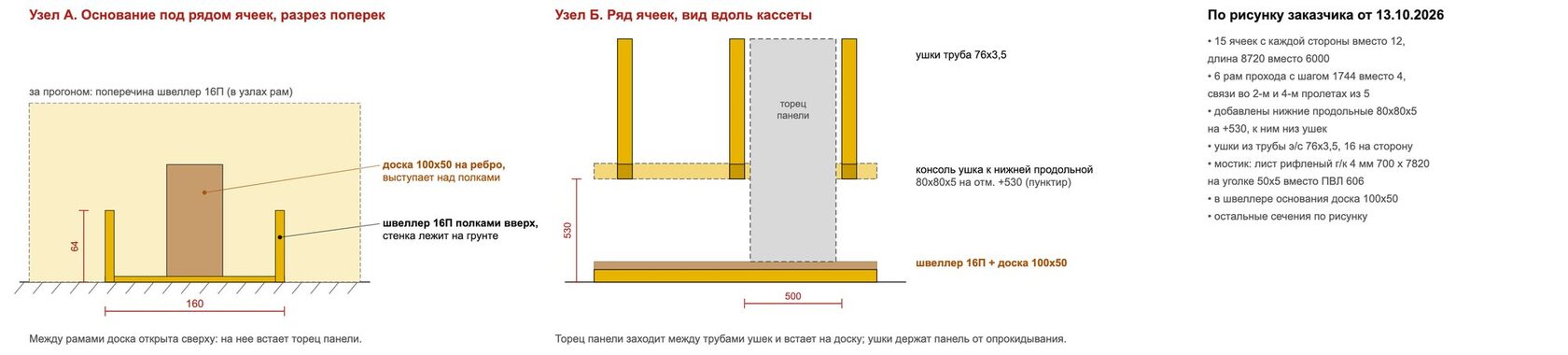

Нижние продольные элементы: швеллер полками вверх, внутри деревянная доска, по одному под каждым рядом ячеек.
2,43 т на кассету · 38,9 т на заказ
12.10 · новые фото заказчика

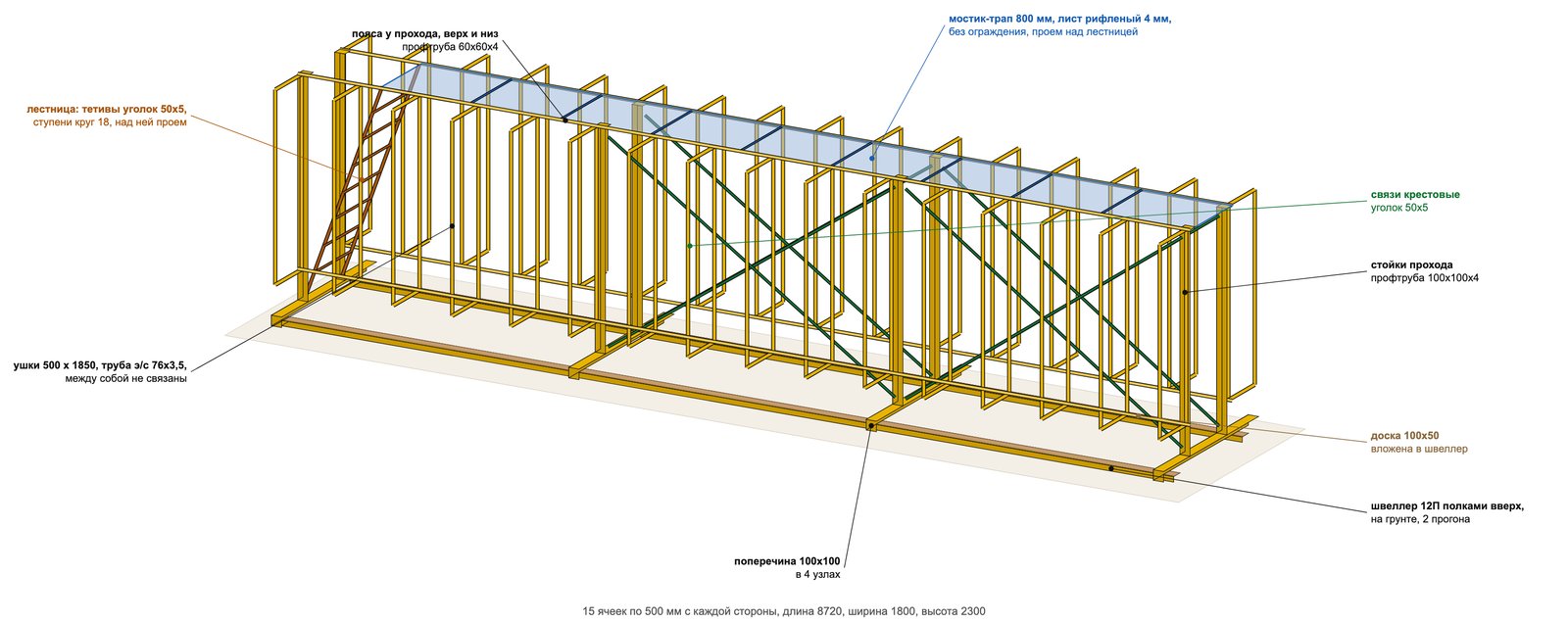

Ушки без связей, лестница из уголка
Ячейки образуют «ушки» из трубы 76 × 3,5, торец панели заходит между трубами. Наружные пояса и опоры крыльев убрали. Лестницу сделали из уголка 50 × 5 со ступенями из круга.
2,14 т на кассету · 34,3 т на заказ
13.10 · рисунок со спецификацией
Рисунок на 6 м растянули на 8,72 м и сравнили варианты
Заказчик нарисовал кассету 6 м на 12 ячеек со спецификацией из 12 позиций. Нужна кассета на 15 ячеек, поэтому каждую позицию пересчитали на новую длину. Ушки посчитали в двух профилях и выбрали дешевый, металл впервые закупили целыми хлыстами по карте раскроя.
1,99 т на кассету · 31,9 т на заказ

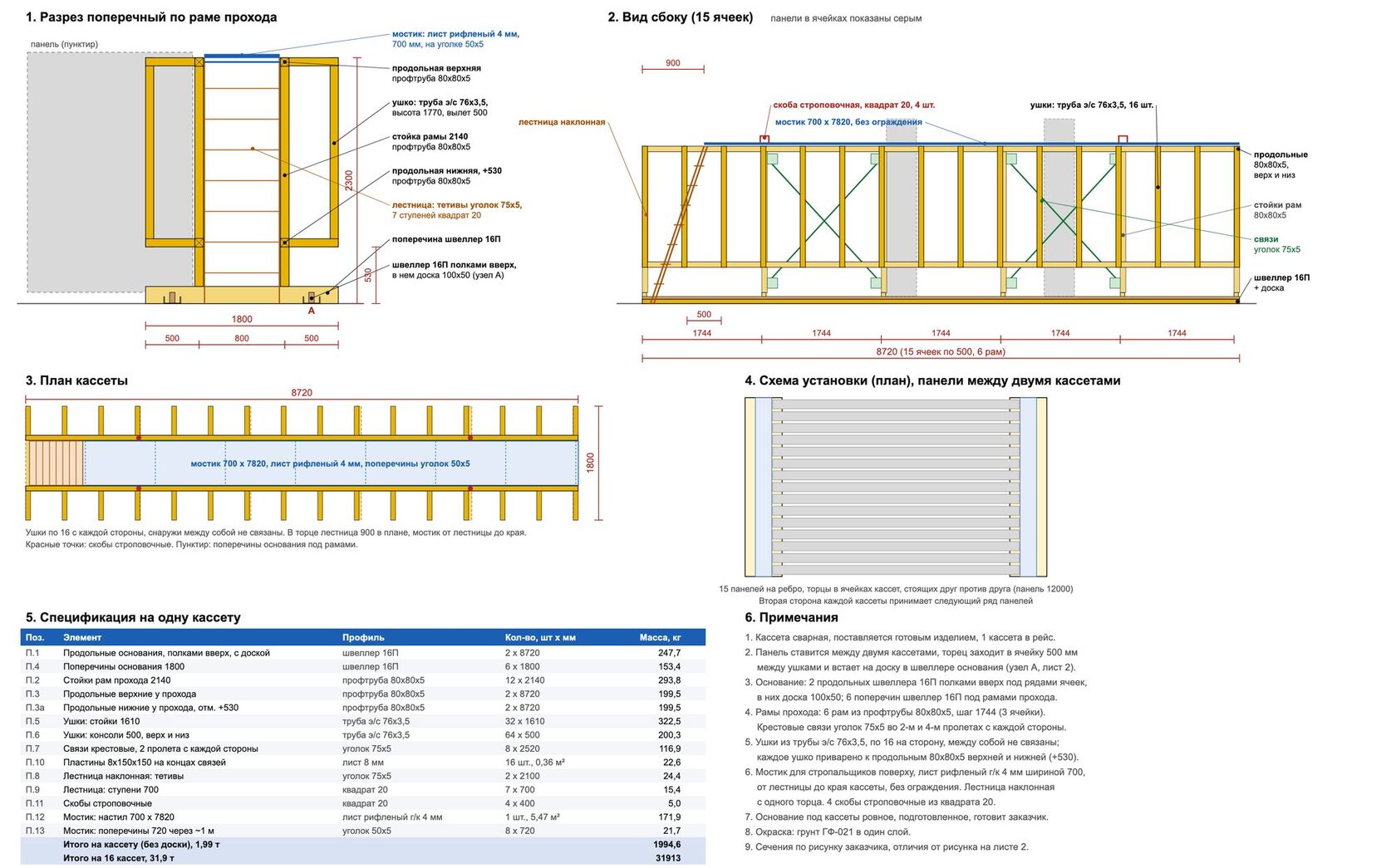

Финальный вариант, 13.10
Какой получилась кассета

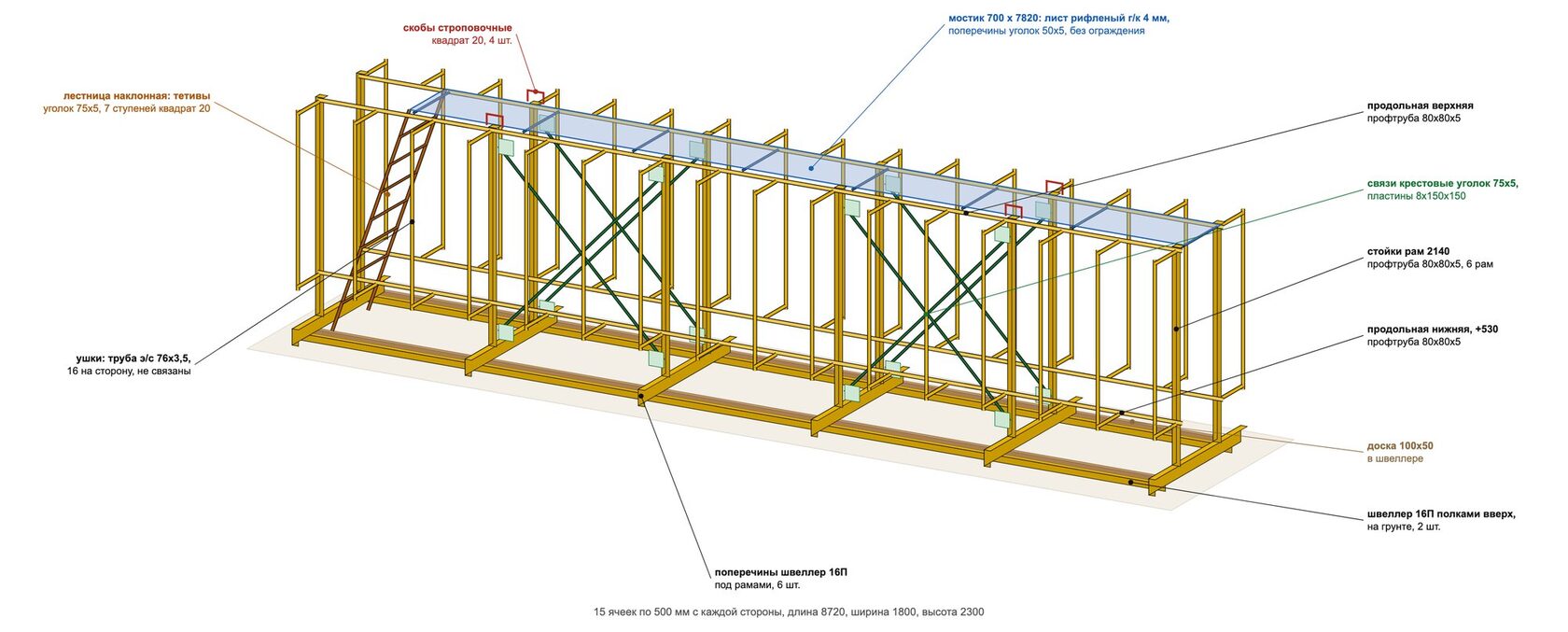

Сварная кассета 8,72 × 1,8 × 2,3 м на 15 ячеек с каждой стороны. Основание на грунте, шесть рам прохода, ушки, связи, мостик и лестница. Масса 1,99 т, грунт ГФ-021, едет на объект целиком.
Первая схема и финальная рядом

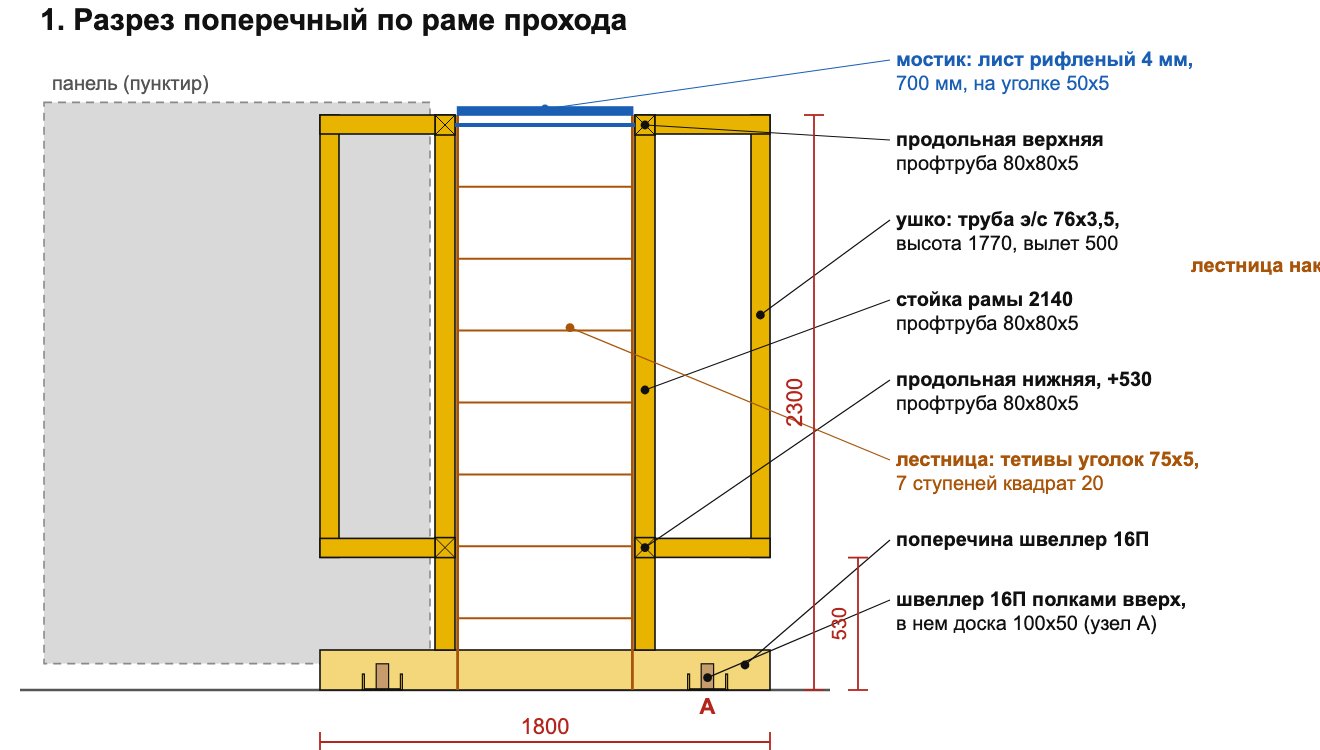

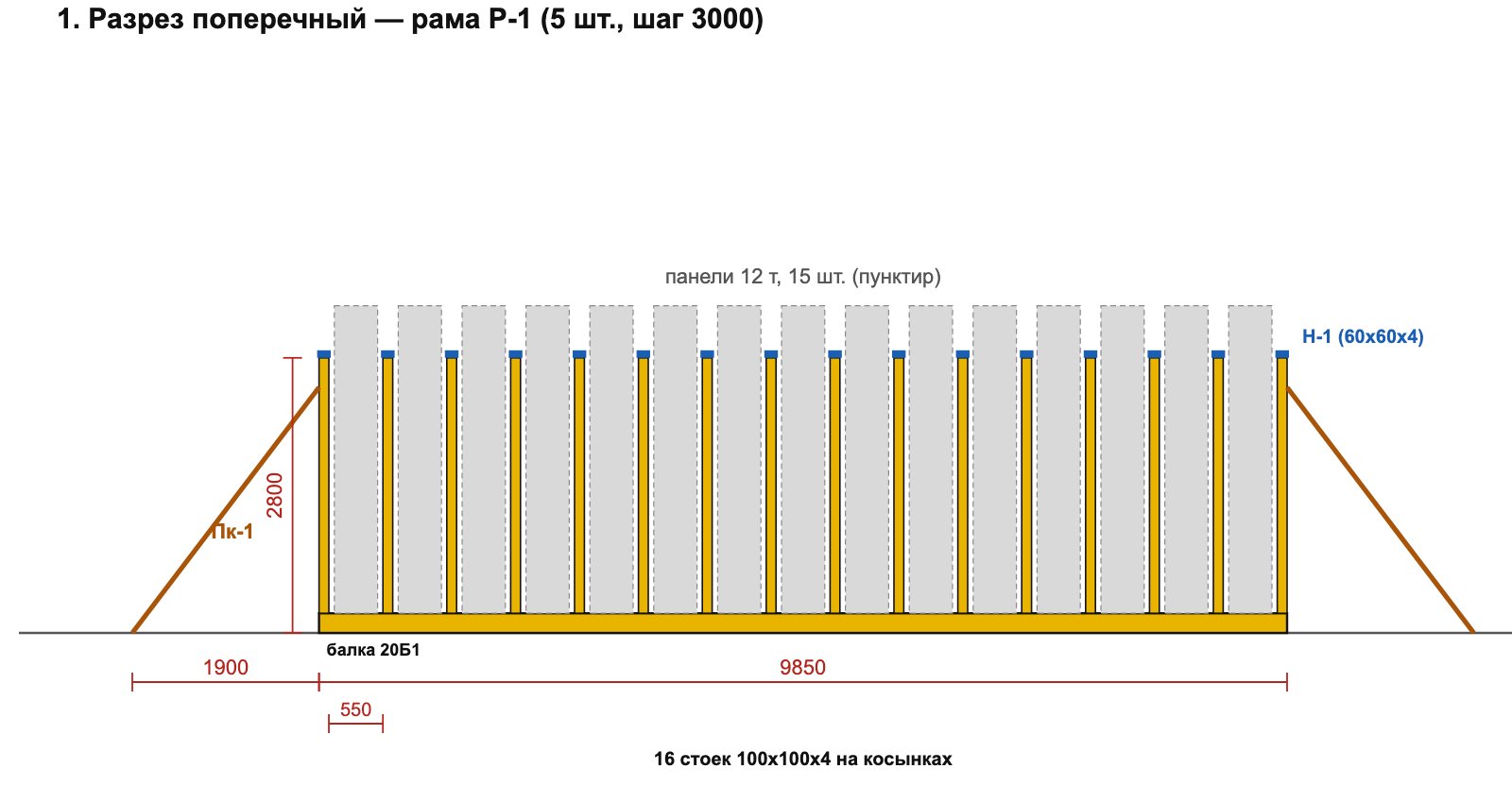

Поперечные разрезы. Слева широкая рама, внутри которой стоят панели. Справа узкая кассета, панели стоят снаружи, между двумя кассетами.
07.10 · без чертежа
- Габарит
- 12 × 9,85 × 2,8 м
- Панели
- 15 внутри кассеты
- Профили
- двутавр 20Б1, профтруба 100 × 100
- На заказ
- 108 т
13.10 · по рисунку заказчика
- Габарит
- 8,72 × 1,8 × 2,3 м
- Панели
- 15 + 15 между кассетами
- Профили
- швеллер 16П, профтруба 80 × 80, труба 76
- На заказ
- 31,9 т
Состав кассеты
Как рисунок на 6 м превратился в кассету на 8,72 м
Растянуть все в 1,45 раза было бы быстро, но неверно. Одни элементы идут по длине, другие по числу рам, третьи не меняются вовсе. Каждая позиция в смете пересчитана по своему правилу, и правило записано рядом.
| Поз. | Элемент | Сечение | У заказчика, 6 м | У нас, 8,72 м | Почему так | кг |
|---|---|---|---|---|---|---|
| П.1 | Продольные нижние на грунте, внутри доска | швеллер 16П | 2 × 6 000 | 2 × 8 720 | по длине кассеты | 248 |
| П.4 | Поперечины основания под рамами | швеллер 16П | 4 × 1 800 | 6 × 1 800 | по числу рам | 153 |
| П.2 | Стойки рам прохода | профтруба 80 × 80 × 5 | 8 × 2 140 | 12 × 2 140 | 2 на раму, рам 6 вместо 4 | 294 |
| П.3 | Продольные верхние у прохода, на них мостик | профтруба 80 × 80 × 5 | 2 × 6 000 | 2 × 8 720 | по длине кассеты | 200 |
| доп. | Продольные нижние у прохода, к ним низ ушек | профтруба 80 × 80 × 5 | нет | 2 × 8 720 | ушки крепятся к раме прохода сверху и снизу, нижнего пояса в спецификации не было | 200 |
| П.5 | Ушки: стойки | труба 76 × 3,5 | 22 × 1 610 | 32 × 1 610 | 16 на сторону, по ушку с обеих сторон каждой ячейки | 323 |
| П.6 | Ушки: консоли верх и низ | труба 76 × 3,5 | 44 × 500 | 64 × 500 | 2 на ушко | 200 |
| П.7 | Крестовые связи по стенкам прохода | уголок 75 × 5 | 4 × 2 700 | 8 × 2 520 | пролетов 5 вместо 3, связи в двух из них, пролет короче | 117 |
| П.10 | Пластины на концах связей | лист 8 мм | 8 шт. | 16 шт. | 2 на связь | 23 |
| П.8 | Наклонная лестница: тетивы | уголок 75 × 5 | 2 × 2 100 | 2 × 2 100 | лестница одна, с торца | 24 |
| П.9 | Лестница: ступени | квадрат 20 | 7 × 700 | 7 × 700 | без изменений | 15 |
| П.11 | Строповочные скобы | квадрат 20 | 4 × 400 | 4 × 400 | 4 точки строповки | 5 |
| П.12 | Мостик от лестницы до края | лист рифленый 4 мм | ПВЛ 700 × 5 100 | 700 × 7 820 | длина кассеты минус 0,9 м под лестницу | 172 |
| доп. | Поперечины под рифленый лист | уголок 50 × 5 | нет | 8 × 720 | лист 4 мм на пролете 720 мм без опор прогнется | 22 |
| Одна кассета | 1 995 | |||||
Подсвечены элементы, которых нет в спецификации заказчика: мы добавили их, потому что без них узел не собрать или настил прогнется.
Что видно только в подробной смете
Шесть решений, которые меняют цену
ушки · два варианта
Посчитали оба профиля и взяли дешевый
Заказчик допускал ушки из трубы 76 × 3,5 или из профтрубы 80 × 80 × 5. С профтрубой кассета тяжелее на 432 кг, весь заказ на 6,9 т, изготовление дороже примерно на 15 %. В смету вошла труба, второй вариант остался справочно.
рамы прохода
Шаг рам кратен ячейке
У заказчика рамы через 2 м. На длине 8,72 м мы поставили 6 рам с шагом 1,744 м: это ровно 3 ячейки, поэтому каждая рама попадает на ушко, а шаг не больше, чем на рисунке.
мостик
Настил с опорами
Просечно-вытяжной лист заказчика держит пролет сам, а рифленый лист 4 мм нет. Под него добавили 8 поперечин из уголка. Полосы по 700 мм режутся по две из листа 1 500 мм, в обрезь уходит только полоса 100 мм.
металл хлыстами
Закупка по раскрою, а не по коэффициенту
Обычно к массе прибавляют 6 % на отходы. Здесь мы разложили больше 2 200 деталей по 12-метровым хлыстам: на 31,9 т конструкций нужно купить 34,9 т металла. Коэффициент занизил бы закупку на 1,1 т.
доставка
Одна кассета в машину
Две кассеты рядом занимают 3,6 м при ширине кузова 2,55 м, а штабелем выходят выше 4 м. Значит, 16 рейсов длинномера. Это видно в смете до договора, а не на погрузке.
дерево
Цену не придумываем
На рисунке в швеллере брус 100 × 100, но цены бруса у нас не было. В смету вошла доска 100 × 50 по цене, которую дал менеджер, а по брусу ушел вопрос: 2,79 м³ на заказ, нужна цена или решение оставить доску.
Закупка металла
Сколько металла уходит в обрезки
Отход зависит от того, как длины деталей ложатся в хлыст. Ушки из трубы 1 610 и 500 мм почти без остатка собираются в 12 м, а связи из уголка 2,52 м оставляют от каждого хлыста почти по 2 м.
Поэтому по каждой позиции мы считаем, сколько целых хлыстов и листов купить. Остаток листа длиннее метра уходит на склад и в цену заказа не входит.
| Позиция | Хлыстов, листов | Нужно, т | Купить, т | Отход |
|---|---|---|---|---|
| Труба 76 × 3,5 | 113 | 8,37 | 8,49 | 1,5 % |
| Профтруба 80 × 80 × 5 | 90 | 11,08 | 12,36 | 11,5 % |
| Швеллер 16П | 43 | 6,42 | 7,33 | 14,2 % |
| Уголок 75 × 5 | 39 | 2,26 | 2,71 | 20,1 % |
| Лист рифленый 4 мм | 11 | 2,75 | 2,95 | 7 % |
| Уголок 50 × 5, лист 8, квадрат 20 | 34 | 1,04 | 1,09 | 4-6 % |
| Итого | 31,91 | 34,92 | 9,4 % |
Как мы считаем
У каждой цифры в смете есть источник
Смета ЗМК Металл состоит из трех листов. В ТЗ записано, что дал заказчик, что мы приняли сами и какие вопросы остались. В смете каждая статья: металл, работа цеха, окраска, доставка, со ставкой и ссылкой на прайс или решение. В КП только то, что видит клиент.
Цены металла берем из прайса поставщика на дату расчета. Ставки цеха из наших нормативов. Если позиции в прайсе нет, мы не подставляем похожую, а задаем вопрос. Поэтому новая вводная превращается в новую версию сметы в тот же день.
Не входит в расчет
- Сборка и установка кассет на площадке: в заявке их нет.
- Разгрузка: краном заказчика.
- Подготовка основания под кассеты.
- Проект КМ с расчетом: цена посчитана по рисунку, КМ делаем при заказе.
Вопросы, ушедшие заказчику
Брус или доска в основании и чьи они. Нужны ли ушки у самых торцов: на рисунке их 11 на 12 ячеек, мы заложили по ушку с обеих сторон каждой ячейки.
Вопросы
Частые вопросы о кассетах и нестандартных конструкциях
Можно ли посчитать конструкцию без чертежа?
Да. По фото или эскизу мы подбираем схему и сечения сами и выписываем все допущения. Цена будет ориентировочной, а когда придет чертеж или рисунок, пересчитаем по нему.
Почему цена меняется от версии к версии?
Цена считается от состава: каждого профиля, его длины и количества. Новая вводная меняет состав, и смета пересчитывается целиком. На этом заказе масса кассеты от первой до последней версии снизилась больше чем в три раза.
Из чего делают кассеты для стеновых панелей?
Из стандартного проката: швеллер в основании, профильная и электросварная труба в рамах и ушках, уголок в связях и лестнице, рифленый лист на мостике. Покрытие по запросу; здесь грунт ГФ-021 в один слой.
Сколько панелей держит одна кассета?
Столько, сколько в ней ячеек с каждой стороны. Эта кассета на 15 ячеек: она держит 15 панелей с одной стороны и столько же со второй, если ряды панелей стоят по обе стороны.
Как кассеты доставляют?
Кассета сварная, 8,72 × 1,8 × 2,3 м, поэтому едет целиком на длинномере, по одной в рейс. Разгружает кран на площадке. Если кассету сделать разборной, в машину войдет больше, но добавится сборка на объекте.
Делаете ли вы проект КМ?
Да, при заказе. Для КП достаточно рисунка с размерами: этот расчет сделан по рисунку заказчика.
