Антидроновая защита объектов
Несущий каркас под конкретный объект. Расчёт, проектирование КМ и КМД, изготовление, антикоррозионная защита, доставка и монтаж — свой цех, свой транспорт, свои монтажные бригады.
Задача — не поймать дрон, а отодвинуть взрыв

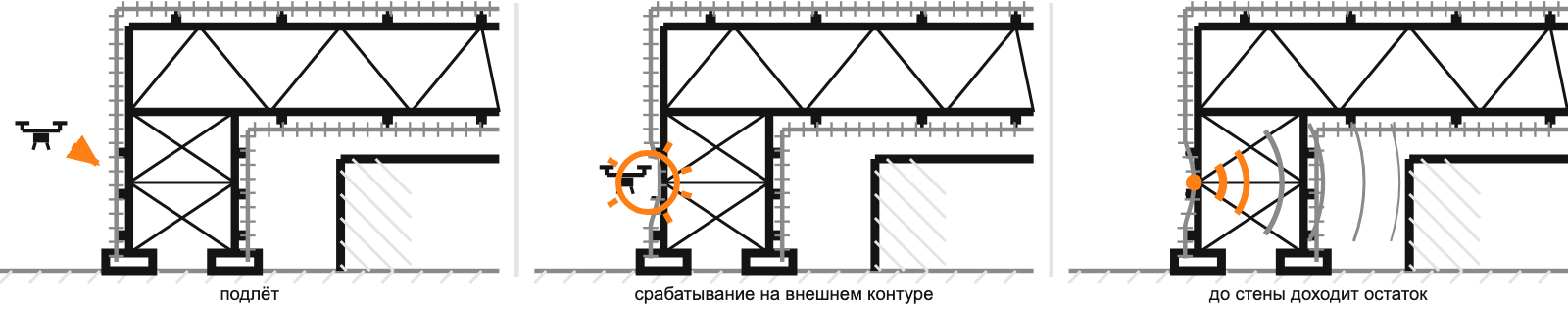

Распространённое заблуждение — что сетка ловит аппарат. Работает иначе: дрон срабатывает на полотне, на удалении от объекта, и ударная волна с осколками рассеивается, не дойдя до стены или кровли.
Отсюда всё устройство конструкции. Вынос от стен, высота над кровлей, два контура полотна с зазором между ними — это не запас на всякий случай, это и есть механизм защиты.
Полной неуязвимости не обеспечивает ни одно решение на рынке. Задача — перевести возможный ущерб с уровня разрушения объекта на уровень локального повреждения полотна и элементов каркаса.
Укрытие не отменяет средства обнаружения и подавления. Оно работает там, где они не сработали.
Что происходит после срабатывания
Конструкция собрана на болтах и рассчитана как ремонтопригодная: повреждённый участок полотна и элементы каркаса меняются заменой участка, без демонтажа всей конструкции. Полотно навешивается в два контура — в один слой мы его не предлагаем, оно пробивается в одной точке.
Снег и ветер считаются всегда
Полотно поверху — это новая поверхность, на которой лежит снег, и новая парусность. Конструкция считается на снеговой и ветровой район площадки по СП 20.13330 и СП 16.13330, конструктив — с учётом требований СП 542.1325800.2024.
Насколько каркас больше вашего объекта
Каркас шире объекта на 4 метра с каждой стороны: 2 м внутренний контур полотна и 2 м внешний. Считается всегда каркас, а не здание. Введите габарит — покажем, что получится.
Высота каркаса берётся с запасом над кровлей — полотно должно стоять выше объекта, а не вровень с ним.
Тоннаж — прикидка по удельному расходу наших посчитанных объектов (39–53 кг/м² каркаса), а не расчёт. Точная цифра появляется после конструктива: она зависит от высоты, снегового района, грунта и числа проёмов. Предварительный расчёт готовим за 1–2 рабочих дня.
Конструкция не касается защищаемого здания
Оболочка склада, ЦОДа или блочного здания — это сэндвич-панель или профилированный лист. Такие конструкции считаются на снег, ветер и собственный вес. На ударное и осколочное воздействие они не считаются вообще.
Поэтому защитный каркас ставится на собственные опоры и не передаёт на здание никакой нагрузки — ни веса полотна, ни ветровой нагрузки от новой поверхности, ни тем более динамического воздействия.
- Каркас — стойки, фермы поверху, прогоны под полотно. Соединения болтовые, сварки на объекте нет.
- Полотно — металлическая оцинкованная сетка двойного кручения, два контура с зазором.
- Опоры — бетонные блоки на подготовленном основании. Без котлована и без бетонирования.
- Антикоррозионная защита — горячее цинкование, 20 лет без обслуживания, либо окраска.
Конструкция на болтах разбирается, переносится на другую площадку и переконфигурируется под изменившуюся задачу.
На действующей АЗС, в ЦОДе или на производстве во взрывоопасной зоне это не удобство, а условие получения разрешения на работы.
Три конструктива антидроновой защиты
Антидроновая защита собирается тремя конструктивами, и между ними реально выбирают. Рекомендуемое решение названо прямо — металлокаркас; остальные показаны с ценой компромисса, а не как ступени лестницы.
| Стационарный металлокаркас | Вантово-тросовая система | Конструкция на строительных лесах | |
|---|---|---|---|
| Когда берут | Основное решение | При пролёте свыше 24 м, проектируется индивидуально | Как альтернатива, с оговорками |
| Для чего | Критическая инфраструктура. Нужен ресурс 20 лет и документация под норматив | Защищается территория целиком, опоры внутри площадки ставить нельзя | Быстро и недорого. Объект невысокий, защита нужна на время |
| Ширина объекта | до 16 м без промежуточных опор пролёт фермы 24 м | до 60 м пролёт между мачтами до 70 м | до 16 м стоечная схема, покрытие над широким объектом не собирается |
| Высота объекта | практически не ограничена | определяется проектом мачт | до 12 м |
| Ресурс | 20 лет без обслуживания при горячем цинковании | определяется АКЗ мачт и тросов | заметно ниже: под открытым небом служит меньше |
| Срок | от 4 недель | дольше остальных | от 3 недель |
| Стоимость | базовая | заметно выше | примерно вдвое ниже металлокаркаса |
Указан минимальный срок от подписания договора по одному объекту — он включает проектирование, изготовление, антикоррозионную защиту, доставку и монтаж. На пакете объектов и на крупных площадках срок считается отдельно.
Стационарный металлокаркас с фермами

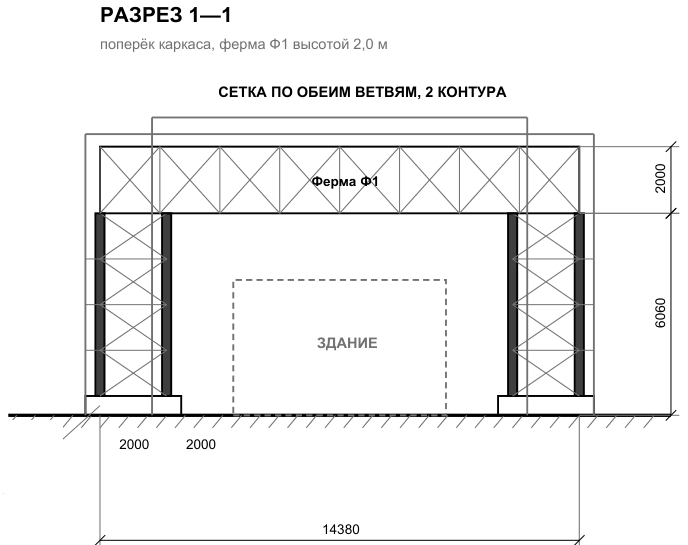

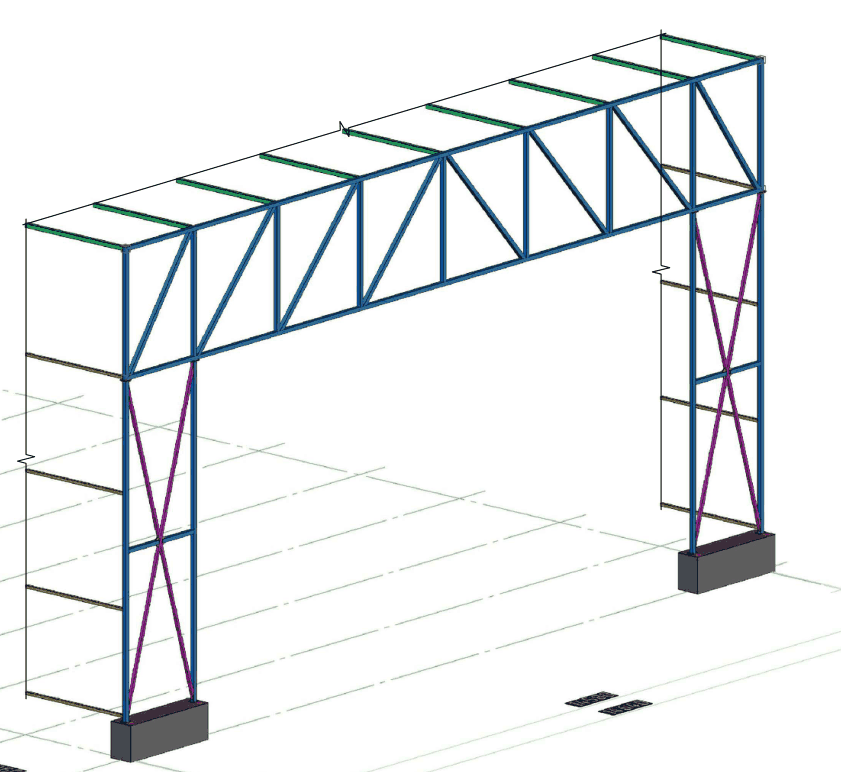

Проектная конструкция: спаренные стойки, фермы поверху, прогоны под полотно, всё на болтах. Горячее цинкование или окраска.
Энергетика, топливо, ЦОД, критическая инфраструктура — всё, что защищается всерьёз и надолго.
- Расчётная конструкция под заданный класс угрозы, с расчётной запиской и полным комплектом документации
- Горячий цинк — 20 лет без единого выхода на объект для обслуживания
- Пролёт фермы до 24 м без промежуточных опор: все стойки по периметру, площадка не перекрыта
- Сборно-разборная — при изменении задачи переносится, а не режется

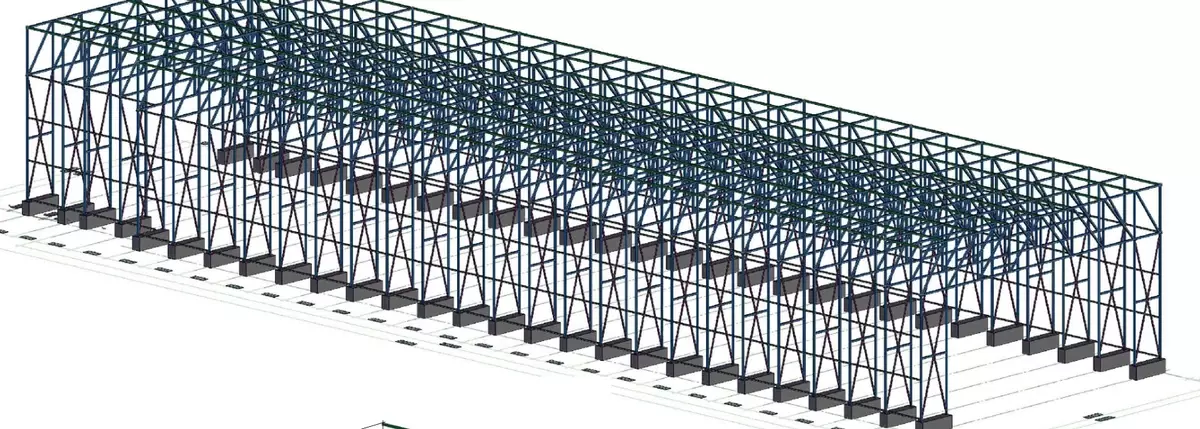

Каркас антидроновой защиты, Москва
Отдельно стоящая конструкция, здания не касается. Опоры на бетонных блоках без бетонирования. Проектирование КМ и КМД, изготовление и монтаж — наши. Август 2026.
Быстровозводимая конструкция на строительных лесах

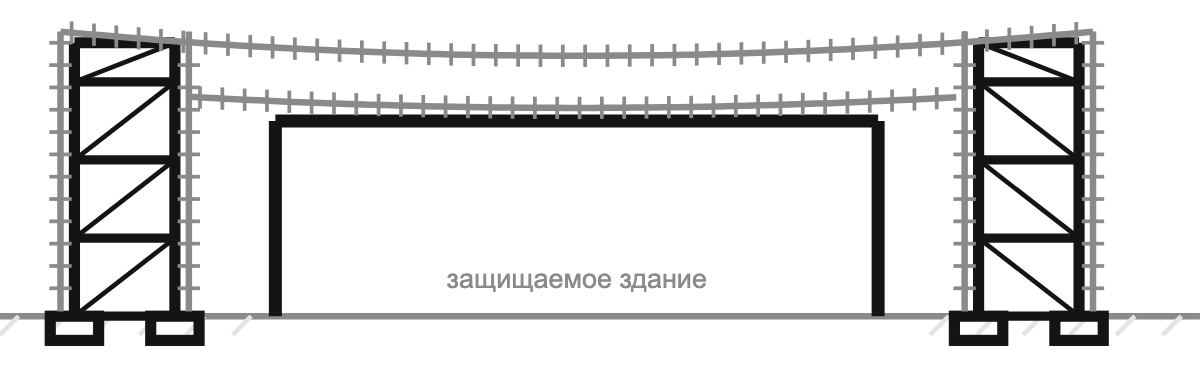

Каркас из готовых комплектов хомутовых лесов на бетонных блоках, полотно навешивается с двух сторон. Вариант рабочий, и мы его делаем — но показываем честно, с ценой компромисса.
- Примерно вдвое дешевле металлокаркаса
- Срок от 3 недель — быстрее любого другого варианта
- Сборно-разборная, переносится на другую площадку
- Нет деталировки КМД и изготовления в цеху — сборка из готовых комплектов
- Это не проектная конструкция: хомутовое соединение слабее болтового на ударное воздействие
- Под открытым небом служит заметно меньше оцинкованного каркаса
- Высота ограничена 12 метрами
- Большие пролёты стоечная схема не перекрывает — покрытие над широким объектом на лесах не собирается
- Выглядит как строительные леса: на действующем объекте это ещё и вопрос согласований
Вантово-тросовая система

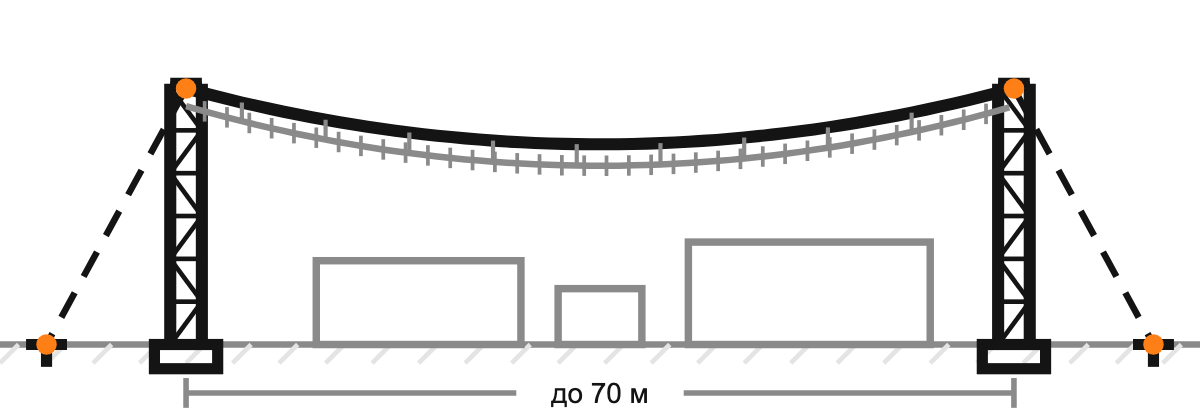

Принципиальная схема. Оранжевым — узлы натяжения и анкеровка мачт: в них и сидит стоимость.
Мачты по границам территории, между ними натянуты несущие тросы, по тросам — защитная сеть. До 70 метров между мачтами.
- Защищается территория целиком, а не отдельное здание
- Ширина объекта больше 16 м — ферма такой пролёт уже не берёт
- Опоры внутри площадки ставить нельзя: подземные коммуникации, движение техники, технологические зоны
Стоимость такой системы почти целиком определяется узлами натяжения, анкеровкой мачт и расчётом троса на прогиб и обледенение. Типового решения здесь не существует, и цифра «по аналогии» ошибается не на проценты, а в разы.
Поэтому по вантовым системам мы даём стоимость только после проработки конструкторами — и говорим об этом сразу, а не после подписания договора.
Что зависит от ширины объекта
Каркас всегда шире защищаемого объекта на 8 метров — по 4 м с каждой стороны. Поэтому предельный пролёт фермы в 24 метра — это объект шириной 16 метров, а не 24.
| Ширина объекта | Ширина каркаса | Решение |
|---|---|---|
| до 16 м | до 24 м | Ферменный каркас. Все опоры стоят на земле по периметру, внутри пятна опор нет |
| 16–60 м | 24–70 м | Вантово-тросовая схема, индивидуальное проектирование |
| шире 60 м | шире 70 м | Индивидуальное решение: часть опор выносится на кровлю объекта, с поверочным расчётом здания |
Отдельно стоящей конструкцией такой пролёт не перекрывает никто. Промежуточные опоры встают на кровлю и добавляют ей около 180 кг/м² с учётом снега на полотне — типовая кровля на это не рассчитана. Нужен КМ здания, поверочный расчёт и, вероятно, локальное усиление.
Не отказываем и не называем цену с ходу: берём КМ здания и считаем. Параллельно предлагаем вариант «закрыть отдельно стоящие критические узлы» — он делается сразу, своими силами и без вмешательства в конструкцию здания.
Поверочный расчёт чужой кровли — обычная для нас работа: конструкторский отдел в штате, КМ и КМД делаем сами.
Что уже посчитано
Наши расчёты антидроновой защиты за этот год — чтобы было с чем сопоставить свой объект. Конструктив везде один: спаренные стойки, фермы поверху, труба 60×60×4 и 40×40×3, сталь С245, всё на болтах, опоры на блоках без бетонирования. Последняя строка — конструкция, которая уже построена и стоит.
| Объект | Каркас, Д × Ш × В | Конструктив | Металл | кг/м² | Сетка, 2 контура |
|---|---|---|---|---|---|
| Здание 7,5 × 6 м | 15,5 × 14 × 5,0 | 8 рам с шагом 2 м, полотно по обеим ветвям стоек | 11,5 т | 53 | ≈ 1 000 м² |
| Трансформаторная или насосная 6 × 12 м | 20 × 14 × 6,0 | 10 рам, опоры по периметру, промежуточных внутри нет | 12,6 т | 45 | ≈ 1 380 м² |

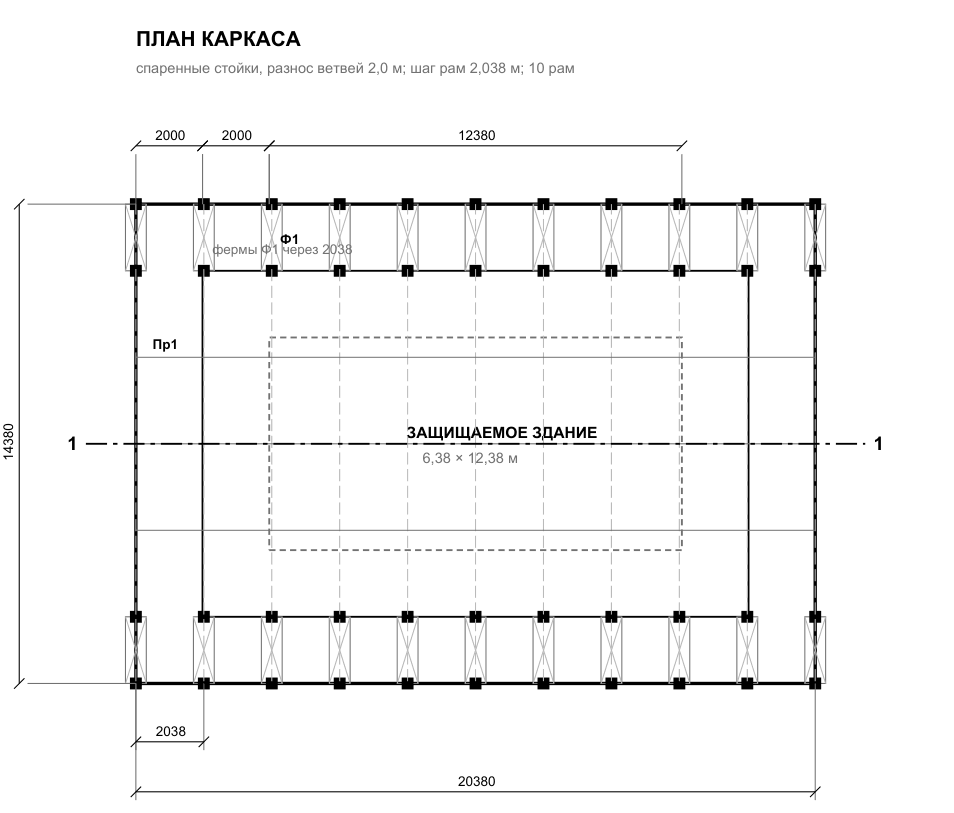

| Здание 6,4 × 12,4 м | 14,4 × 20,4 × 6,1 | 10 рам с шагом 2,04 м, ферма 2,0 м, 20 стоек на блоках ФБС | 14 т | 48 | ≈ 1 440 м² |
| Дизель-генераторная, блок 10 × 20 м | 28 × 18 × 7,0 | 14 рам, фермы поперёк блока, пролёт в пределах 24 м | 20 т | 40 | ≈ 2 300 м² |
| Навес АЗС над зоной ТРК | 25,5 × 22,7 × 10,1 | 2 ряда опор, 26 стоек, внутри заправочной зоны опор нет | 25 т | 43 | ≈ 3 200 м² |
| Каркас в Москвепостроенсдан, август 2026 | 53,2 × 14,6 × 7,5 | 26 рам с шагом 2,06 м, ферма 2,12 м, пролёт 14,6 м без опор | 32 т | 41 | ≈ 3 800 м² |
Каркас шире объекта на 8 м. Колонка кг/м² — расход металла на площадь каркаса: он снижается с ростом объекта, по нему можно прикинуть порядок для своего. Сетка указана суммарно на оба контура — полотно в один слой мы не предлагаем, оно пробивается в одной точке.
Стоимость называем после расчёта конструктива — она зависит от высоты, площади, грунта и числа проёмов. Предварительный расчёт — за 1–2 рабочих дня.
Где применяется защита от дронов
ЦОД и объекты связи
Машинные залы, чиллеры и драйкулеры, дизель-генераторные, узлы связи и антенное хозяйство. Конструктив не перекрывает теплоотвод.
Энергетика
Открытые установки трансформаторов, подстанции, узлы учёта, насосные станции. Подробнее — защита энергообъектов от дронов.
АЗС и нефтебазы
Зона ТРК и навес, горловины и сливные устройства. Подземные резервуары защищает грунт — накрывать ради них всю территорию не нужно.
Склады и лайт-индастриал
Кровля и стены со стороны угрозы. Отдельно — трансформаторные, насосные, узлы ввода.
Производства
Операторные и пункты управления, компрессорные, блочные котельные, ёмкости с ЛВЖ, открытые склады готовой продукции.
Ритейл и отдельно стоящие здания
Сетевые магазины и торговые объекты: энергоснабжение, серверные, зоны разгрузки.
Блоки, стоящие рядами, и однотипные объекты сети выгодно объединять под общую систему опор: конструкция считается один раз, дальше тиражируется. По пакету объектов срок и стоимость считаются отдельно от единичного расчёта.
Почему завод, а не поставщик сеток
- Ферма пролётом 24 метра — наша ежедневная продукция, а не разовая задача под новый спрос. Производство загружено такими конструкциями постоянно.
- Проектирование КМ и КМД в штате. Заказчик получает не только изделие, но и расчётную записку с полным комплектом исполнительной документации.

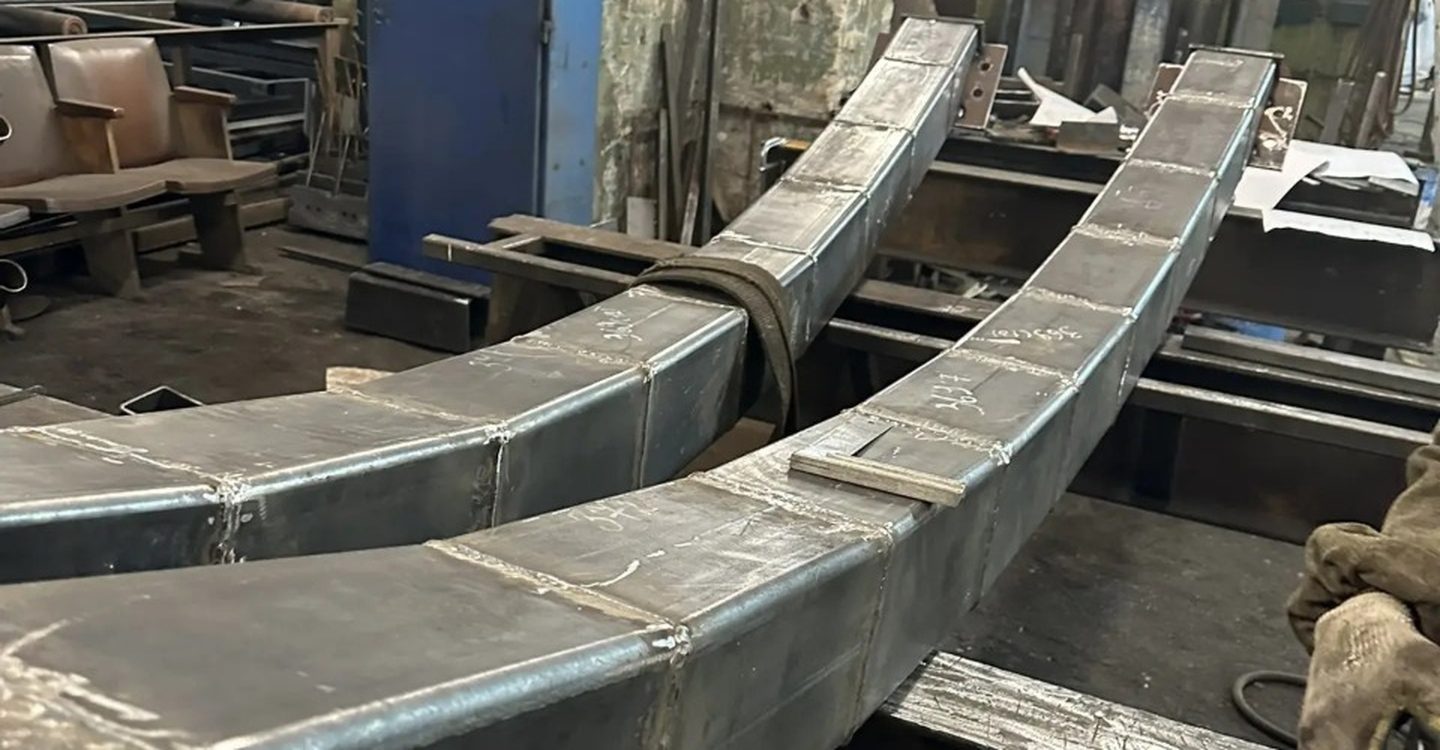

- Собственный цех, участок антикоррозионной защиты, транспорт и монтажные бригады. Считаем, варим, красим, везём и монтируем сами — ответственность не размывается между тремя исполнителями. Производство — Электросталь, Московская область.
- Свободные мощности. Заказ не встаёт в очередь за чужими.
- Комплект КМ и КМД на конструкцию
- Расчётная записка под заданные параметры угрозы
- Сертификаты на металл и сетку, паспорта на конструкции
- Исполнительная документация по монтажу, акты
Мы не заявляем сертификации и процентов перехвата — в этой нише такими словами разбрасываются слишком легко.
Мы заявляем то, что действительно делаем: считаем и проектируем конструкцию под заданные заказчиком параметры угрозы, с учётом требований СП 542.1325800.2024, и отвечаем за расчёт.
Класс защищённости и тип БПЛА — исходные данные вашего технического задания. Конструкция рассчитывается под них и фиксируется в договоре письменно.
Частые вопросы
У вас есть протоколы испытаний и сертификация?
Собственных протоколов мы не заявляем. Наша часть — расчёт: конструкция считается на заданные вами параметры угрозы и класс защищённости по СП 542.1325800.2024, расчётная записка входит в комплект вместе с КМ и КМД. Класс защищённости и тип БПЛА фиксируются в договоре письменно.
Защитит ли укрытие от прямого попадания дрона?
Полной неуязвимости не даёт ни одно решение на рынке. Задача конструкции — вынести точку срабатывания на расстояние от объекта, чтобы ударная волна и осколки рассеялись, и перевести возможный ущерб с уровня разрушения объекта на уровень локального повреждения полотна и каркаса. Укрытие не отменяет средства обнаружения и подавления — оно работает там, где они не сработали.
Что делать с сеткой после срабатывания?
Конструкция собрана на болтах и рассчитана как ремонтопригодная: повреждённый участок полотна и элементы каркаса меняются заменой участка, без демонтажа всей конструкции. Полотно навешивается в два контура — в один слой мы его не предлагаем, оно пробивается в одной точке.
Нужен ли фундамент и котлован?
Нет. Опоры ставятся на бетонные блоки на подготовленном основании — без котлована и без бетонирования. Тип и количество опор зависят от того, что под ногами: асфальт, бетонные плиты, песок, глина или скала.
Можно ли перенести конструкцию на другую площадку?
Да. Соединения болтовые, сварки на объекте нет, поэтому конструкция разбирается, переносится и переконфигурируется под изменившуюся задачу. По той же причине монтаж идёт без огневых работ — на действующей АЗС, в ЦОДе или во взрывоопасной зоне это условие получения разрешения на работы.
Сколько стоит защита от БПЛА и от чего зависит цена?
Стоимость называем после расчёта конструктива: она зависит от габарита каркаса, высоты, грунта и числа проёмов, а каркас всегда шире защищаемого объекта на 8 метров. Предварительный расчёт с составом конструкции, тоннажем, сроком и порядком стоимости готовим за 1–2 рабочих дня.
Сколько занимает изготовление и монтаж?
Металлокаркас — от 4 недель от подписания договора по одному объекту; срок включает проектирование, изготовление, антикоррозионную защиту, доставку и монтаж. Конструкция на строительных лесах — от 3 недель. На пакете объектов и на крупных площадках срок считается отдельно.
Три вопроса — и мы считаем
Достаточно трёх вводных. Если есть чертежи, фото или план площадки — приложите, с ними расчёт точнее и быстрее.
Длина, ширина, высота
Плюс перепады высот на кровле, если они есть.
Город или район
Задаёт снеговую и ветровую нагрузку, а это напрямую металл и цена. Точный адрес не обязателен.
Что под ногами
Асфальт, бетонные плиты, песок, глина, скала. От этого зависят тип и количество опор.
Состав конструкции, перекрываемую площадь, предварительный тоннаж, срок и порядок стоимости. Шаблонных предложений не отправляем: пока не понятно, куда встают опоры, цифры не имеют смысла.
Класс угрозы БПЛА, проёмы под въезд техники и обслуживание, требования к антикоррозионной защите, наличие готового проекта. Если проекта нет — эти решения предлагаем мы. Нужен подробный расчёт с загрузкой генплана и КМ — заполните опросный лист.
Работаем по NDA. По режимным объектам это снимает вопрос в первом же письме: под соглашение принимаем проектную документацию и привязываем расчёт к конкретной площадке.
