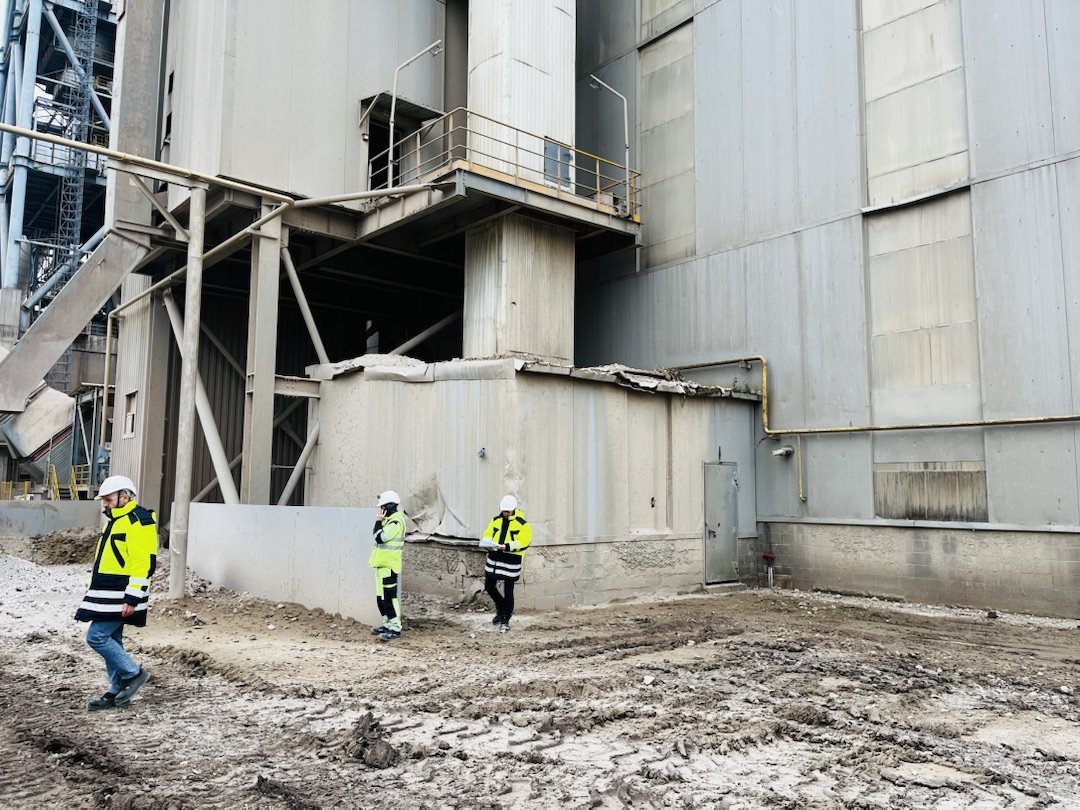

На объекте 20 октября: менеджер, руководитель проектов монтажей и заместитель директора по развитию
Проект · цементный завод · 2026
Защитные навесы от наледи у цементных силосов
Генподряд: от проекта до монтажа
Зимой со стенок силосов срывается наледь, а внизу стоят цементовозы и работают люди. Заводу нужны три навеса над проездами. Мы ведем объект как генподрядчик: один договор на обмер, проект, изготовление на своем заводе, фундаменты и монтаж.
Задача
Что просил заказчик

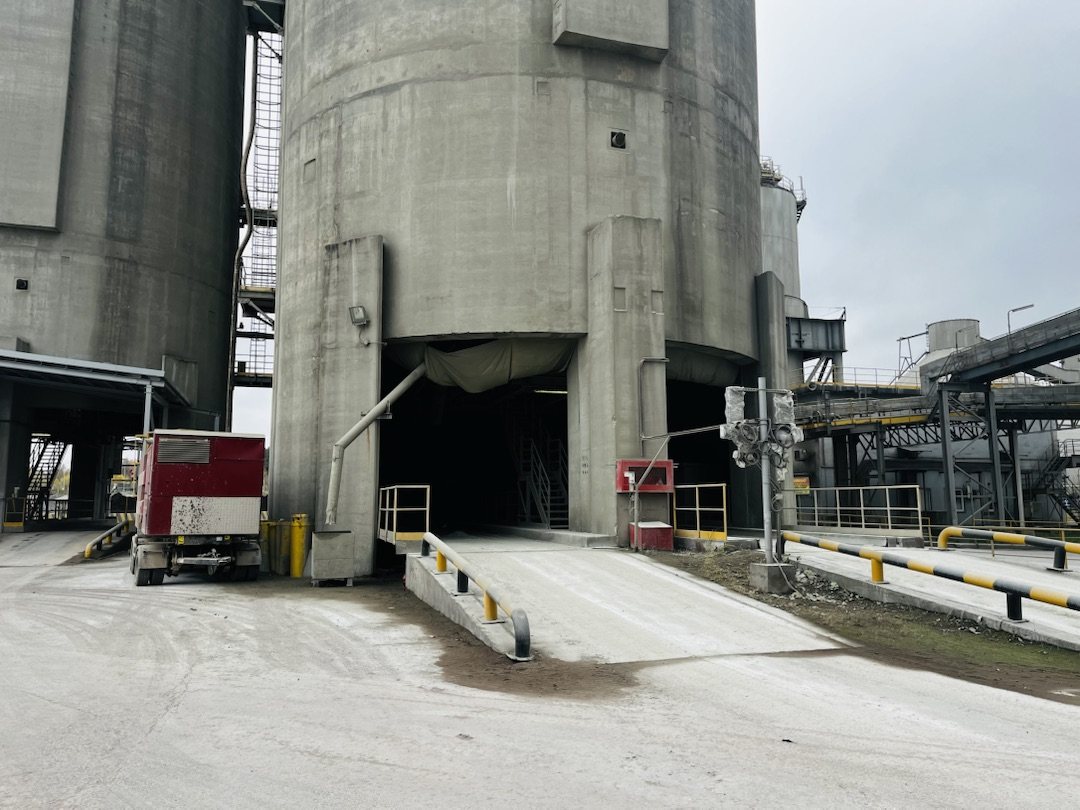

Под силосами проходят проезды: цементовоз заезжает под силос и стоит под загрузкой. Зимой на стенках нарастает лед, кусок срывается и падает на машину или на человека рядом с ней. Заводу нужны навесы над въездом, выездом и между силосами.
ТЗ завода просило работы под ключ, на действующем производстве: цементовозы продолжают ездить, вход по нарядам-допускам и после инструктажа.
- защита людей и машин от наледи
- проезд под навесом от 4,5 м
- грунт и 2 слоя эмали до монтажа
- в стиле соседних навесов
- гарантия 60 месяцев
Главный вопрос до изготовления
Какой удар должна держать кровля
ТЗ требовало учесть падение наледи, но не говорило, какой кусок и с какой высоты. Без этого кровлю и сечения не подобрать. Мы посчитали пример и поставили его первым пунктом, еще до цены.
- 12 кг
- кусок льда 0,5 × 0,5 м толщиной 5 см
- 6,7 кДж
- энергия удара при падении с 57 м
- ≈ 680 кг
- столько же, как груз, сброшенный с высоты 1 м
Вывод: обычный профлист такой удар не держит. Ответ нашелся в чертежах навесов, которые уже стоят на заводе: кровля из стального листа 8 мм.

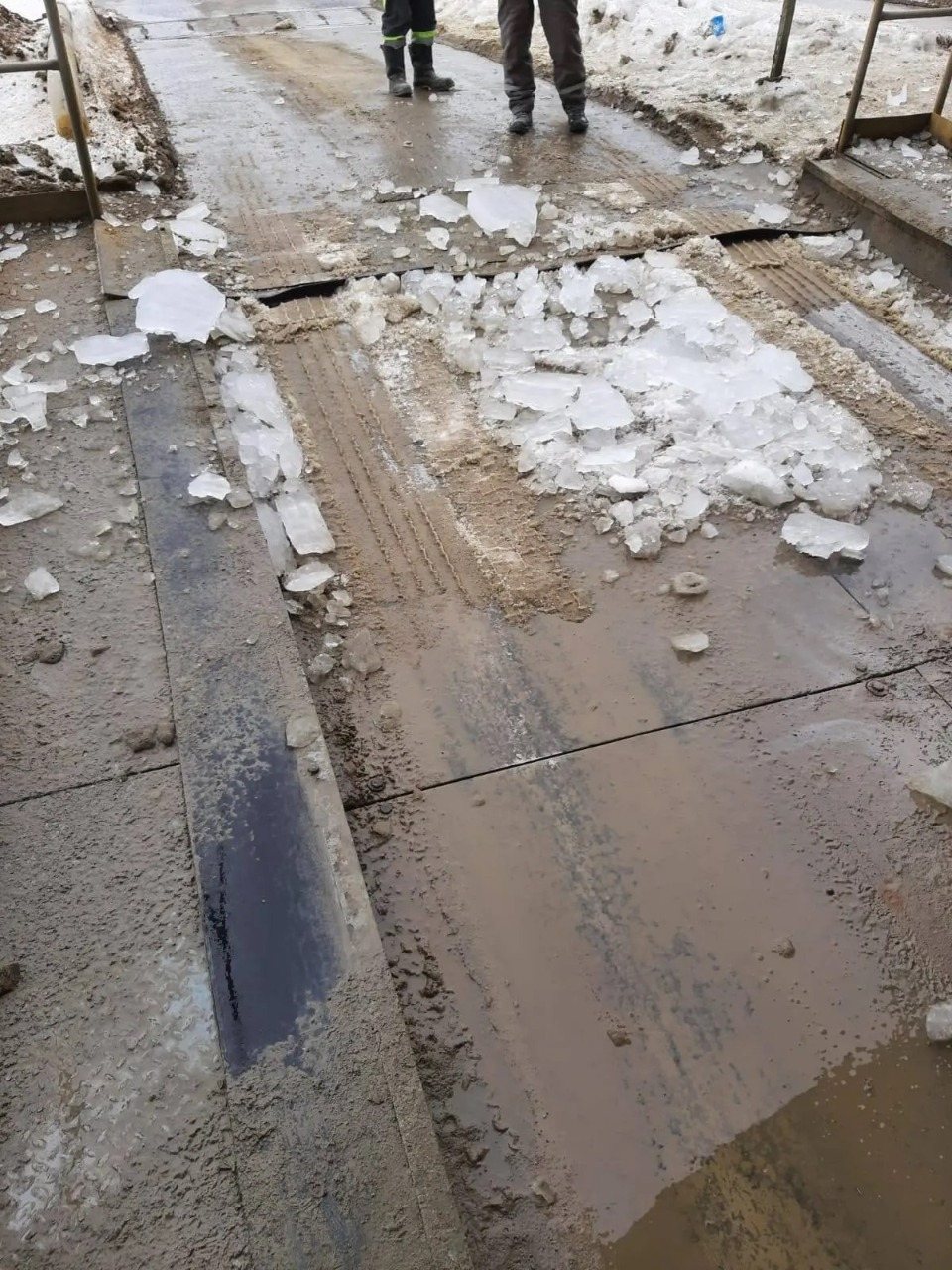

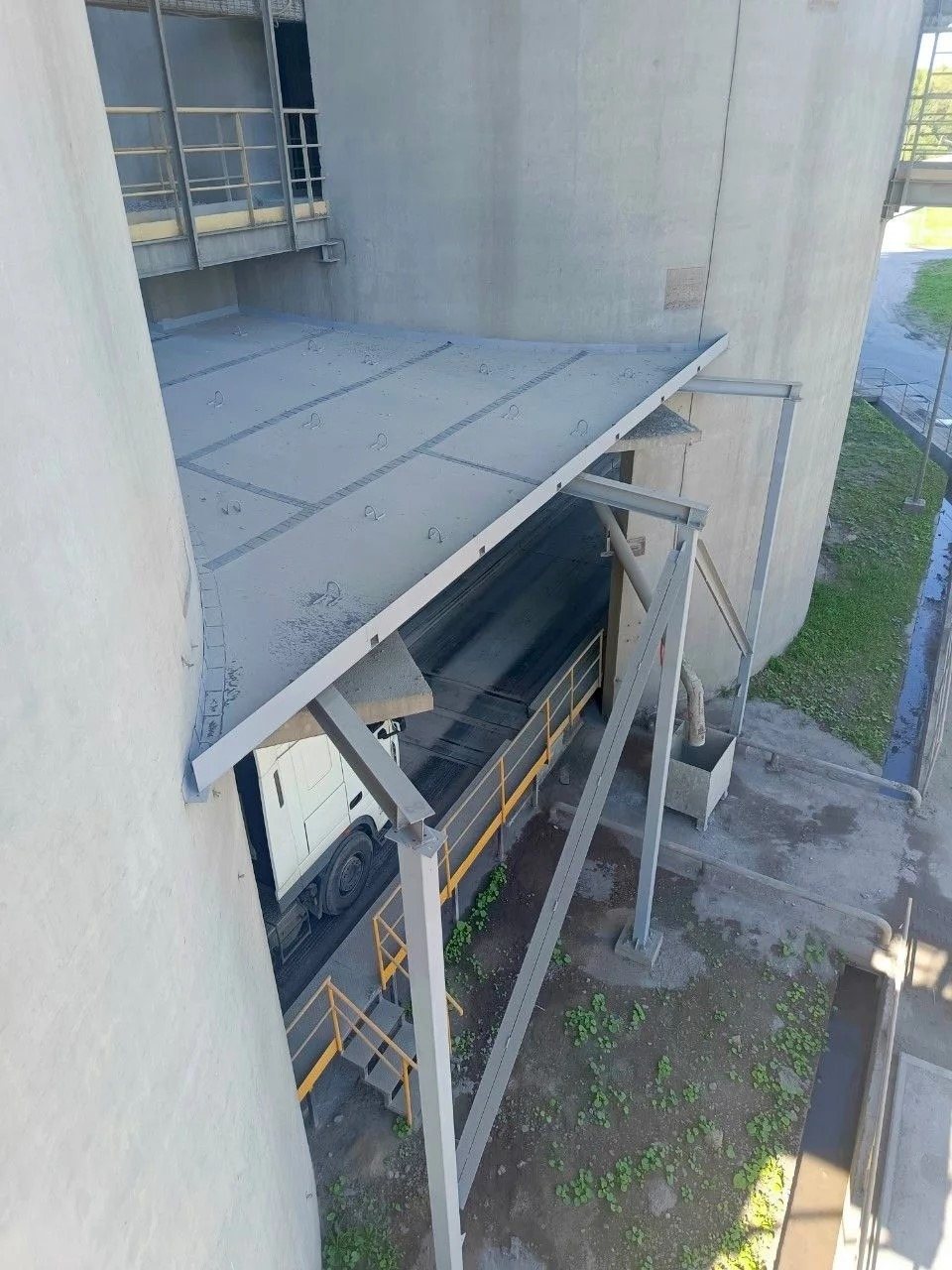

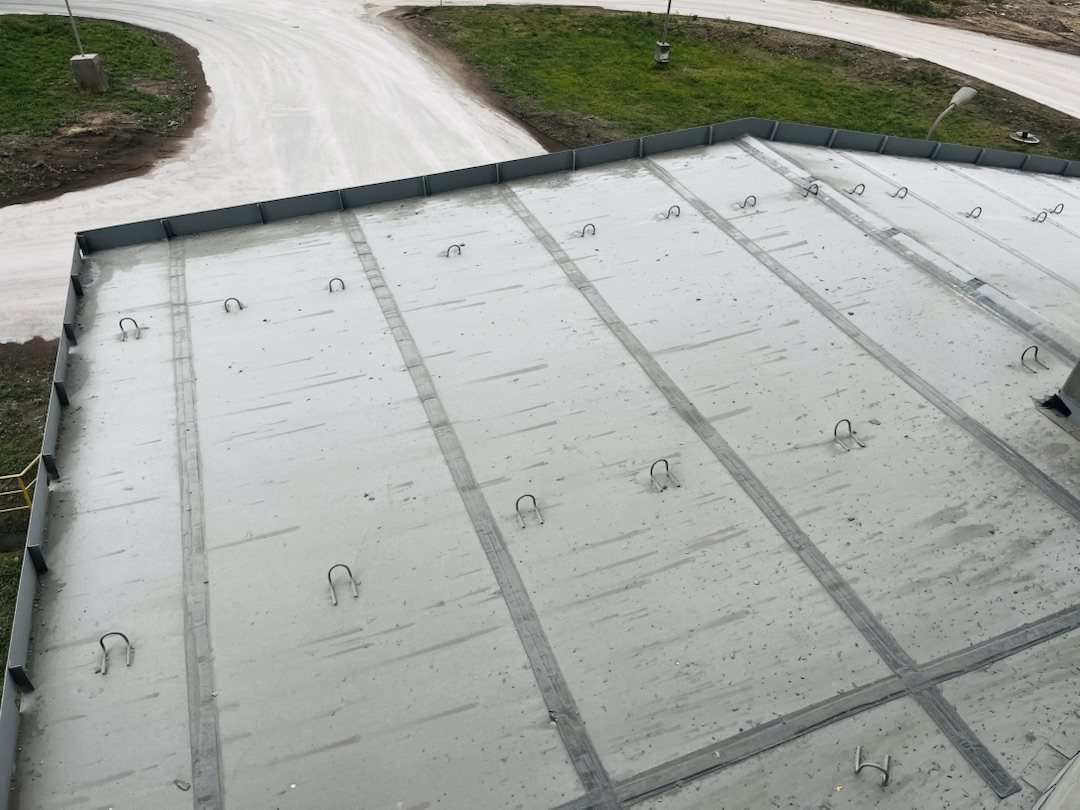

Наледь в проезде и навес у соседнего силоса со стальной кровлей. Фото заказчика.
Как готовили проект
От ТЗ к изготовлению и монтажу: что меняла каждая новая вводная

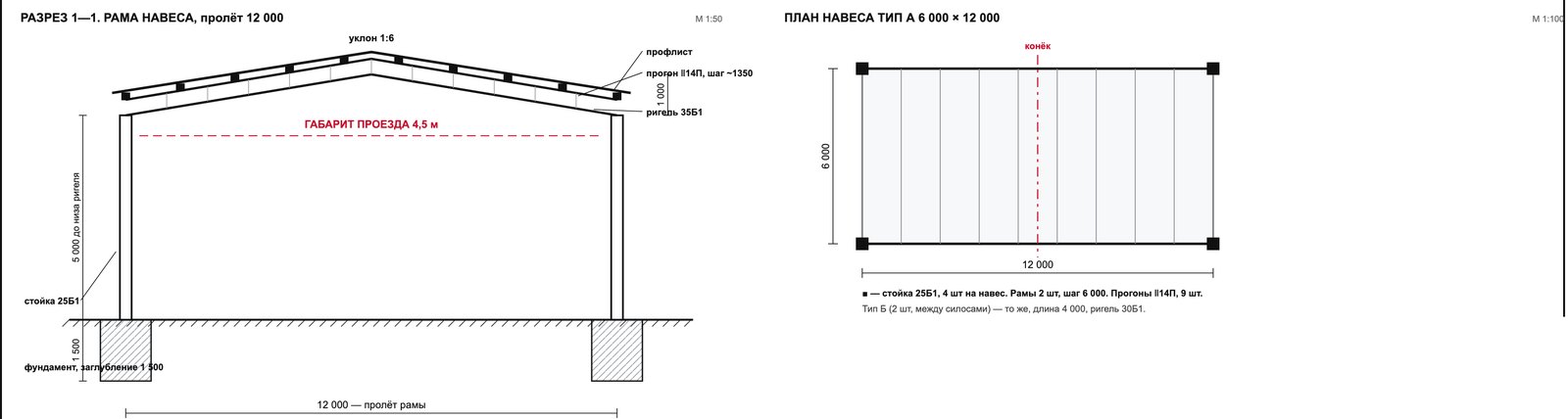

04.09 · ТЗ без проекта
Шесть навесов с профлистом по ТЗ
6 навесов · 13,9 т
Проекта не было, только ТЗ и эскиз. Мы подобрали схему сами: рамы из двутавра пролетом 12 м, стойки 5 м до низа ригеля, прогоны из швеллера, кровля из профлиста. Сразу дали две границы цены: поставку, как просило письмо, и поставку с монтажом, как просило ТЗ. В смету вынесли расхождения: в ТЗ ширина 12 м, а на эскизе 8,8 м.
13.10 · чертежи существующих навесов
Кровля из листа 8 мм: она и есть защита
3 навеса · 35,8 т

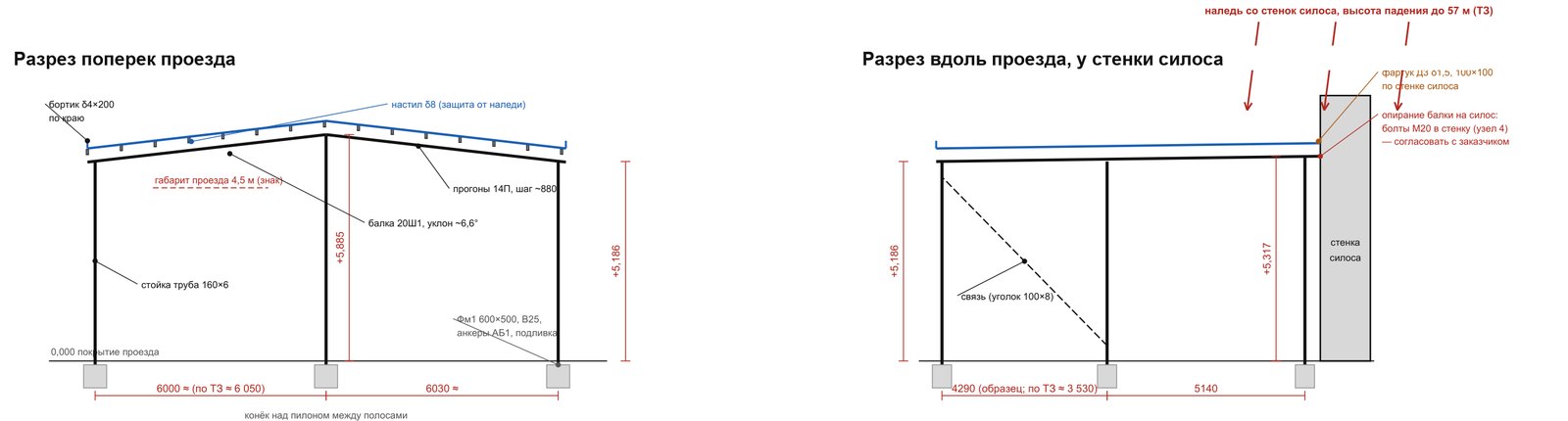

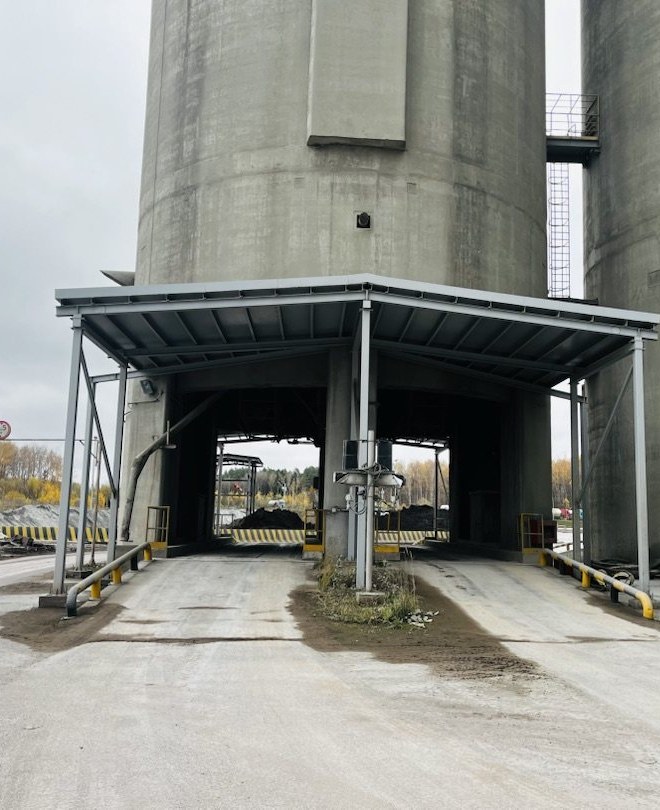

Заказчик прислал рабочие чертежи навесов, которые уже стоят у соседних силосов. Навес там другой: стойки из трубы 160 × 6, балки из широкополочного двутавра, прогоны из швеллера, а кровля из стального листа 8 мм. Настил весит около 7 т на навес, поэтому масса выросла в два с половиной раза. В тот же день монтажник оценил работы, а логист дал число машин: минимум три длинномера.
15.10 · другая пара силосов и «под ключ»
Образец стал основой, работы стали полными
3 навеса · 35,8 т · под ключ

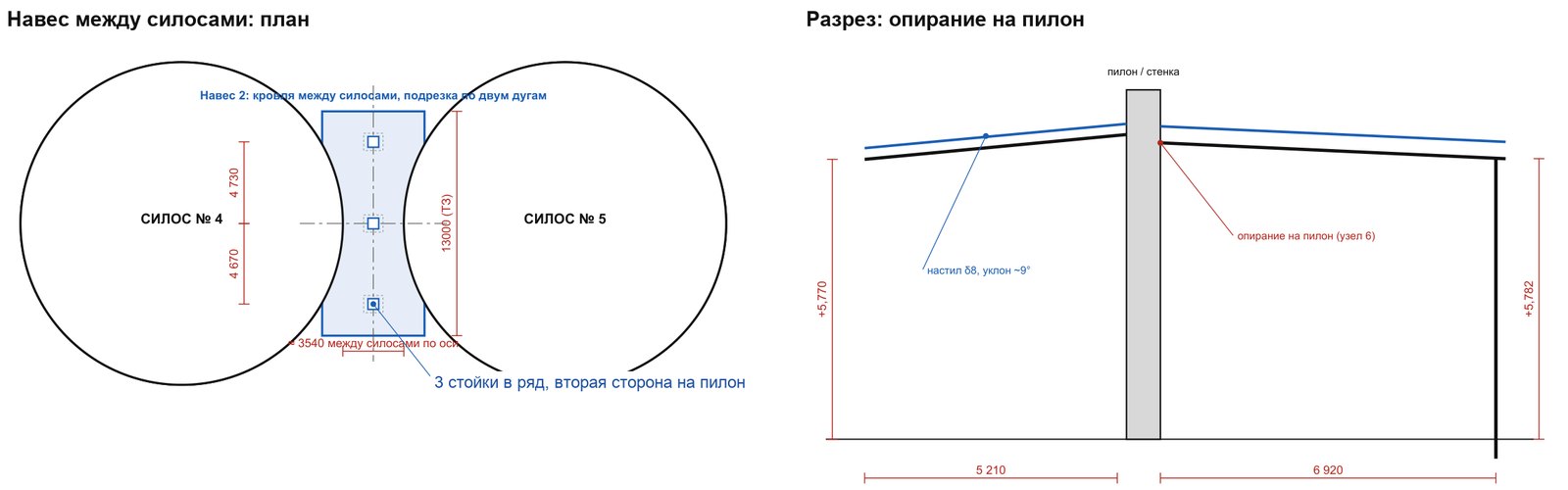

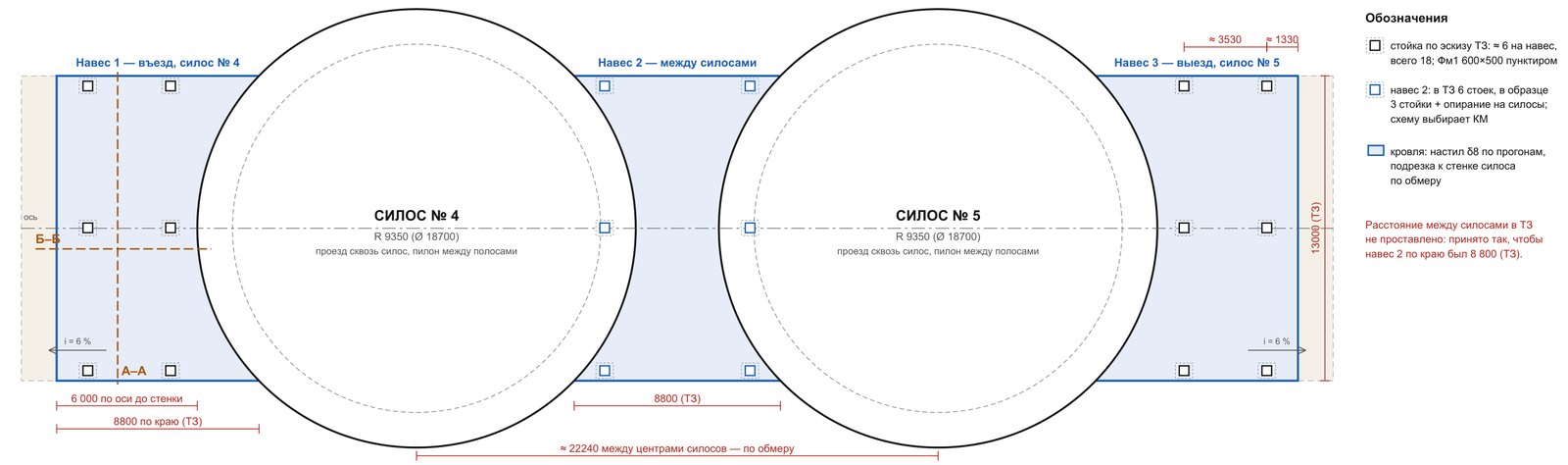

Выяснилось, что навесы нужны на другой паре силосов, а присланные чертежи только образец: отличаться будет примыкание. И завод попросил полное КП, без «дополнительной стоимости». Мы нарисовали план трех навесов по эскизу ТЗ, сняли типовые разрезы с образца и отдали это конструктору как задание на переработку чертежей под площадку. В объем вошли обмер, фундаменты, метизы по ведомостям и монтаж.
16.10 · все цены закрыты
Ни одной строки «по запросу», кроме проекта
3 навеса · 35,8 т · КП под ключ
Метизы взяли по счету поставщика, количество по упаковкам. Гибку фартука примыкания оценил подрядчик: 60 п.м. из листа 1,5 мм. Цены на обмер, срезку покрытия, фундаменты, вывоз грунта и уборку дал наш руководитель монтажей. Проект КМ с расчетом на удар наледи тоже входит в договор.
дальше · изготовление и монтаж
Чертежи, цех, площадка
проект в работе
Проект КМ с расчетом на удар наледи, чертежи КМД под площадку и изготовление на нашем заводе: стойки, балки, прогоны и настил, грунт и два слоя эмали до отгрузки. Затем доставка тремя длинномерами, срезка покрытия и фундаменты под 18 стоек, монтаж автокраном нашей бригадой и уборка площадки. Бригада будет жить рядом с объектом, бытовки стоят на весь срок работ.

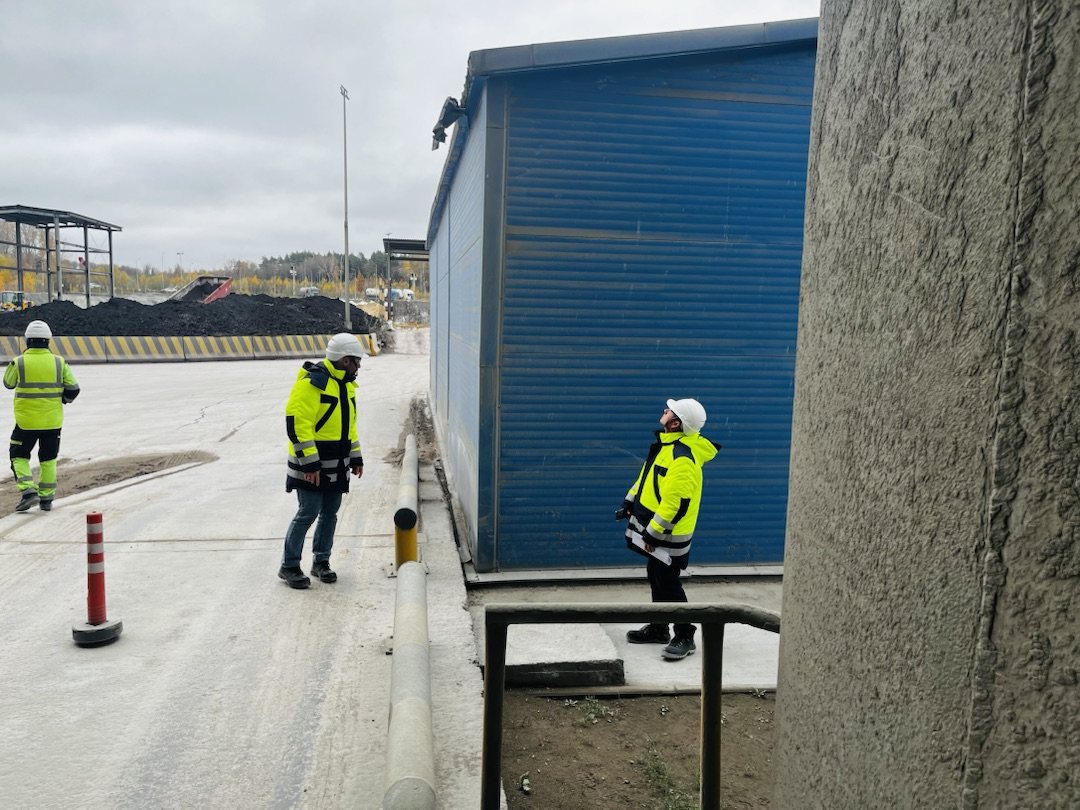

Выезд на объект, 20.10
Посмотрели площадку своими глазами

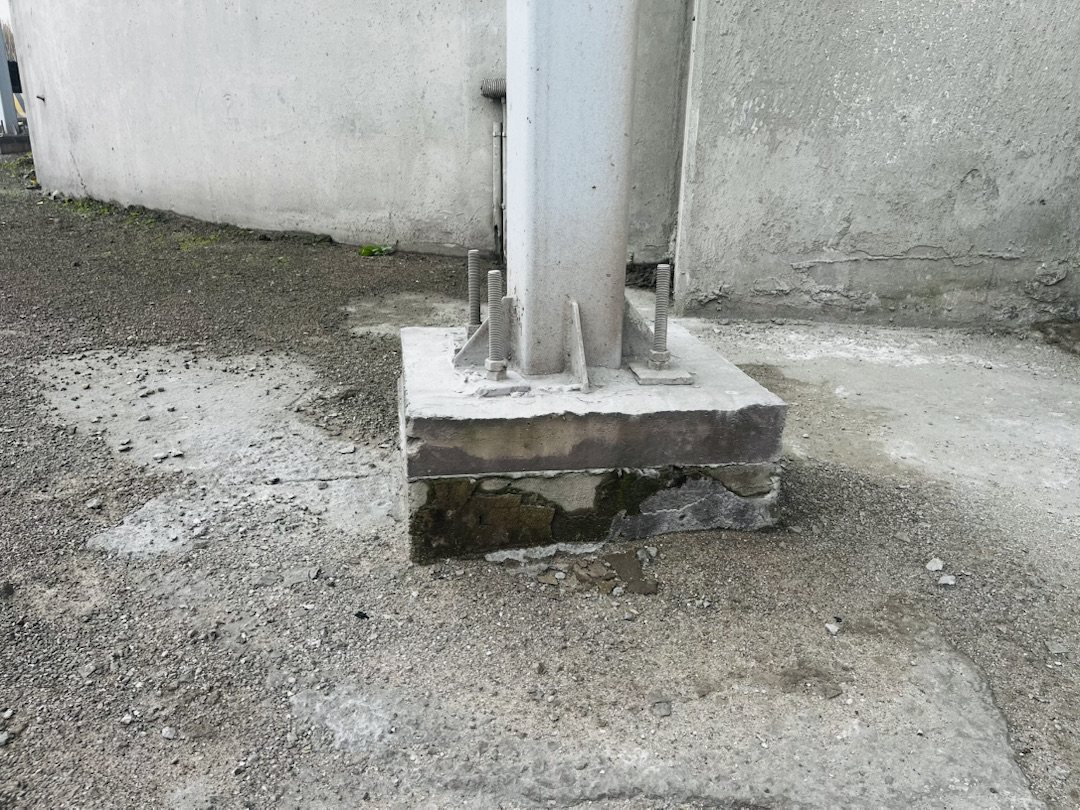

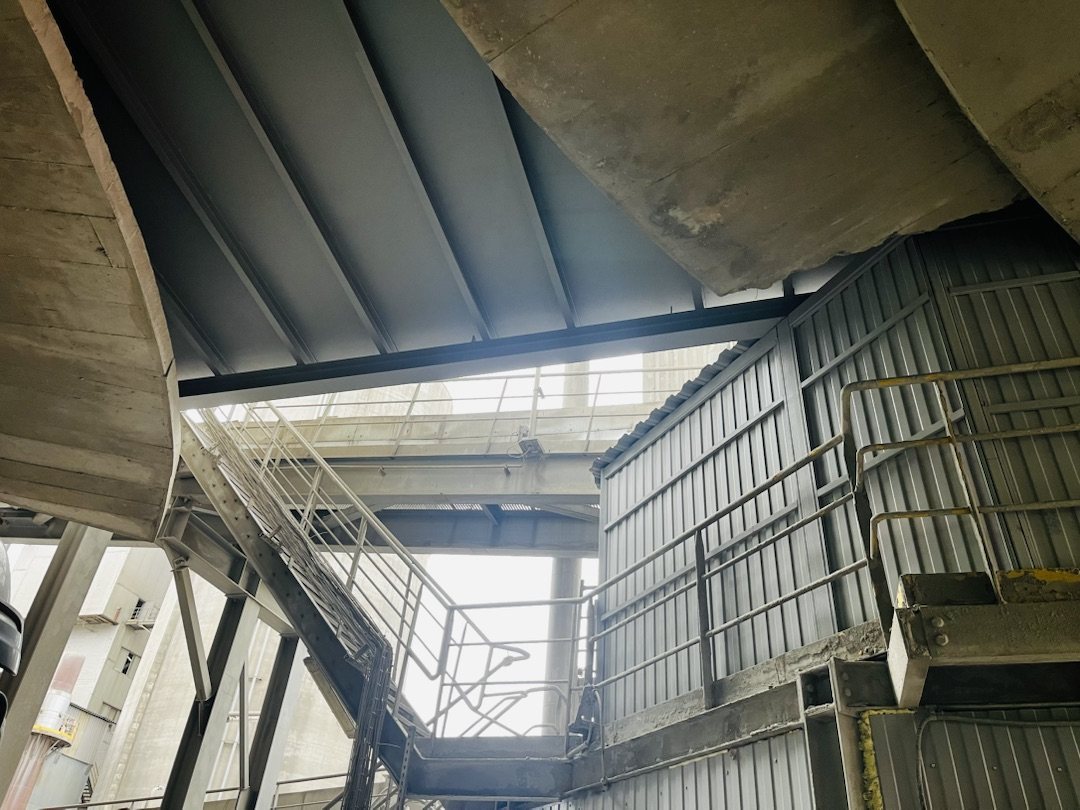

На завод выехали менеджер, руководитель проектов монтажей и заместитель директора по развитию. Прошли проезды под силосами, осмотрели уже стоящие навесы сверху и снизу, узлы опирания и фундаменты стоек. На месте видно то, чего нет ни в ТЗ, ни в чертежах: где встанет кран, как ездят цементовозы, сколько места у стенки силоса.
После выезда в работы добавились бытовки и проживание бригады на весь срок монтажа.
Из чего 35,8 т
Почти 60 % массы дает кровля
Каркас навеса легкий: стойки, балки, прогоны и связи вместе весят около 13 т на три навеса. Основную массу дает настил из листа 8 мм, ровно то, что защищает от наледи. Поэтому первая цифра, 13,9 т с профлистом, и вторая, 35,8 т с настилом, это не ошибка, а разные кровли.
Закупка посчитана целыми листами и хлыстами: 80 листов 1 500 × 3 000 под настил и 38,6 т металла на 35,8 т конструкций.
Масса по спецификациям стали трех навесов, т. Наведите на строку, чтобы увидеть подпись.
Первая версия и финальная рядом
04.09 · по ТЗ без проекта
- Навесов
- 6
- Каркас
- рамы из двутавра пролетом 12 м
- Кровля
- профлист
- Удар наледи
- не задан, вынесен в вопросы
- Объем
- поставка или поставка с монтажом
16.10 · по образцу и ТЗ
- Навесов
- 3
- Каркас
- труба 160 × 6, двутавр 20Ш1, швеллер 14П
- Кровля
- настил из листа 8 мм
- Удар наледи
- расчет в проекте КМ
- Объем
- под ключ: обмер, фундаменты, монтаж
Генподряд
Один договор: от обмера до уборки площадки
- 01Обмер силосов с выездом геодезиста: диаметр, расстояние, пилоны.
- 02Переработка чертежей КМД типового навеса под площадку.
- 03Изготовление трех навесов с настилом на нашем заводе, грунт и два слоя эмали до монтажа.
- 04Метизы по ведомостям чертежей: болты, гайки, шайбы, анкеры.
- 05Фартук примыкания кровли к стенке силоса, гибка 60 п.м.
- 06Доставка тремя длинномерами.
- 07Срезка покрытия и 18 фундаментов 600 × 500 глубиной 2 м, бетон B25.
- 08Вывоз грунта.
- 09Монтаж автокраном нашей бригадой из пяти человек.
- 10Уборка зоны работ, вывоз и утилизация отходов.
Проект тоже наш: КМ с расчетом на снег и удар наледи, узлами примыкания к силосу и заданием на фундаменты. Заводу не нужно искать проектировщика, строителей и монтажников по отдельности: за все отвечает один генподрядчик, работы ведем по СРО.
Что важно для изготовления и монтажа
Шесть решений, которые мы приняли сами
удар наледи
Риск назван до изготовления
Первым пунктом стояла не цена, а предупреждение: ударная нагрузка не задана, профлист ее не держит. Так заказчик сразу понял, почему кровля будет тяжелее.
две границы
Поставка и под ключ
Письмо просило изготовление и поставку, ТЗ просило работы под ключ. Мы дали оба варианта, а завод выбрал генподряд: от обмера до монтажа.
метизы
По ведомости, а не процентом
Болты, гайки и анкеры взяты по ведомостям монтажных метизов и по счету поставщика, с округлением до упаковок, а не процентом от массы.
противоречия
Каждое расхождение на виду
Ширина в ТЗ и на эскизе, число стоек в ТЗ и в образце, расстояние между силосами, которого нет нигде. Все расхождения вынесены в задание конструктору и закрываются обмером.
монтаж
Цена от монтажника
Детали каркаса в основном легче 200 кг, их ставят как ограждения, а не как тяжелый каркас. Кран нужен на большую часть работ, бригада пять человек. Ставку дал руководитель монтажей, а не формула.
крепление к силосу
Вопрос заказчику, а не допущение
В образце балки крепятся к стенке силоса болтами. Можно ли так делать на новой паре силосов, решает завод: вопрос ушел заказчику вместе с массой расчетного куска льда.
Вопросы
Частые вопросы о защитных навесах
Не нашли ответ? Пришлите ТЗ или фото площадки, ответим по вашему объекту.
Задать вопросЧем защитить проезд от падающей наледи?
Навесом с кровлей, которая держит удар. На этом заводе кровля уже стоящих навесов сделана из стального листа 8 мм по прогонам из швеллера. Профлист подходит от снега и дождя, но удар куска льда с большой высоты его пробивает или сминает.
Как понять, какой удар должна держать кровля?
Нужен сценарий: масса куска и высота падения. Его задает заказчик, а проектировщик считает по нему кровлю и каркас. Для примера: кусок льда 12 кг с высоты 57 м ударяет с энергией около 6,7 кДж.
Можно ли крепить навес к стенке силоса?
Технически да, так сделано на соседних силосах этого завода. Но это решает владелец силоса: нужна проверка стенки и согласование узла. Если нельзя, проектировщик меняет схему опирания.
Работаете генподрядчиком?
Да. Берем объект целиком по одному договору: обмер, проект, изготовление на своем заводе, доставку, фундаменты, монтаж и уборку площадки. Состоим в СРО.
Делаете ли вы фундаменты?
Да, в составе генподряда: срезка покрытия, копка, фундаменты под стойки, вывоз грунта. Все это отдельными строками в КП.
Работаете на действующем предприятии?
Да. Работы на действующем заводе ведем по нарядам-допускам и после инструктажа, с ограждением зоны работ.
Нужен ли готовый проект, чтобы заказать навес?
Нет. По ТЗ и эскизу мы называем стоимость и пишем, что приняли сами. Проект КМ и чертежи КМД входят в генподряд, затем изготавливаем на своем заводе и монтируем своей бригадой.
