Защита ДГУ от БПЛА: каркас над дизель-генераторами и компрессорными
Дизель-генератор держит объект, когда пропадает сеть. Проектируем и изготавливаем отдельно стоящий стальной каркас над ДГУ, компрессорными и котельными: на оборудование он не опирается, а сетку держит в два контура.
Почему ДГУ — первая цель
Резервная установка нужна в тот момент, когда пропадает сеть. Если она выведена из строя, следующая авария в сети уже останавливает объект: дата-центр, производство, больницу, насосную.
То же касается компрессорных и котельных в блочно-модульном исполнении: лёгкий корпус, горячие трубы на кровле и оборудование, которое быстро не заменишь.
Как защищают другие объекты энергетики — подстанции, трансформаторы, нефтебазы — в обзоре «Защита энергообъектов от дронов».
- Тонкий корпус. Контейнер рассчитан на снег, ветер и шум, но не на осколки.
- Топливо рядом. Расходный бак в контейнере или возле него: попадание означает пожар.
- Долгая замена. Генератор мегаваттного класса не берут со склада, его поставляют под заказ.
- Открытая площадка. Линию контейнеров вдоль стены хорошо видно сверху.
Что учитываем именно на ДГУ
Типовой навес над генераторами не встаёт: каркас назначают по выхлопу, охлаждению и тому, как установку обслуживают.
Высота — по выхлопу

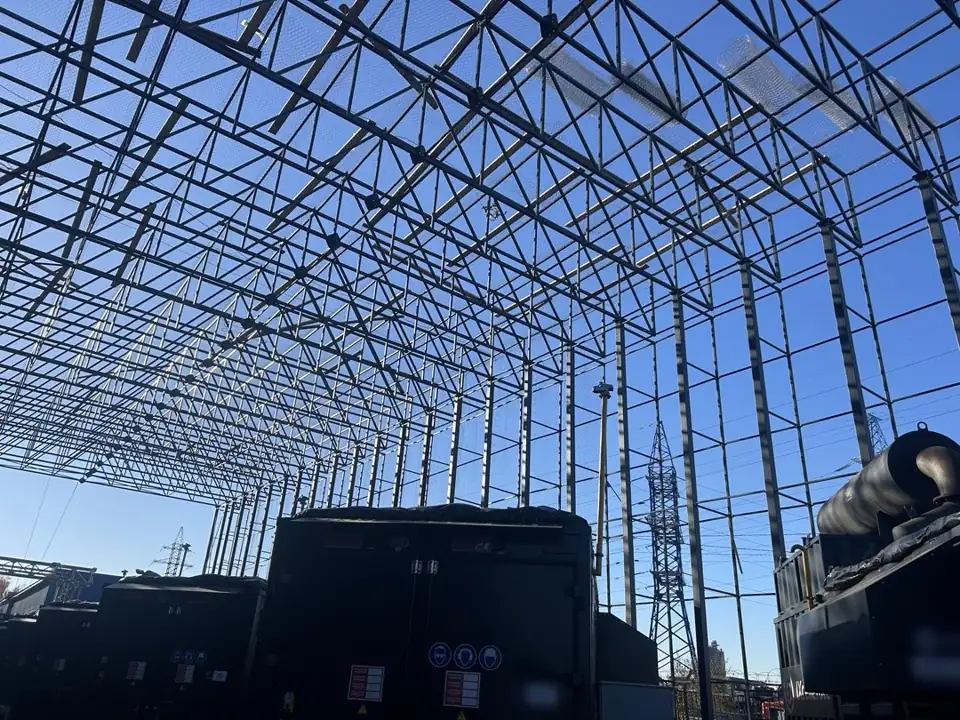

Высоту считаем от верха глушителей и выхлопных труб, а не от крыши контейнера. Труба не должна упираться в полотно, горячие газы не должны идти прямо на сетку. На нашем объекте поэтому около 14 м по верху фермы.
Воздух к радиаторам

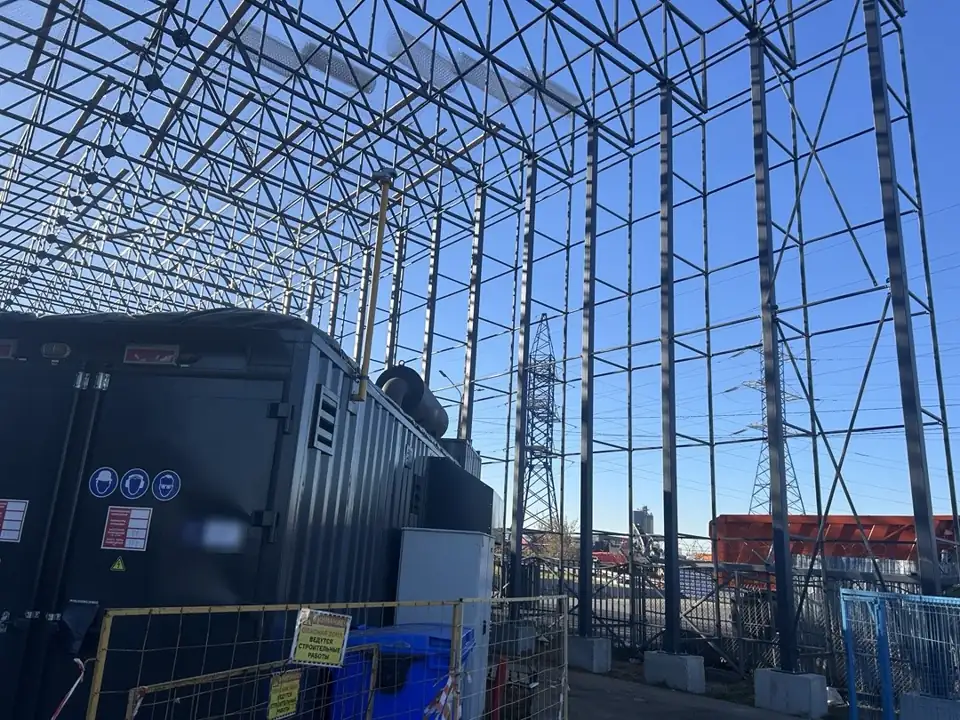

ДГУ и компрессоры забирают воздух через жалюзи и выбрасывают его через радиаторы. Колонны и стеновую сетку ставим так, чтобы не перекрыть забор и выброс, между контейнером и каркасом оставляем проход.
Заправка и замена агрегата

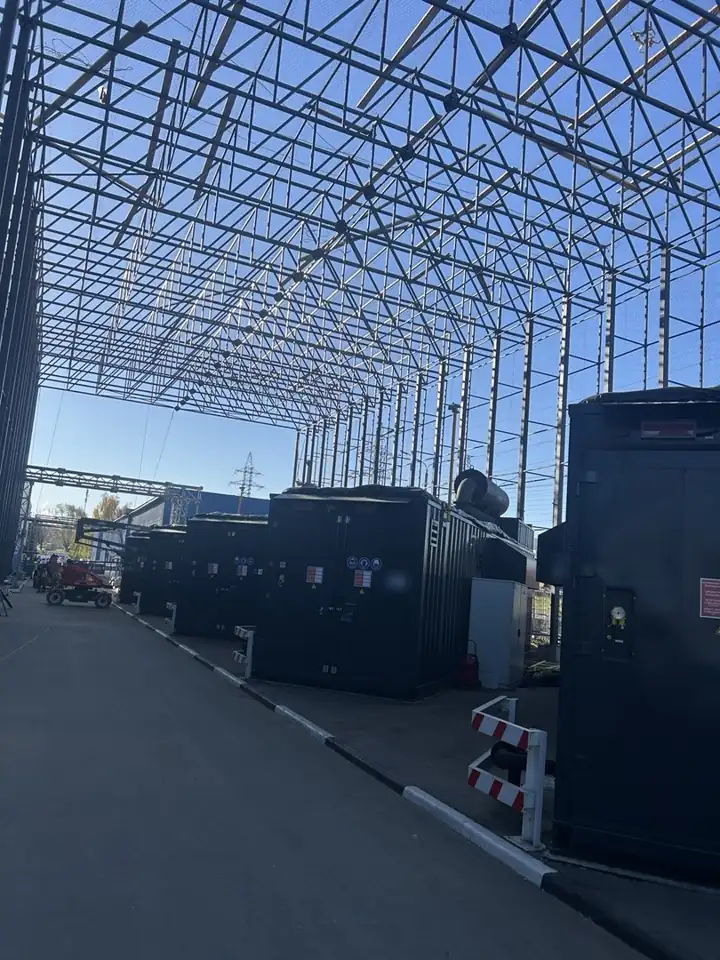

К генераторам подъезжает топливозаправщик, агрегат или радиатор иногда меняют краном. Проезд вдоль линии оставляем свободным, замену через верх закладываем в схему покрытия до выпуска КМ.
Вибрация не передаётся
Каркас стоит на своих опорах и не касается контейнеров, рам и эстакады. Вибрация двигателя на него не идёт, а нагрузка от каркаса не идёт на оборудование.
Сталь, а не полимер
Рядом горячий выхлоп и дизельное топливо, а БПЛА может нести зажигательную смесь. Полимерная сетка в месте срабатывания прогорает, поэтому ставим стальную оцинкованную сетку двойного кручения.
Ничего не копаем

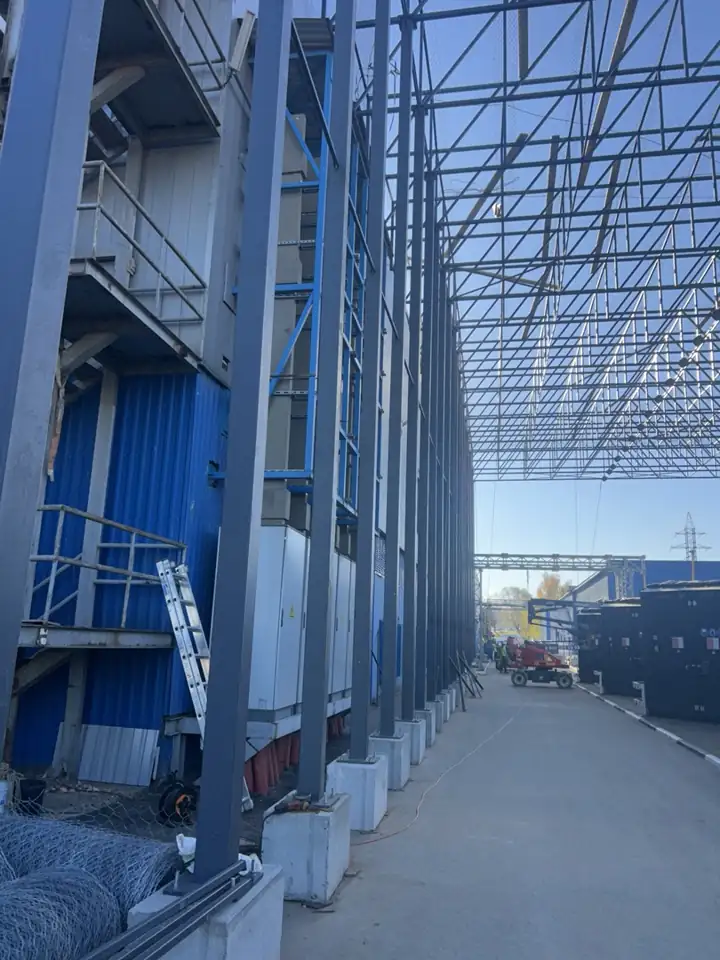

Рядом с ДГУ всегда идут силовые кабели и топливопроводы. Колонны крепим анкерами к фундаментным блокам прямо на основании площадки: без котлована и бетонирования, трассы не вскрываются.
Конструктив: навес-ферма на своих опорах
Каркас обходит линию генераторов и стоит отдельно: на здание, контейнеры и эстакаду не опирается. Класс защиты и тип БПЛА — исходные данные вашего технического задания, конструкцию рассчитываем под заданные параметры.
| Узел | Как решаем |
|---|---|
| Схема | Отдельно стоящие рамы: две колонны и ферма поверху |
| Высота | По верху глушителей и выхлопных труб с запасом, а не по крыше контейнера |
| Колонны | Квадратная труба, сечение по расчёту |

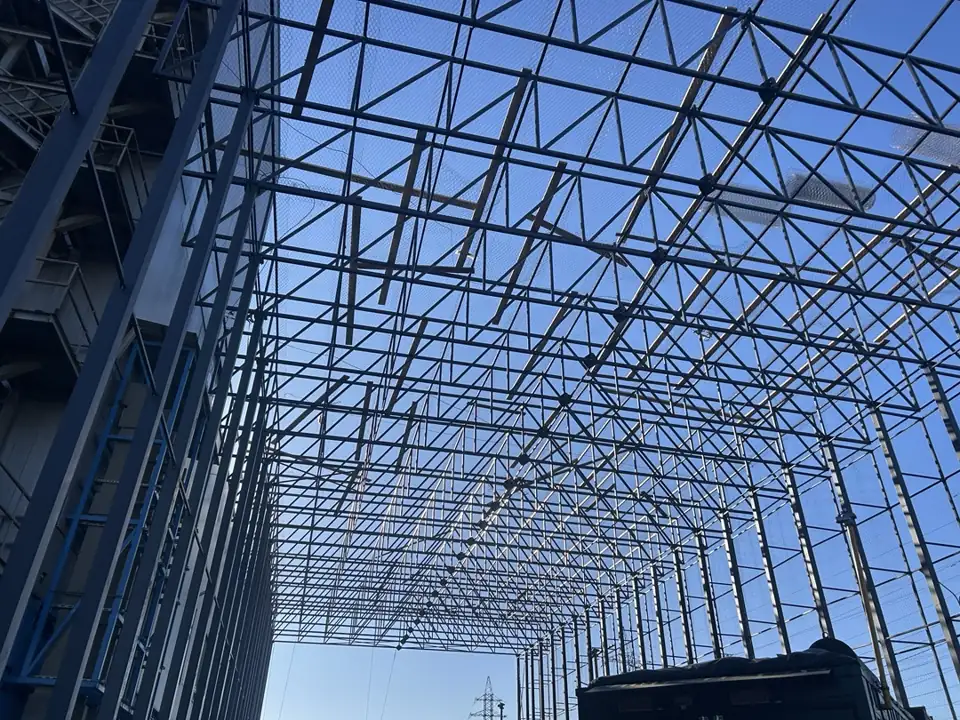

| Покрытие | Фермы из квадратной трубы, прогоны под сетку |
| Опоры | Фундаментные блоки на существующем основании, крепление колонн анкерами. Где позволяет грунт и нет трасс — сваи |
| Соединения | Болтовые, конструкция сборно-разборная |
| Полотно | Стальная оцинкованная сетка двойного кручения в два контура с зазором |
| Антикоррозионная защита | Окраска в нашем цехе, система под категорию среды |
| Документация | КМ нашего конструкторского отдела, расчёт по СП 20.13330 и СП 16.13330, конструктив с учётом требований СП 542.1325800.2024 |
Наш объект: каркас над ДГУ дата-центра

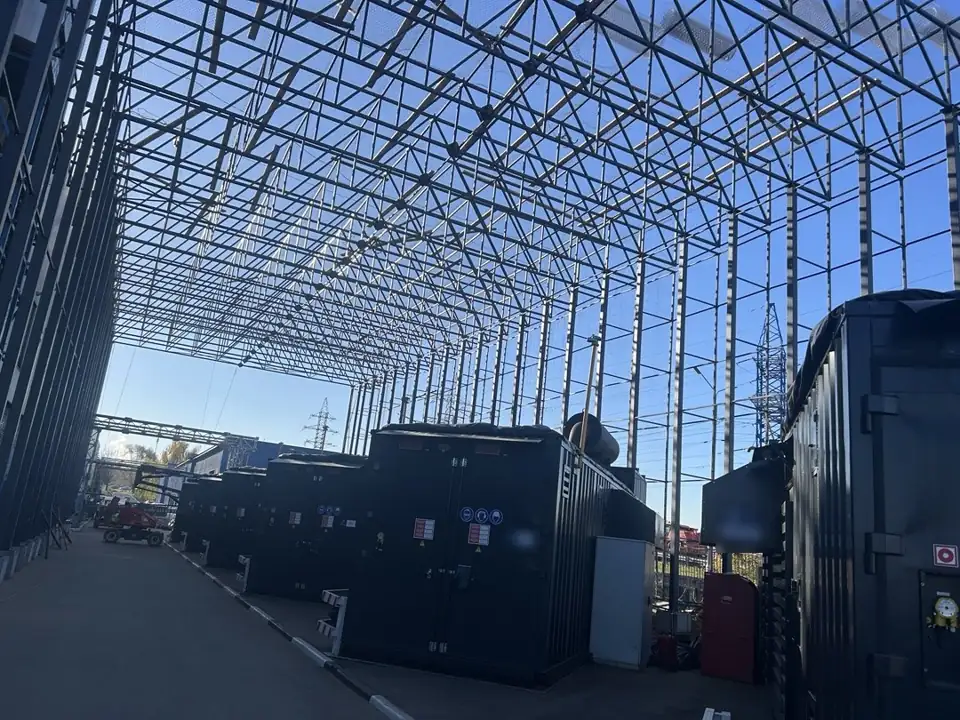

Защита линии резервных ДГУ действующего ЦОД в Москве. Заказчика и адрес не называем: объект режимный.
- 27 рам, каркас 54,5 т по КМ;
- около 14 м по верху фермы;
- колонны на фундаментных блоках, без земляных работ;
- стальная сетка в два контура;
- каркас по всей линии собран примерно за четыре недели монтажа, дата-центр не останавливали;
- в конце октября 2026 сетка на покрытии натянута, идёт навеска стен.
Порядок работы
1. Исходные данные
Генплан площадки, расстановка ДГУ, высота выхлопных труб, что под ногами, кабельные и топливные трассы, требуемый класс защиты.
2. Компоновка
Шаг рам, высота, проходы к радиаторам и заправке, точки опор. Согласуем с эксплуатацией объекта.
3. Расчёт и КМ
Несущая способность, узлы, опоры, расчётная записка — наш конструкторский отдел.
4. КМД и изготовление
Деталировка, резка, сварка, окраска и маркировка отправочных марок в нашем цехе.
5. Доставка и монтаж
Свой транспорт, своя монтажная бригада, исполнительная документация.
Цена
Зависит от длины линии оборудования, высоты по выхлопу и основания. Пришлите генплан и фото — ответим составом конструкции, тоннажом и сроком.
Вопросы о защите ДГУ от БПЛА
Нужно ли отключать генераторы на время монтажа?
Нет. Каркас стоит отдельно и не касается контейнеров. Работы идут в огороженной зоне, генераторы остаются в резерве.
Нужно ли бетонировать фундамент?
Чаще всего нет. Колонны крепим анкерами к фундаментным блокам, уложенным на основание площадки. Если основание слабое, решение даёт расчёт.
Не перегреется ли ДГУ под укрытием?
Нет, если каркас сделан по оборудованию: высоту назначаем по выхлопу, проходы к жалюзи и радиаторам оставляем свободными, стены сетчатые, а не сплошные.
Подойдёт ли то же решение для компрессорной или котельной?
Да, по той же логике: высота по трубам на кровле, доступ к обслуживанию, опоры отдельно от модуля. Особенности площадки учитываем на этапе компоновки.
Сколько стоит защита ДГУ от дронов?
Цена зависит от длины линии оборудования, высоты по выхлопу и основания площадки. Пришлите генплан и фото — в ответ состав конструкции, предварительный тоннаж и срок.
Почему сетка стальная, а не полимерная?
Рядом горячий выхлоп и топливо, а БПЛА может нести зажигательную смесь. Полимер в месте срабатывания прогорает, оцинкованная стальная проволока — нет.
Посчитаем защиту вашей генераторной площадки
Габарит линии ДГУ, высота выхлопных труб, город и что под ногами: асфальт, плиты, грунт. В ответ за 1–2 рабочих дня — состав конструкции, предварительный тоннаж и срок. Все типы укрытий — в разделе защиты от БПЛА.
