Антидроновая защита ЦОД: каркас над дизель-генераторами
Защита от дронов для линии резервных ДГУ действующего дата-центра в Москве. Отдельно стоящий каркас 53 × 15 м высотой около 14 м, стальная сетка в два контура, опоры на бетонных блоках без земляных работ. Проект, изготовление и окраска металла — наши, сейчас идёт монтаж.
Что защищаем: резервное питание дата-центра
ЦОД держится на двух источниках — внешней сети и собственных дизель-генераторах, которые подхватывают нагрузку при её потере. Выведенные из строя ДГУ оставляют дата-центр без резерва: следующая авария в сети становится остановкой. Поэтому защиту ЦОД от БПЛА начинают с генераторной площадки.
Здесь ДГУ блочно-контейнерные, мегаваттного класса, стоят в линию вдоль здания на эстакаде. Корпус контейнера — тонколистовая сталь с жалюзийными решётками: на снег и ветер он рассчитан, на осколочное воздействие — нет. Над контейнерами — глушители и выхлопные трубы.
Как защищают другие объекты энергетики — подстанции, ДГУ, нефтебазы — в обзоре «Защита энергообъектов от дронов».
- Объект действующий. ЦОД не останавливают, работы идут рядом с оборудованием.
- Под покрытием — кабельные трассы. Котлован и бетонирование исключены.
- Объект режимный. Допуск людей и техники — по согласованию с эксплуатацией.
Конструкция: антидроновый каркас на своих опорах
Каркас обходит линию генераторов по периметру и не передаёт на здание и ДГУ никакой нагрузки. Каждая из 27 рам — две спаренные стойки на бетонных блоках и ферма поверху. Спаренная стойка — две вертикальные ветви, связанные решёткой: по наружной висит внешний контур сетки, по внутренней — внутренний.
| Узел | Решение на этом объекте |
|---|---|
| Схема | Отдельно стоящий каркас вокруг линии ДГУ. На здание и оборудование не опирается |
| Габарит в плане | 53,16 × 14,64 м |
| Высота | Около 14 м по верху фермы: блок 0,58 м + колонна 11,44 м + ферма 2,12 м |

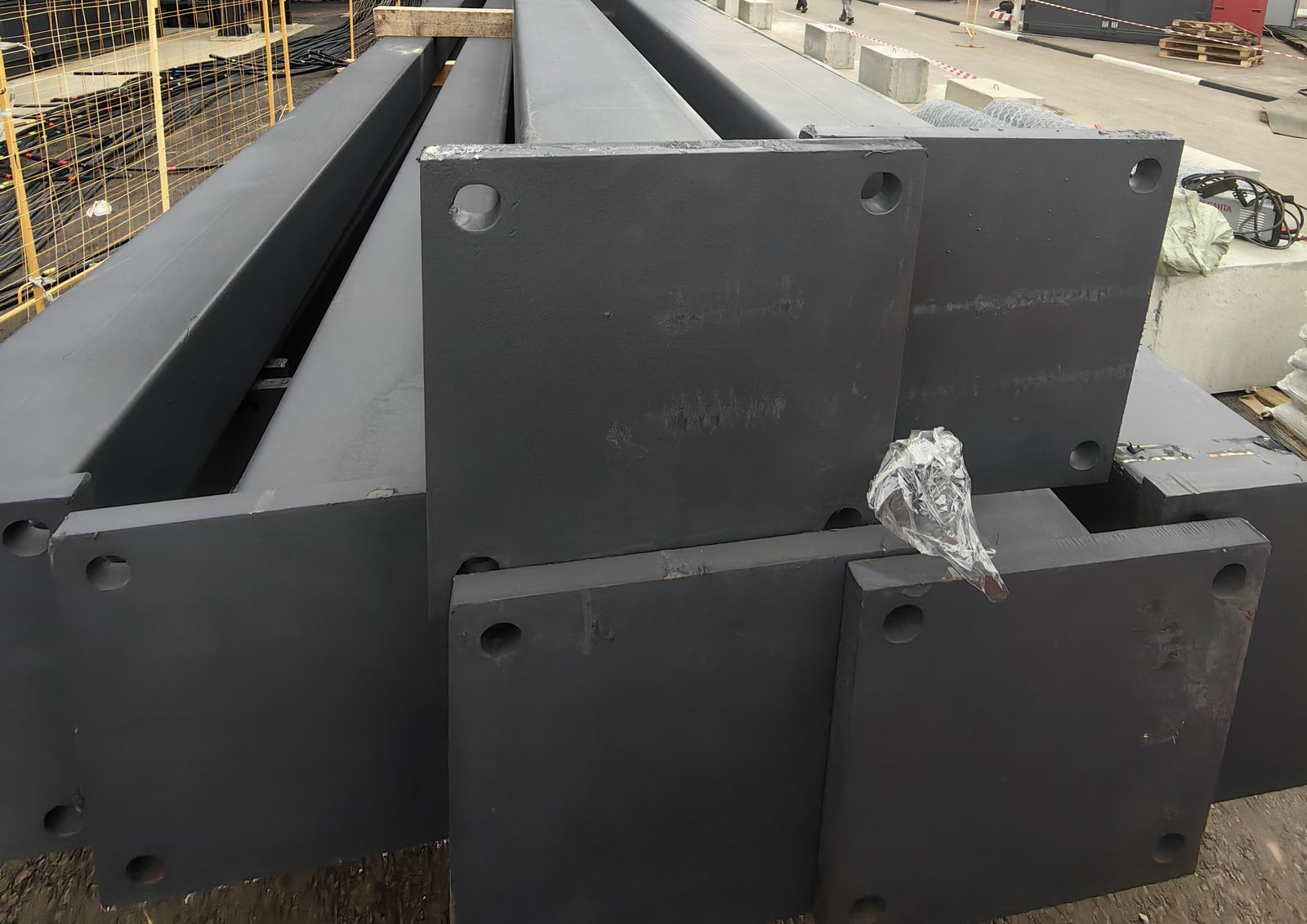

| Стойки | Спаренные, по две на раму. Наружная ветвь — колонна из трубы 180×180×5 по ГОСТ 30245-2012, длина 11,4 м; внутренняя — труба 60×60×4; между ветвями решётка колонн 54 шт. по 347 кг, всех с плитами — 18,7 т |
| Опорный узел | Плита 400×400×20, четыре распорных анкера M20×150 в бетонный блок |
| Покрытие | Фермы высотой 2,1 м на пролёт 14,6 м, прогоны под сетку, шаг рам около 2 м квадратная труба 60×60×4 и 40×40×3 |
| Сталь | С245 по ГОСТ 27772-2015 |
| Основание | Фундаментные блоки ФБС на существующем покрытии площадки. Без котлована и бетонирования |
| Соединения | Болтовые, конструкция сборно-разборная |
| Антикоррозионная защита | Лакокрасочное покрытие, окраска в нашем цехе |

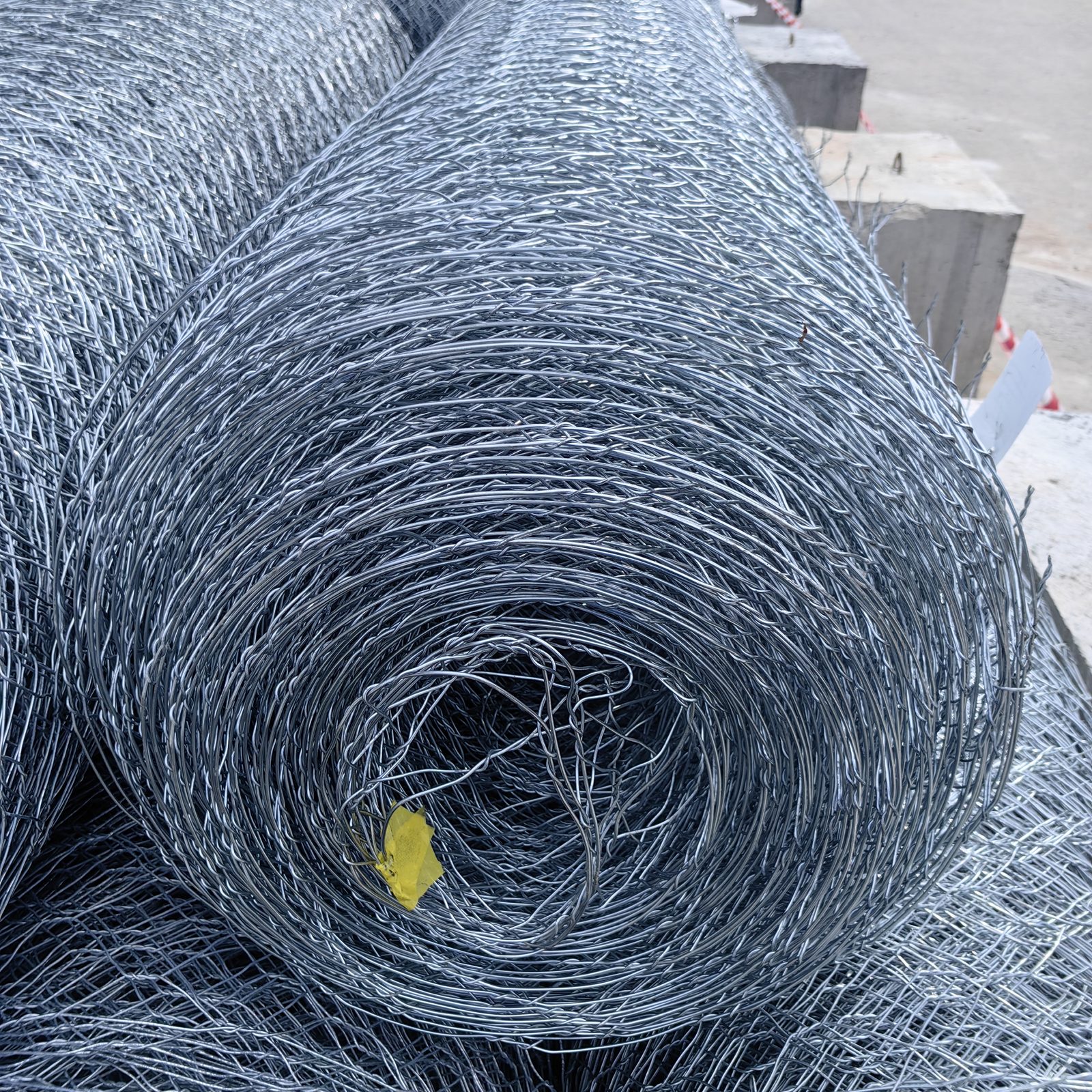

| Полотно | Стальная оцинкованная сетка двойного кручения, ячейка 80×100 мм, два контура: внешний по колоннам, внутренний по ветвям 60×60, разнос 1,5 м |
| Документация | Рабочие чертежи КМ — наш конструкторский отдел. Расчёт на снег и ветер района площадки по СП 20.13330 и СП 16.13330, конструктив — с учётом требований СП 542.1325800.2024 |

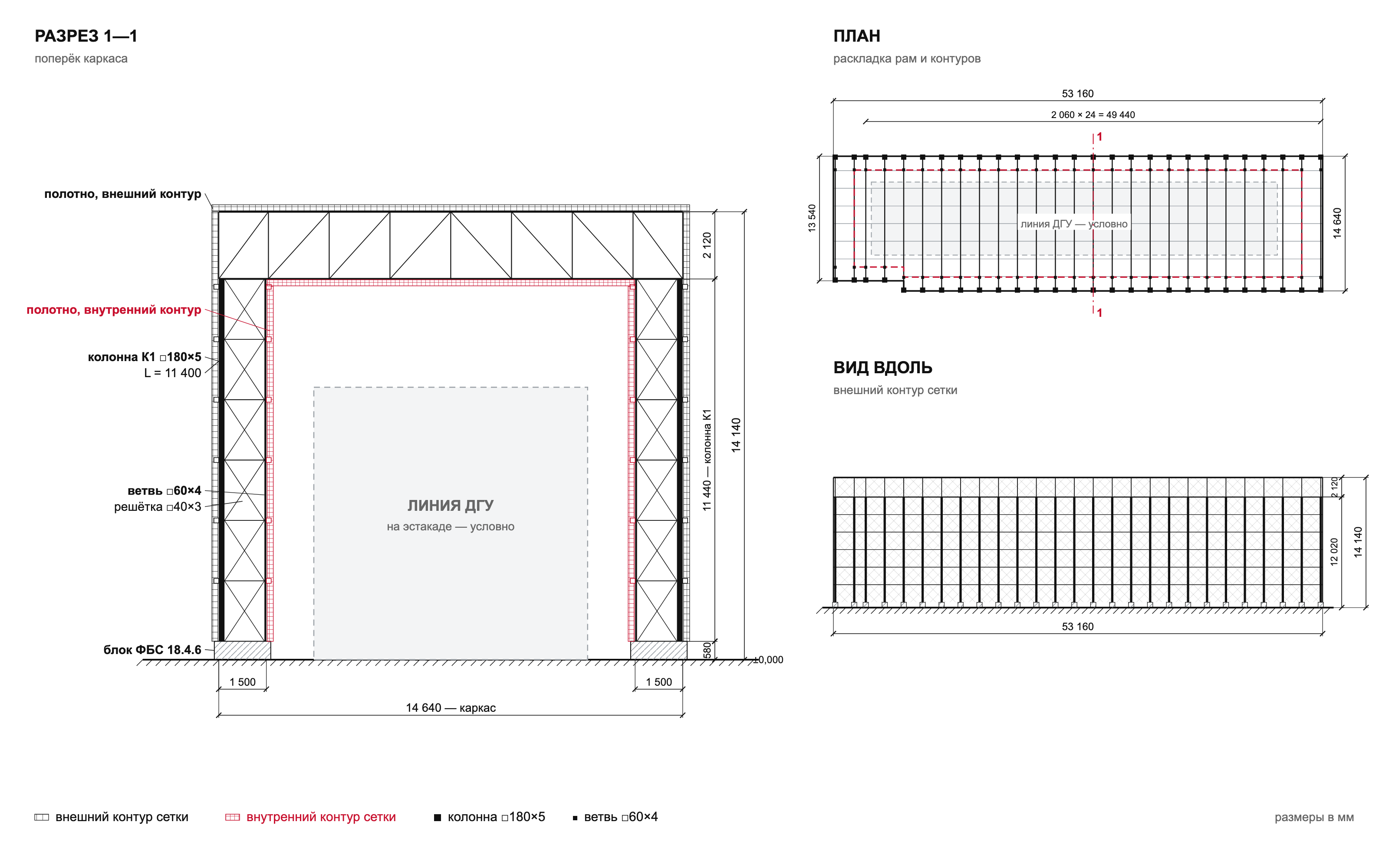

Эскиз каркаса: разрез, план и узел опоры
Так конструкция будет выглядеть после монтажа: 27 рам с шагом около 2 м, спаренные стойки на бетонных блоках, фермы поверху, сетка в два контура.

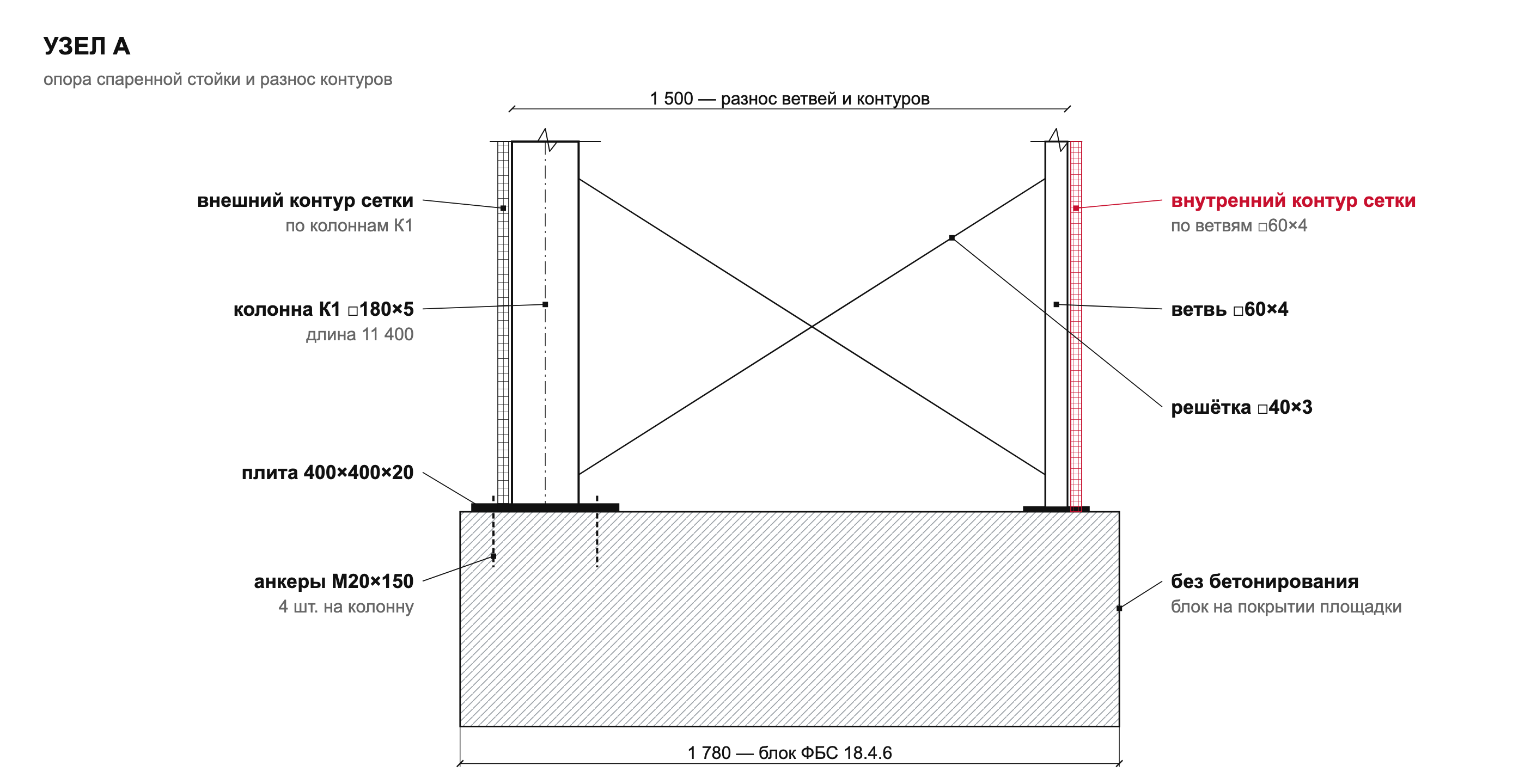

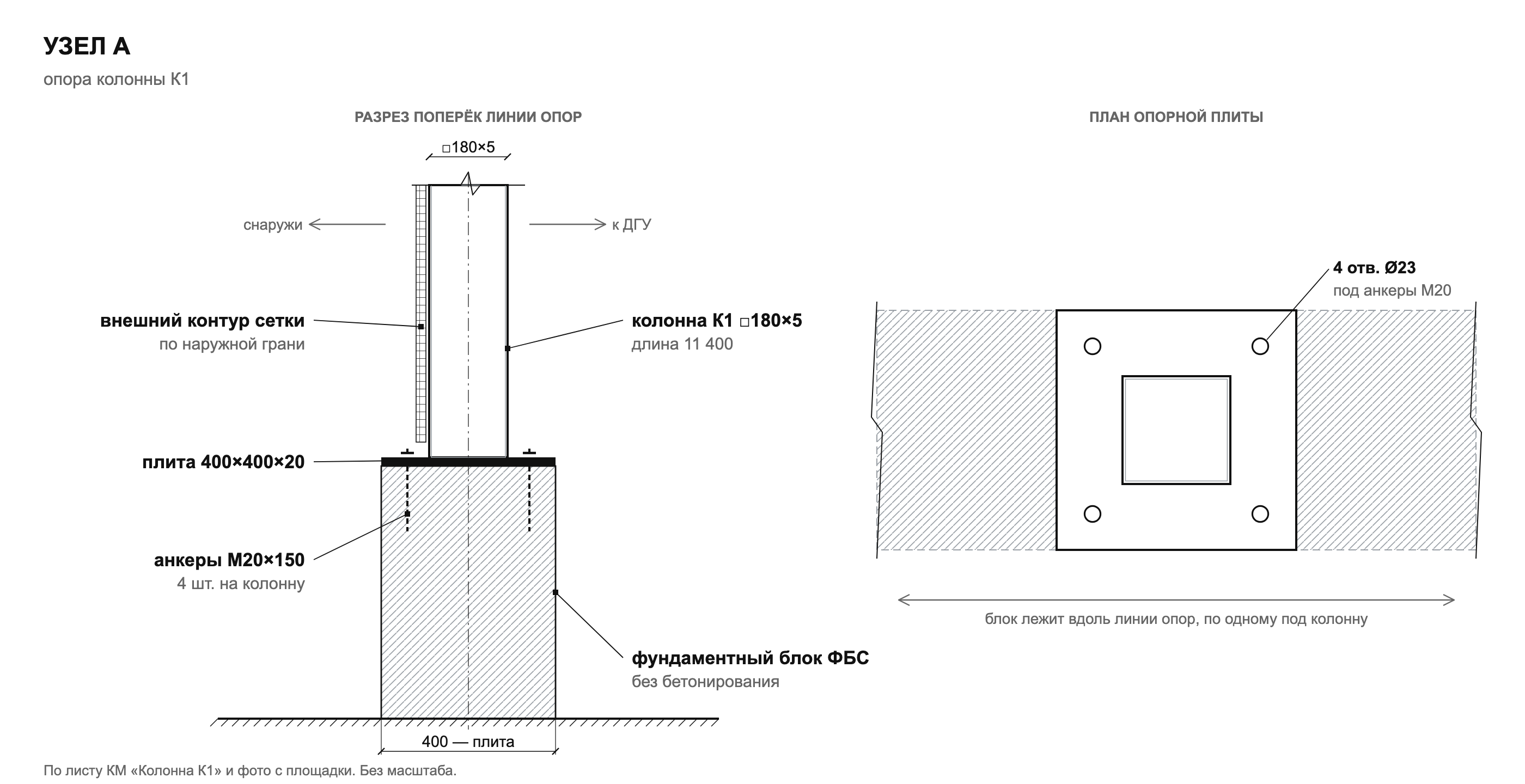

Как стойка встаёт на блок
Колонна крепится к фундаментному блоку через плиту 400×400×20 четырьмя анкерами M20×150. Внутренняя ветвь из трубы 60×60 стоит на том же блоке, между ветвями — решётка из трубы 40×40. Блок лежит на существующем покрытии площадки: без котлована, без бетонирования, кабельные трассы под ним не затрагиваются.
Зачем два контура с разносом
Внешний контур сетки висит на колоннах, внутренний — на внутренних ветвях, между ними 1,5 м. Срабатывание происходит на внешнем контуре, до генераторов доходит остаток. Два слоя вплотную пробиваются в одной точке, поэтому разнос — это не запас, а механизм защиты. Подробнее — в статье «Как защитить объект от дронов».
Особенности защиты ЦОД от дронов
Типового укрытия для ЦОД не бывает: решение задают оборудование, площадка и режим работы объекта.
Высота — по выхлопу, а не по контейнеру
Высота каркаса назначена по самой высокой точке оборудования — выхлопным трубам над контейнерами, а не по их крыше. Отсюда колонны 11,4 м и верх каркаса около 14 м.
Ничего не копаем
Опоры — бетонные блоки прямо на покрытии площадки, колонна крепится к блоку четырьмя анкерами. Кабельные трассы под площадкой не затрагиваются.
Сталь вместо полимера
В первом варианте была полимерная сетка. Остановились на стальной оцинкованной: БПЛА может нести зажигательную смесь, полимер в месте срабатывания прогорает, стальная проволока — нет. Сравнение материалов — в статье о видах антидроновой защиты.
Два контура с разносом
Внешний контур — на колоннах, внутренний — на внутренних ветвях стоек, между ними 1,5 м. Так делаем на каждом объекте: один слой сетки пробивается в одной точке.
Действующий объект

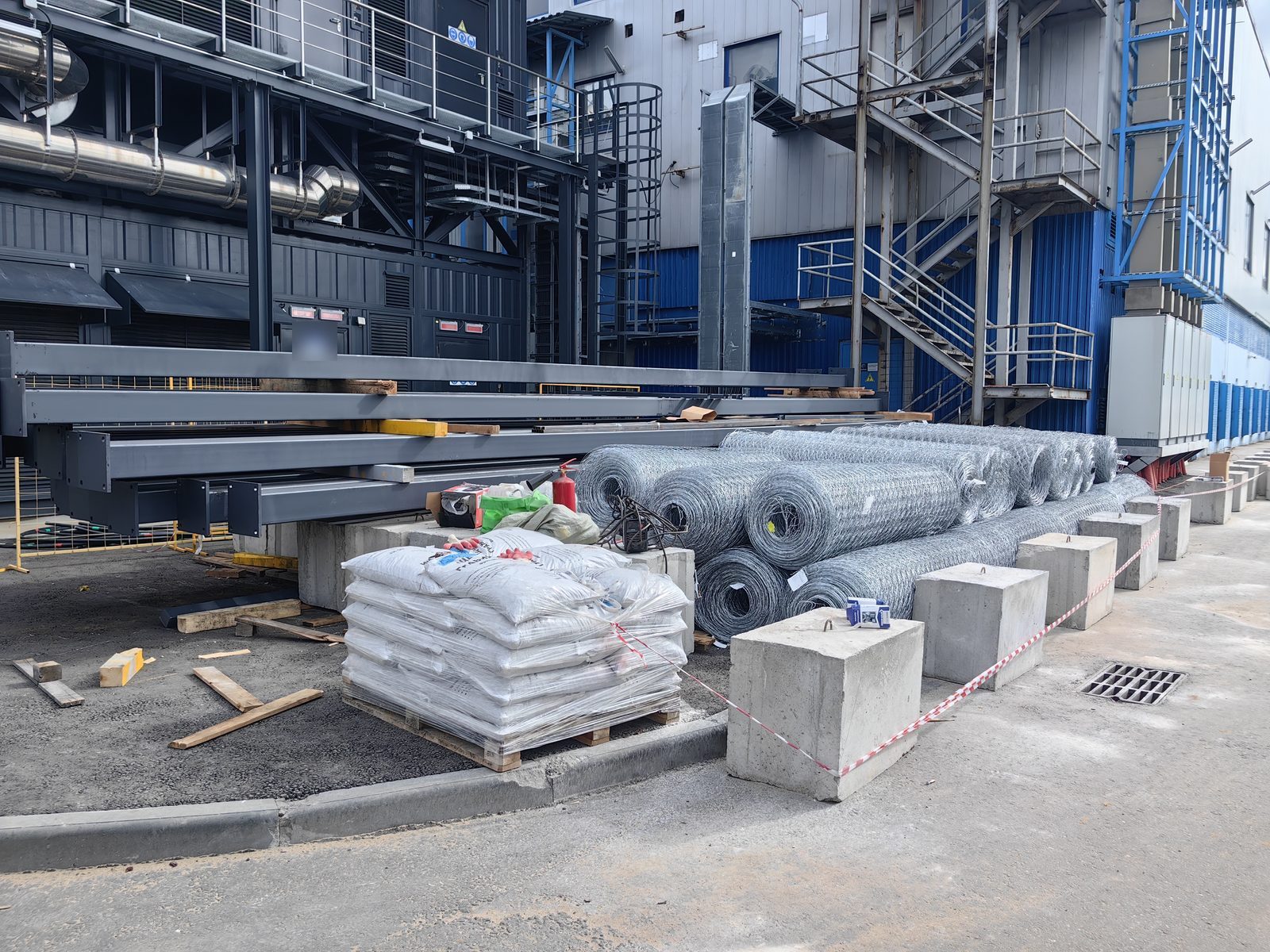

Металл и сетка приходят партиями и складируются в огороженной зоне вдоль линии опор. Проезд вдоль ДГУ остаётся свободным.
Разбирается и переносится

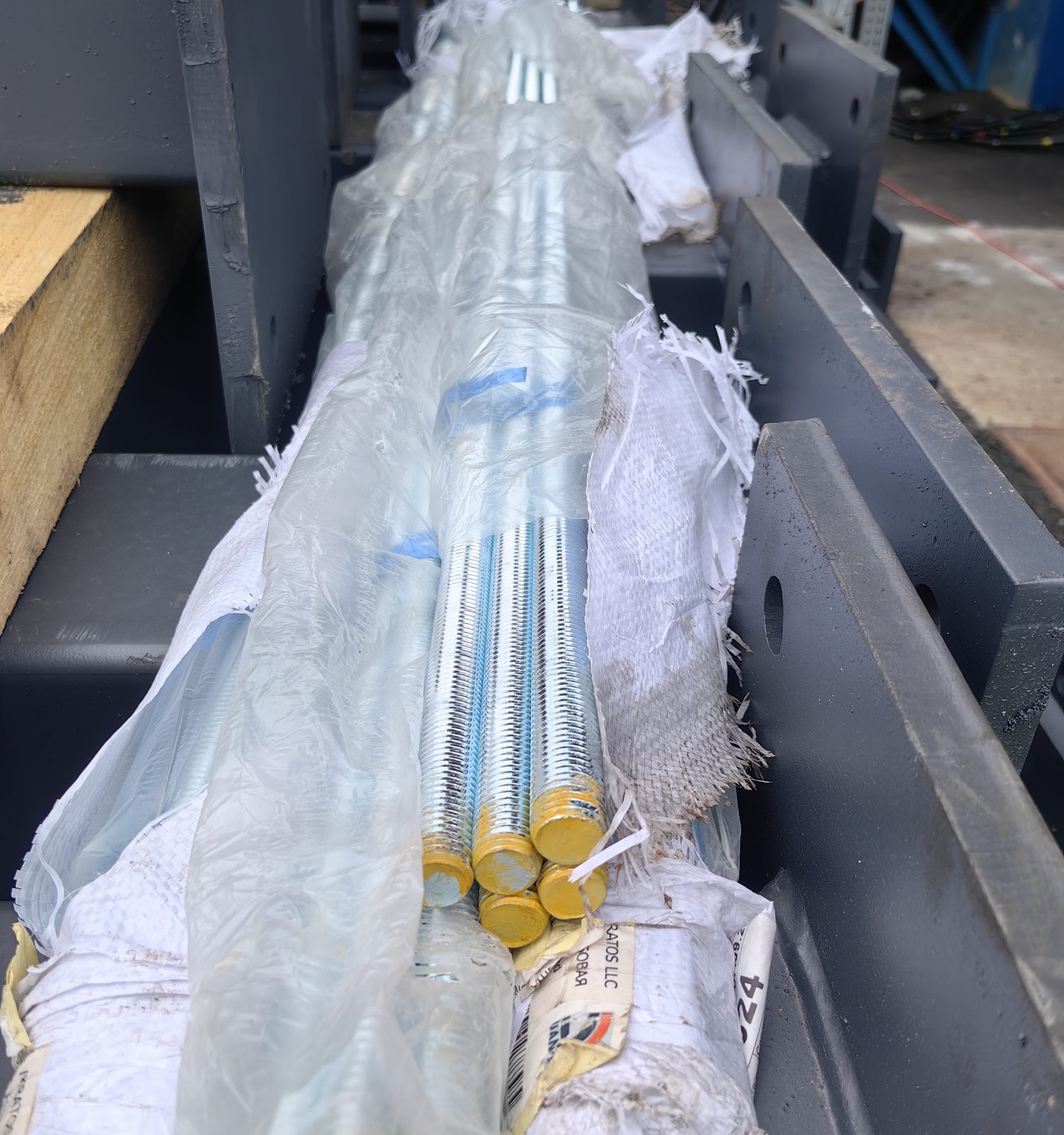

Колонны, фермы и прогоны приходят окрашенными отправочными марками и собираются на болтах. Если площадку ЦОД перестроят, каркас разбирается и переставляется.

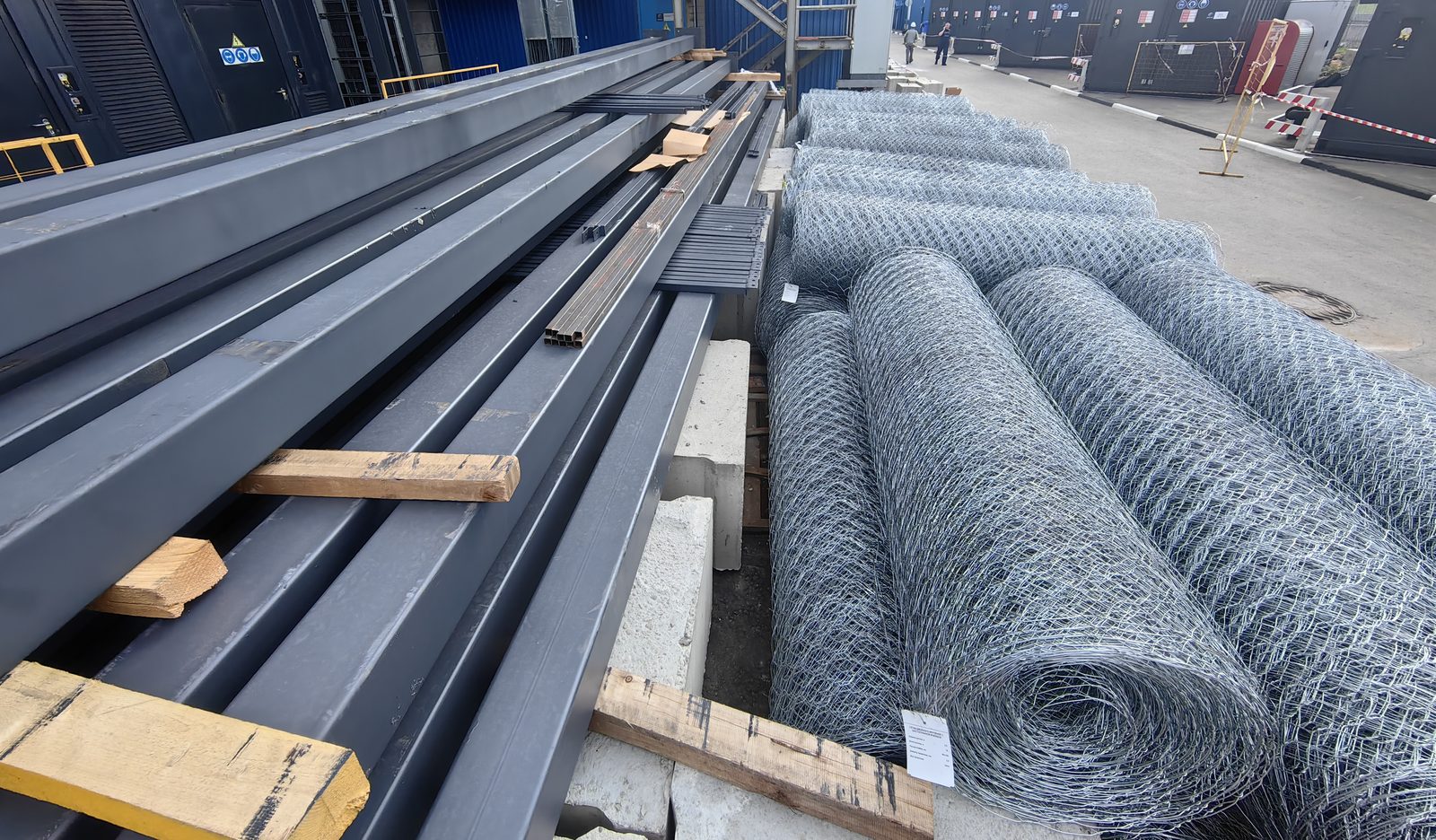

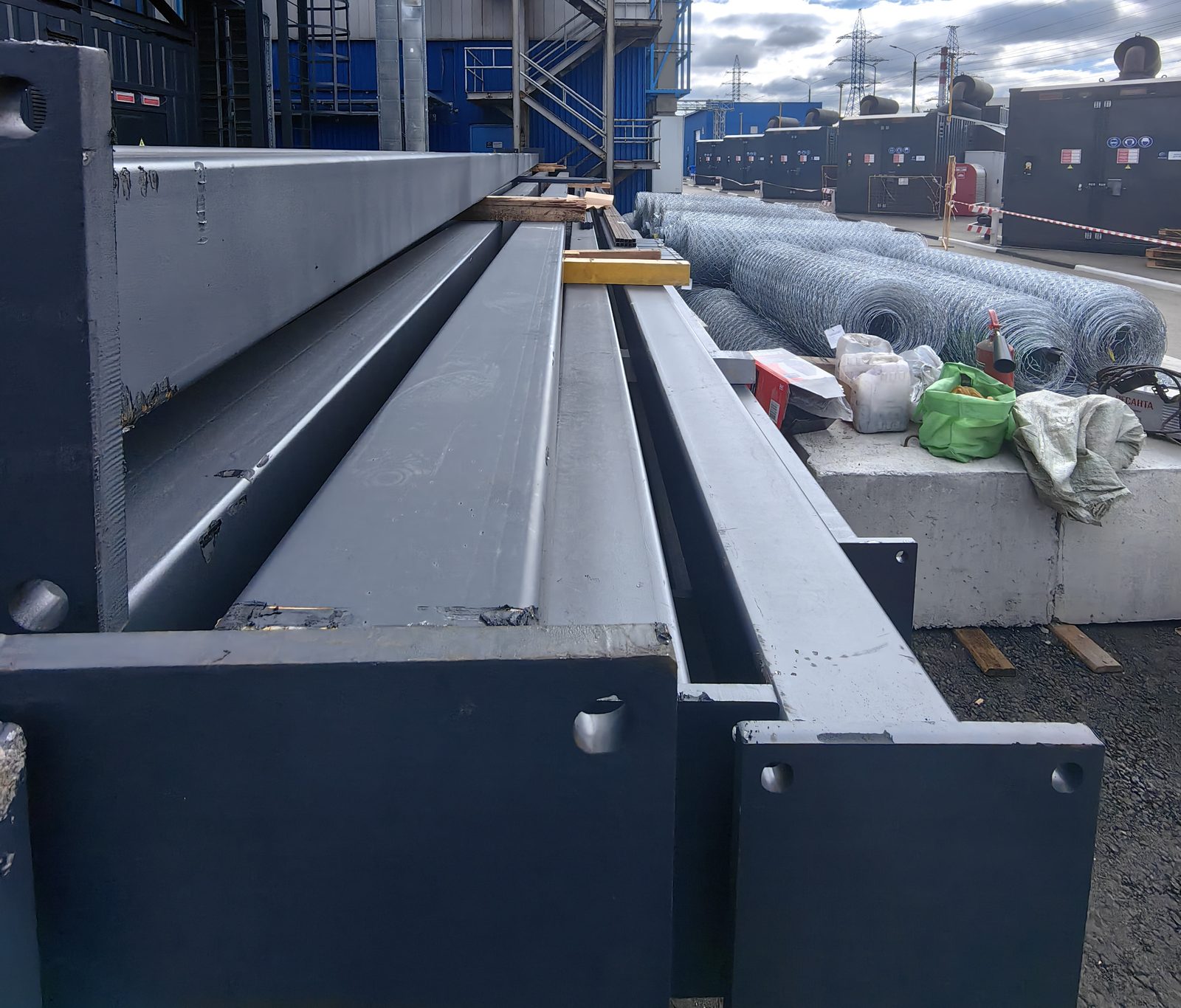

Фото монтажа антидроновой защиты

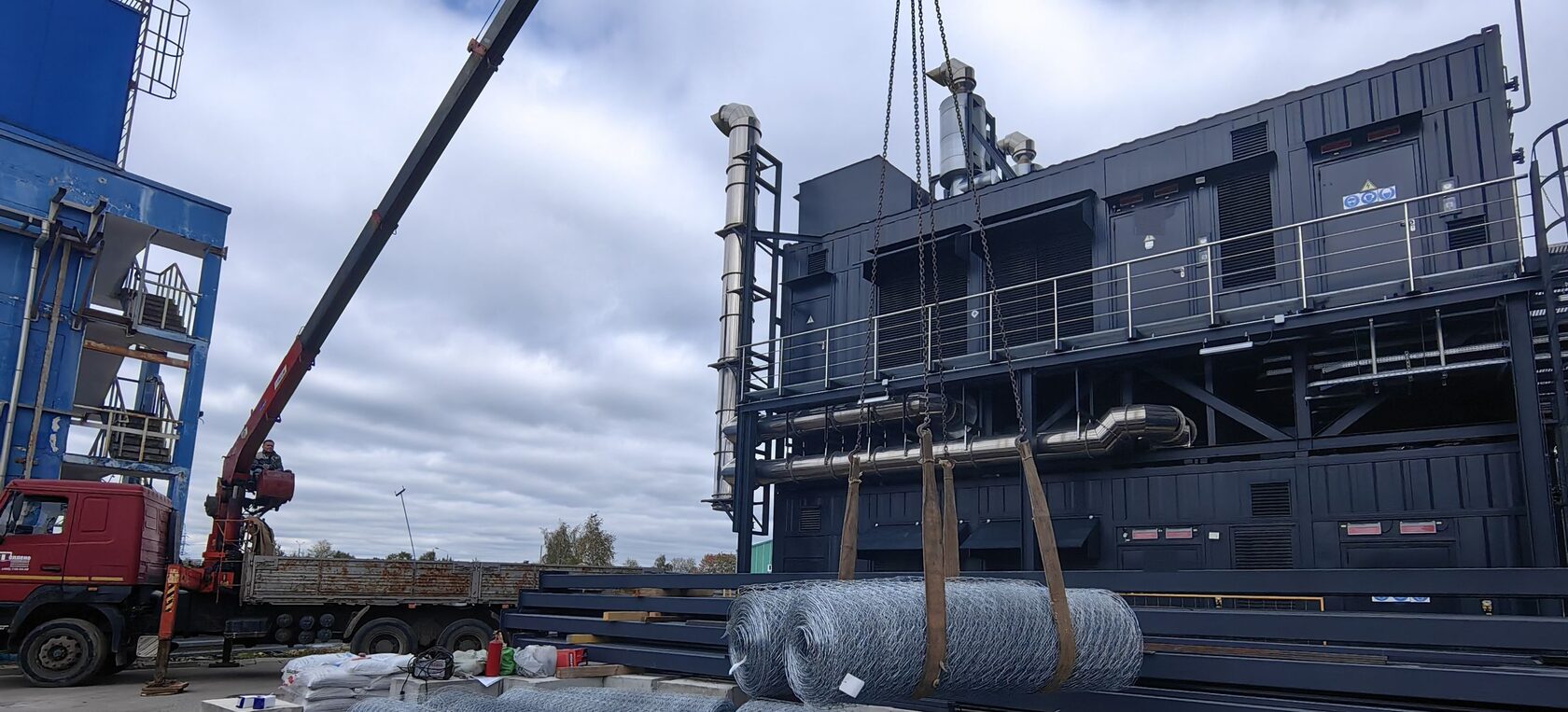

Снято в начале монтажа: конструкции, сетка и опорные блоки на площадке. Фото собранного каркаса и навешенной сетки добавим по мере работ.
Ход работ
Первое предложение
Вариант на строительных лесах с полимерной сеткой.
Проект и цех
КМ: металлокаркас с фермами и стальная сетка, колонны 11,4 м. Изготовление, окраска.
Площадка

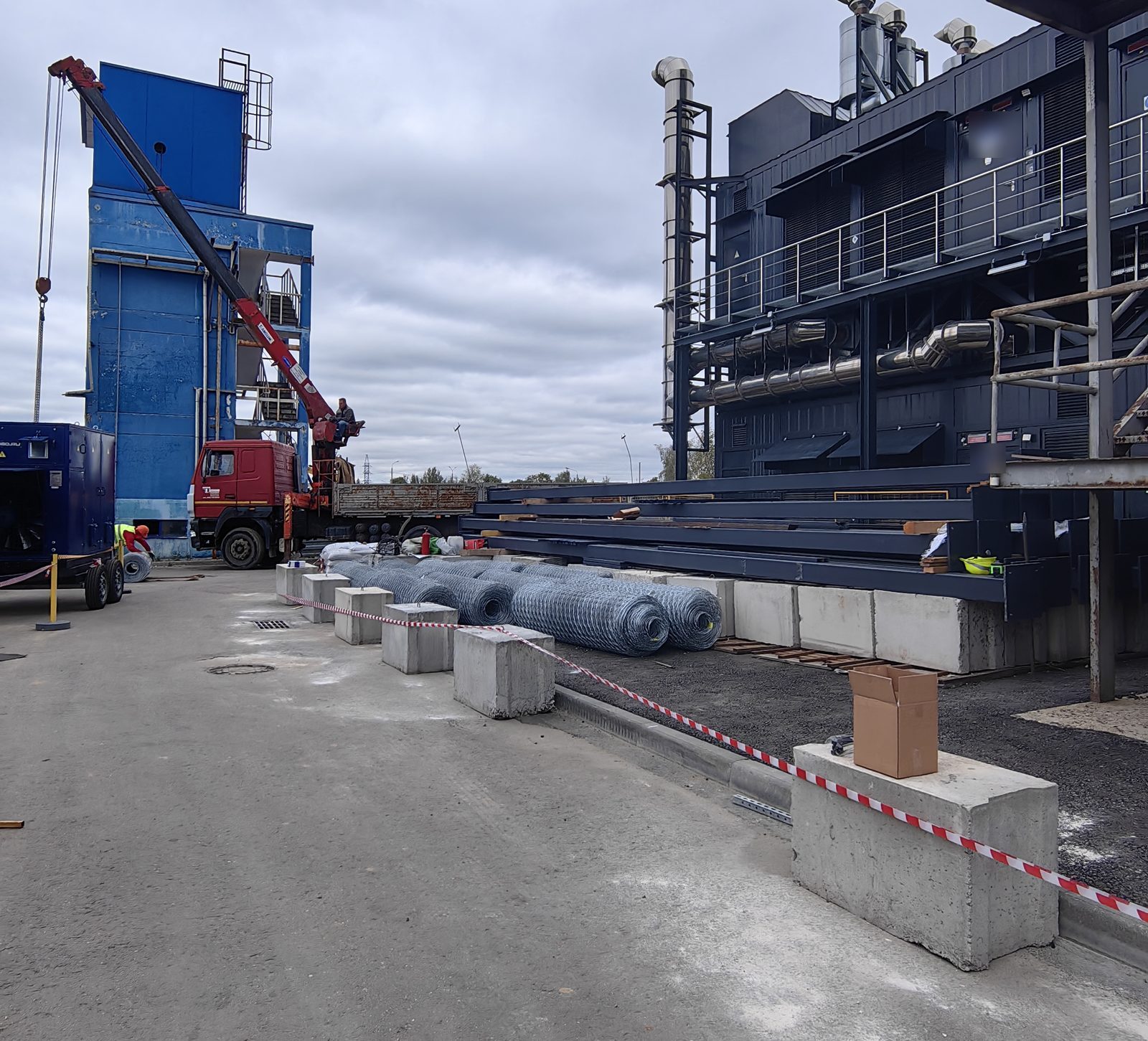

Металл, сетка и опорные блоки на объекте, начат монтаж.
Каркас и полотно
Сборка каркаса, навеска сетки в два контура. Фото добавим сюда.
Вопросы о защите ЦОД от БПЛА
Как защитить ДГУ ЦОД от дронов, не останавливая дата-центр?
Поставить отдельно стоящий каркас: он не опирается на здание и контейнеры ДГУ, опоры — бетонные блоки на покрытии площадки. Работы идут в огороженной зоне вдоль линии генераторов, оборудование остаётся в работе.
Какой высоты нужен каркас над дизель-генераторами?
Выше самой высокой точки оборудования — глушителей и выхлопных труб, а не крыши контейнера. На этом объекте колонны 11,4 м, верх каркаса около 14 м.
Почему сетка стальная, а не полимерная?
БПЛА может нести зажигательную смесь. Полимерная сетка в месте срабатывания прогорает, оцинкованная стальная проволока — нет. Здесь стоит сетка двойного кручения с ячейкой 80×100 мм в два контура.
Можно ли ставить каркас над кабельными трассами ЦОД?
Да. Колонны крепятся анкерами к фундаментным блокам, блоки лежат на существующем покрытии — без котлована и бетонирования, трассы под площадкой не вскрываются.
Сколько времени занимает изготовление?
На этом объекте от выпуска рабочих чертежей КМ до поставки металла и сетки на площадку прошло около четырёх недель. Срок монтажа зависит от режима допуска на объект.
Можно ли посмотреть объект или узнать заказчика?
Нет: объект режимный, работаем по NDA. Показываем фото, эскизы и конструктив без привязки к адресу — так же будем обращаться и с вашей площадкой.
Нужна защита ЦОД или ДГУ от БПЛА? Посчитаем по трём вводным
Габарит того, что защищаем, город и что под ногами: асфальт, плиты, грунт. В ответ за 1–2 рабочих дня — состав конструкции, предварительный тоннаж, срок и порядок стоимости. Как устроены все три конструктива — на странице антидроновой защиты объектов.
Этот объект — пример того, как мы обращаемся с режимными площадками: заказчика и адрес не называем ни на сайте, ни в разговорах с другими клиентами. Под соглашение принимаем проектную документацию и привязываем расчёт к вашей площадке.
Материал носит информационный характер и не является публичной офертой. Конструктивное решение принято под исходные данные конкретного объекта и не переносится на другие площадки без расчёта. Класс защищённости и класс БПЛА по СП 542.1325800.2024 фиксируются письменно в коммерческом предложении.
