Наш объект: каркас над ДГУ дата-центра в Москве, 54,5 т, октябрь 2026 года
Мы не продаём типовое укрытие из каталога. Конструкция считается под конкретный объект: его габариты, рельеф пятна застройки, существующие фундаменты и подземные коммуникации, технологические проёмы и пути доступа обслуживающего персонала.
Что это за конструкция
Физическое укрытие — стальной каркас на собственном фундаменте с натянутым защитным полотном. Каркас не опирается на защищаемый объект и не передаёт на него нагрузку.
Принцип работы пассивной защиты: не остановить аппарат, а вынести точку срабатывания на расстояние от объекта, чтобы ударная волна и осколки рассеялись до контакта с оборудованием или ограждающими конструкциями.
Задача решения — перевести возможный ущерб с уровня разрушения объекта на уровень локального повреждения полотна и элементов каркаса, которые ремонтируются заменой участка без демонтажа всей конструкции.
Укрытие не отменяет средства обнаружения и подавления. Оно работает там, где они не сработали.

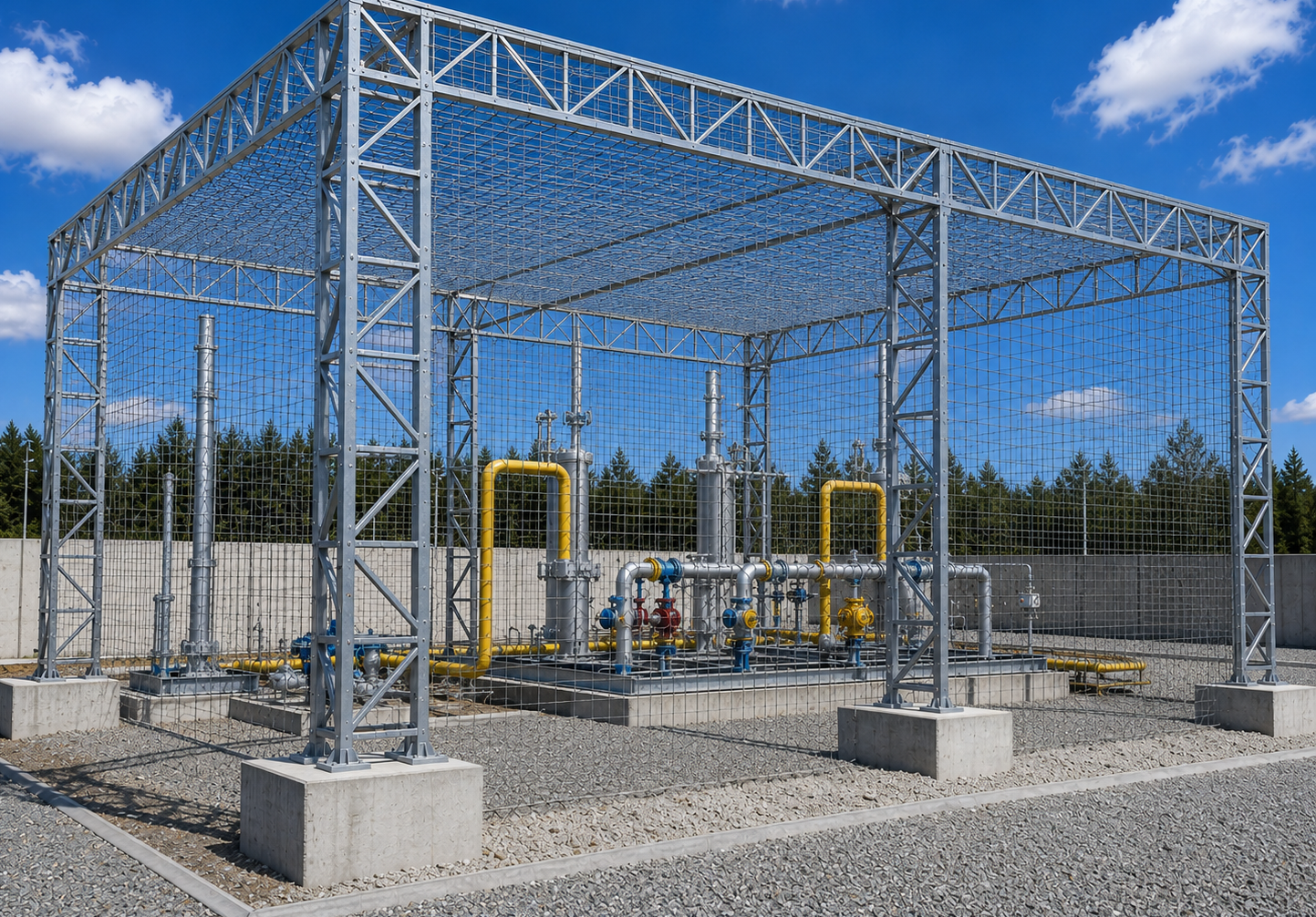

Схема поперечной рамы: пролёт 15 000, высота 6000, ферма 2160 мм. Габариты — под ваш объектВизуализация укрытия над узлом учёта газа. Решётчатые фермы по периметру, сварная сетка по кровле и стенам, отдельные бетонные фундаменты — каркас стоит вокруг оборудования и не касается его. Технологические проёмы для трубопроводов сохранены.
Наш объект: каркас над ДГУ дата-центра
Защита линии резервных дизель-генераторов действующего дата-центра в Москве. Каркас стоит на своих опорах и не касается контейнеров, сетка стальная, в два контура. Заказчика и адрес не называем.
54,5 тмасса каркаса по КМ
27 рамвдоль всей линии ДГУ
~14 мпо верху фермы, высота по выхлопу
~4 неделимонтаж каркаса без остановки объекта
Ферму собирают на земле и поднимают краномПроезд к генераторам оставлен свободнымКаркас не опирается на контейнеры
Опоры выносятся за зону обслуживания, кровля перекрывает агрегат целиком. Схема закрытия — по направлению угрозы.
Пролёт 6–18 м · вынос опор 3–5 м
Трансформаторы и ОУТ · подстанции · ДГУ, компрессорные и котельные · ЦОД и чиллеры
Тип Б
Купольное укрытие над резервуаром
Опоры по периметру обвалования, вне каре. До 24 м — ферменная схема, выше — вантово-тросовая.
Пролёт 18–40 м
Резервуары и резервуарные парки
Тип В
Приставной каркас к зданию
Пристенные фермы на отдельном фундаменте. Каркас не касается стен — нагрузка не идёт на сэндвич-панели и профлист.
Зазор от стены 1,5–3 м
Склады, здания из БМЗ, операторные
Тип Г
Быстровозводимый модуль
Болтовая сборка без сварки на объекте, основание без бетонирования. Переставляется на другой объект.
Модули 6×6 и 6×12 м · пролёт до 8 м
Техника, топливные ёмкости, временные и выносные объекты
Чем мы отличаемся
Это несущая конструкция, а не сетка на столбах
Ферма пролётом 18–24 метра — наша ежедневная продукция, а не адаптация ограждения. Каркас считается на полный набор нагрузок по СП 20.13330 и СП 16.13330: собственный вес, ветер, снег, обледенение, усилие натяжения полотна, динамическое воздействие. Конструктив прорабатывается с учётом требований СП 542.1325800.2024.
Требуемый класс защиты и тип БПЛА — исходные данные вашего технического задания. Конструкция рассчитывается под заданные параметры, расчётная записка входит в комплект документации.
Конструктив под объект
Обходим существующие фундаменты и подземные коммуникации, оставляем проёмы для движущихся частей, вентиляции и выхлопа, привязываемся к перепаду высот на площадке. Именно эти ограничения обычно и определяют компоновку — типовая схема почти никогда не встаёт без переработки.
Изготовление, доставка и монтаж — у нас
Каркас делаем в своем цехе, доставку и монтаж организуем сами. Ответственность не размывается между заводом, перевозчиком и монтажниками. Подробнее — на странице монтажа металлоконструкций.
Документация
Заказчик получает не только изделие, но и рабочую документацию: стадию КМ, деталировочные чертежи КМД, расчётную записку и исполнительную документацию. КМ и КМД делаем сами и проверяем.
Сроки
Каркас над ДГУ дата-центра, 54,5 т, смонтирован примерно за четыре недели. Срок изготовления и монтажа называем в расчете — под объем и график вашего объекта.

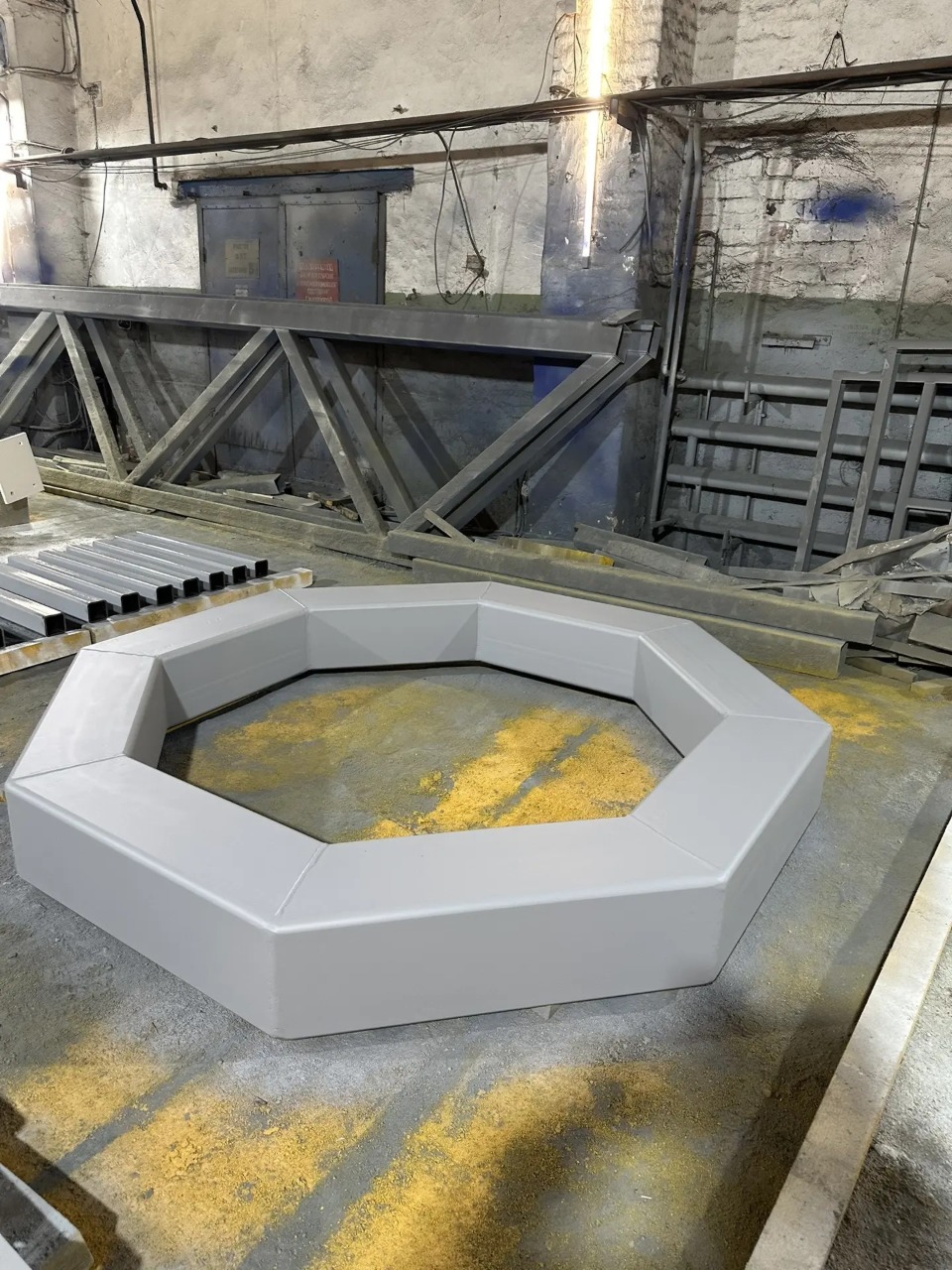

Наше производство

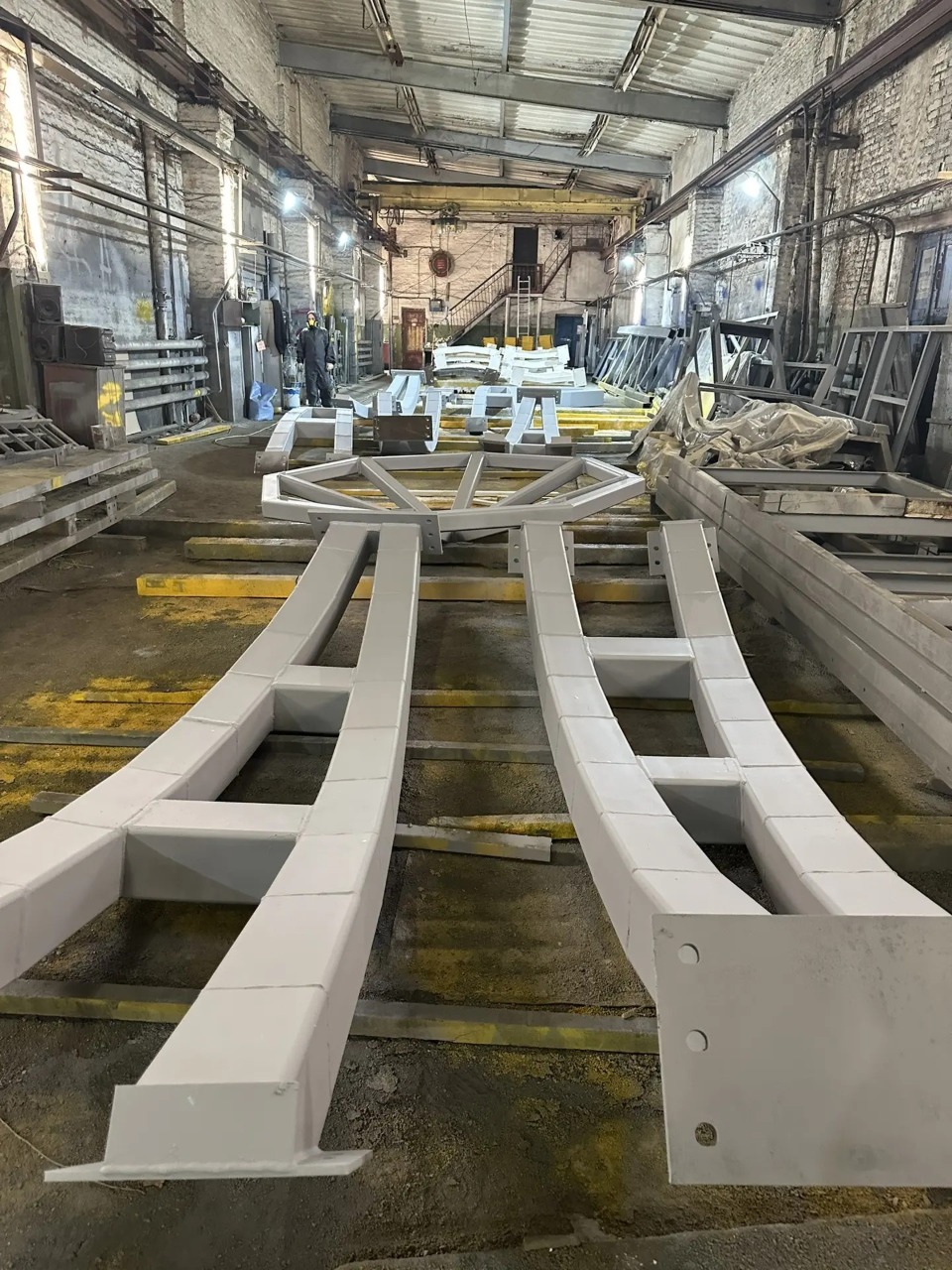

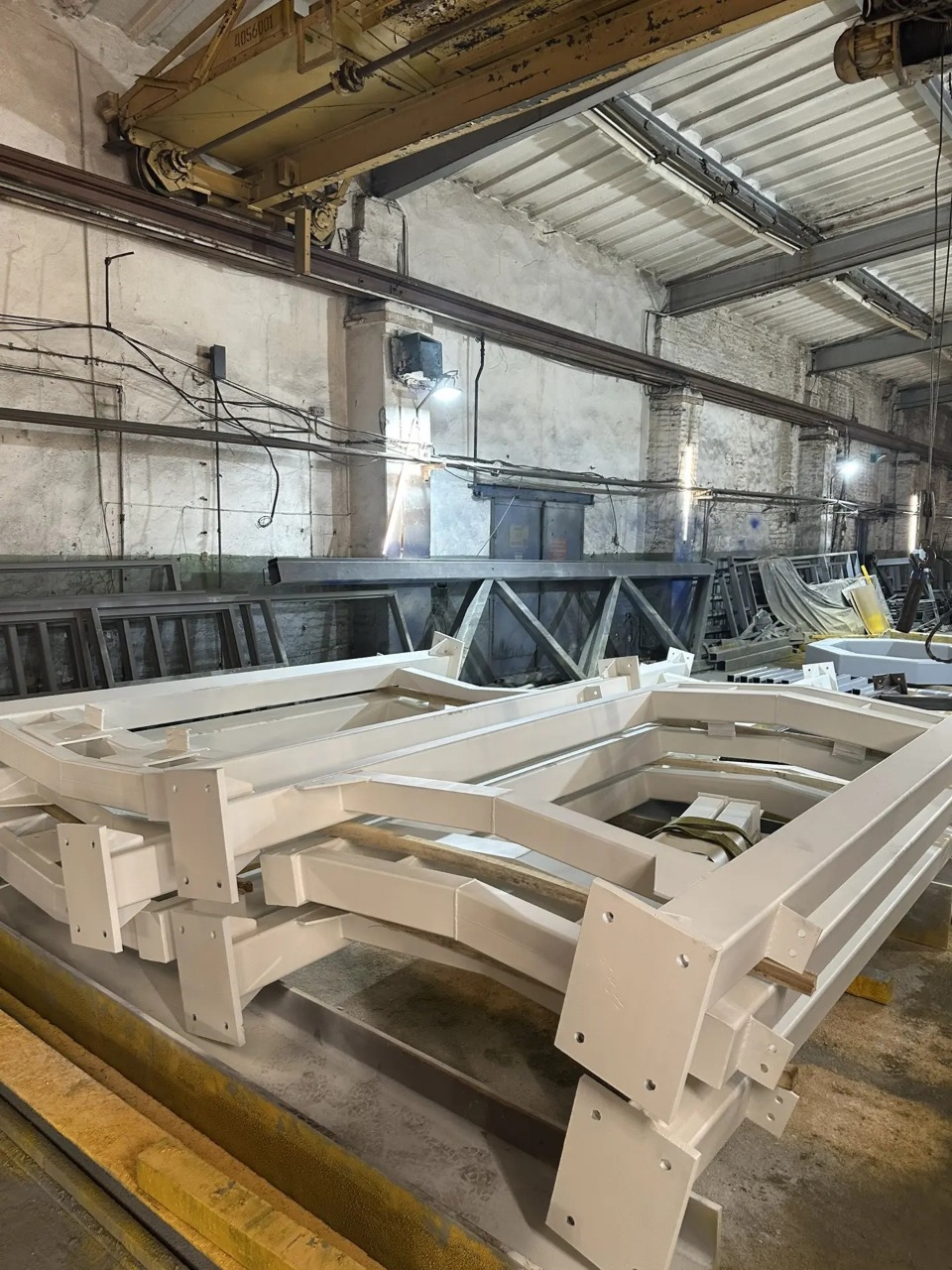

Сварка элементов каркасаПодача профиля краномГотовые элементы на стеллаже
Фермы и гнутые элементы — ежедневная продукция цеха, а не разовая работа под новое направление. Каркас укрытия варится на том же оборудовании и теми же людьми, что ангарные фермы, балки и связевые блоки. Поэтому мы говорим про конструктив и расчёт, а не про адаптацию готового изделия из каталога.
Открытые установки трансформаторов, подстанции, резервуарные парки, узлы учёта, насосные станции.
ЦОД и объекты связи
Машзалы дата-центров, чиллеры и драйкулеры, дизель-генераторные, узлы связи и антенное хозяйство. Конструктив не перекрывает теплоотвод и не экранирует каналы связи. Наш объект — каркас над ДГУ дата-центра в Москве.
Что считали в 2026 году
За 2026 год мы посчитали защиту от БПЛА больше чем для 50 объектов. Несколько типичных — заказчиков не называем, цифры из наших расчетов.
10 котельных
Теплоснабжающая организация: каркасы над котельными одним расчетом, около 404 т.
Резервуар 50 000 м³
Опоры защитной конструкции над крупным резервуаром, около 217 т. И резервуары РВС-1000 и РВС-2000 — 14–24 т.
Подстанции и ОРУ
Каркас над подстанцией 25×10 м — 31,5 т; открытое распредустройство — около 88 т.
Остекление ГЭС
Защита остекления здания гидроэлектростанции, около 45 т.
Шатровое укрытие 30×12×16 м
Отдельно стоящее укрытие по чертежу заказчика, сечения ферм и связей наши, около 61 т.
Модульные здания
Пять модульных зданий — 15,6 т с доставкой; четыре здания — около 16 000 м² стальной сетки.

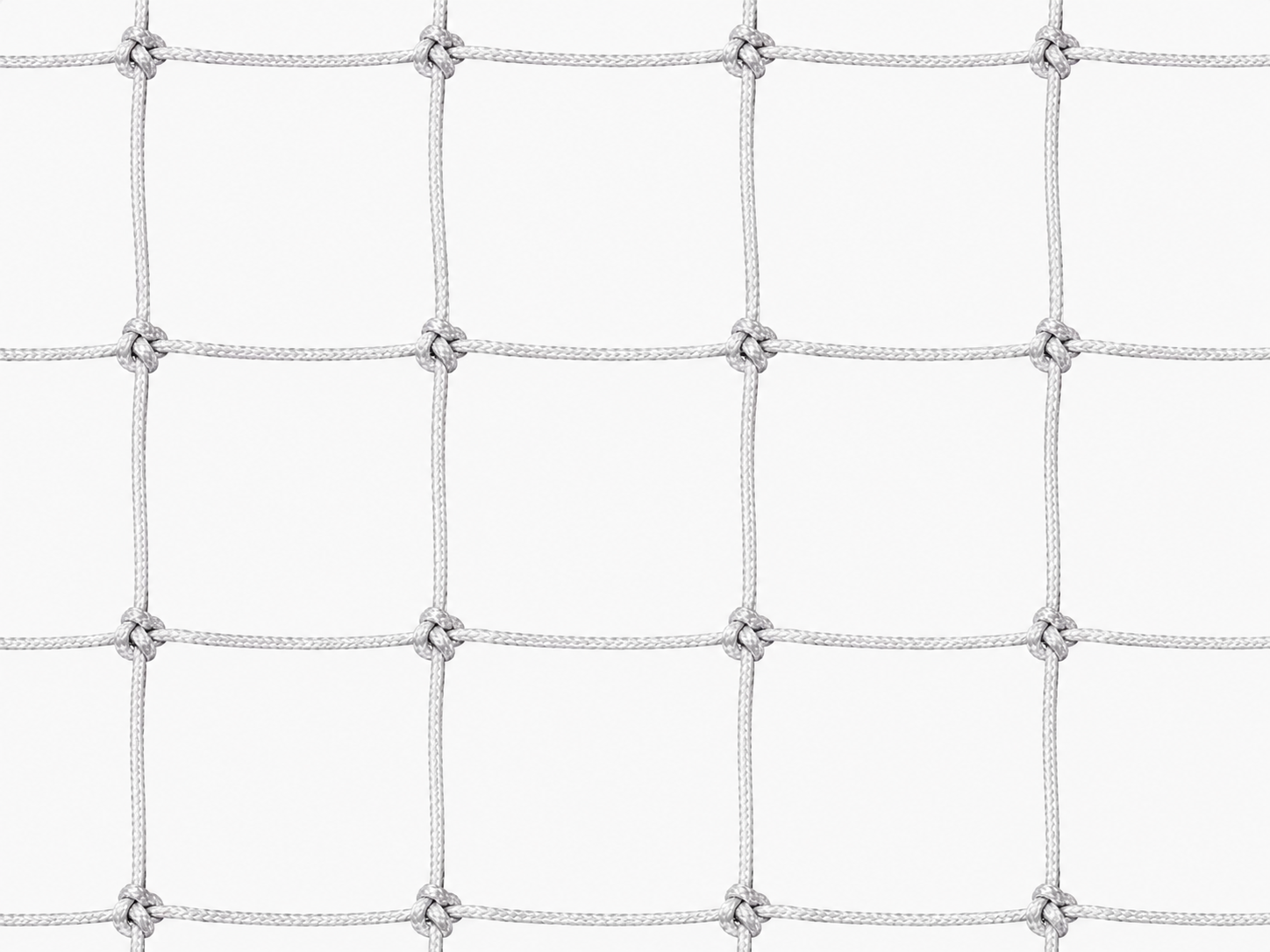

Полотно: почему стальная сетка
По умолчанию ставим стальную оцинкованную сетку двойного кручения в два контура с зазором. Полимерная сетка в месте срабатывания прогорает: современные БПЛА могут нести зажигательную смесь, а рядом с ДГУ, котельными и резервуарами есть топливо и горячие поверхности. Поэтому полимерное полотно основным не предлагаем.

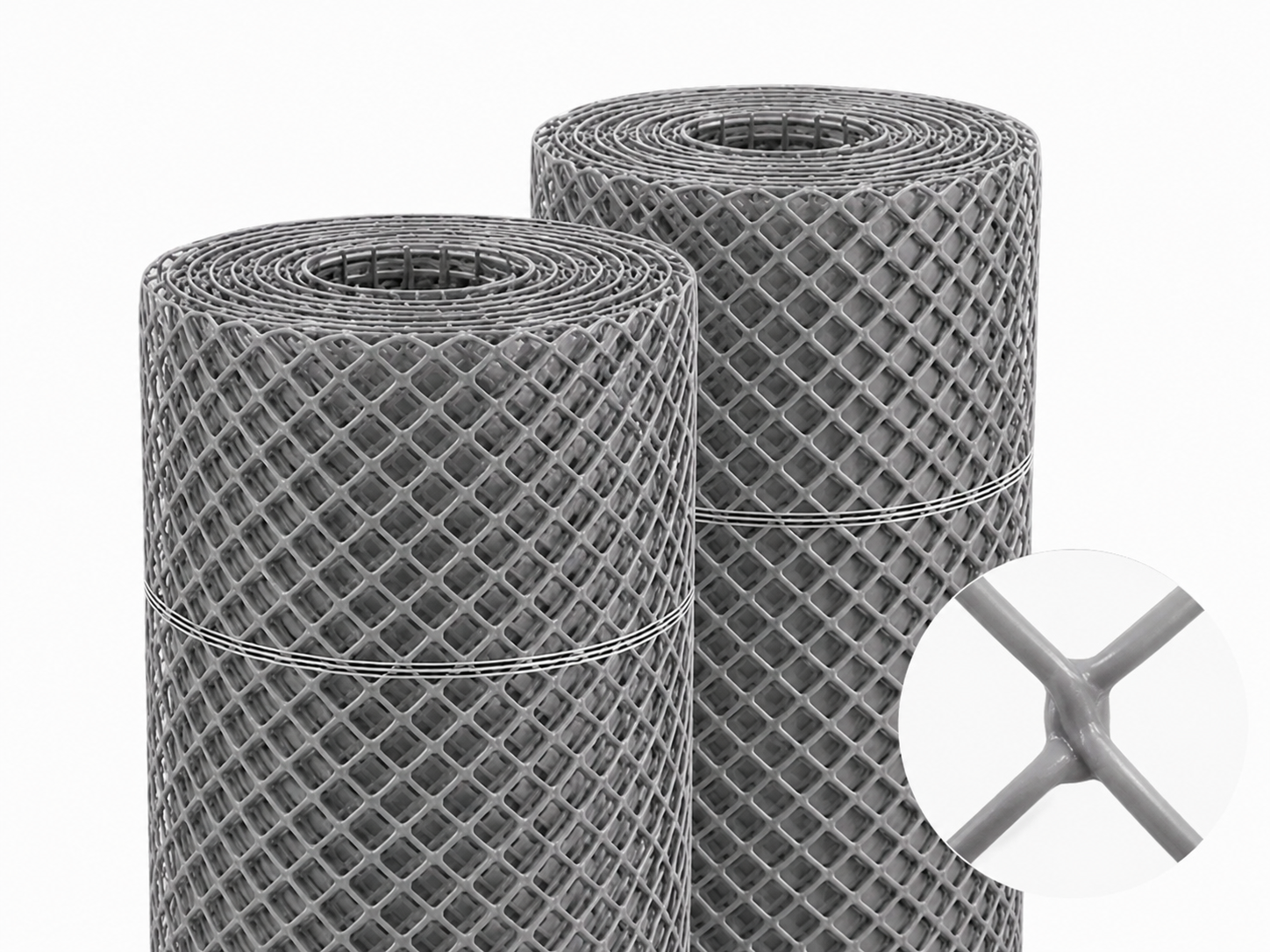

Стальная сетка на покрытии каркаса над ДГУ, октябрь 2026 годаРулоны стальной сетки у колонн перед навеской
Сетку закупаем у производителей, как и все на рынке. Наша часть — расчет, каркас, узлы натяжения и монтаж.
Параметр
Стальная сетка
Полимерная сетка
Огонь и горючая смесь
не горит
прогорает в месте срабатывания
Повторное попадание
держит лучше
замена участка
Масса
выше — учитываем в расчете каркаса
ниже
Радиопрозрачность
нет — проверяем на объектах связи
да
Срок службы на улице
цинковое покрытие
старение от ультрафиолета
Если техническое задание требует полимерное полотно, посчитаем и его, но рядом покажем стальной вариант под тот же каркас.
Антикоррозионная защита
Конструкция стоит на открытом воздухе весь срок службы, поэтому система АКЗ подбирается по категории коррозионной активности среды. Два варианта, оба показываем в предложении с разницей в цене и сроке:
Покраска на нашем участке — цинконаполненная грунтовка, эпоксидный промежуточный слой, полиуретановый финиш. Схема под категории С4–С5, цвет по RAL. Как выбирается система АКЗ
Горячее цинкование — когда требуется максимальный срок без обслуживания покрытия или доступ на объект в дальнейшем ограничен режимом
Как мы считаем
1
Исходные данные
Габариты объекта, генплан, существующие фундаменты и коммуникации, тип грунта, перепад высот, требуемый класс защиты и тип БПЛА, зоны, которые нельзя перекрывать, требования к АКЗ.
2
Компоновка
Тип конструкции, шаг опор, схема ферм. Проверяем, что решение не мешает эксплуатации: доступ техники, обслуживание и ремонт, эвакуация, движущиеся части.
Доставка партиями под последовательность монтажа, монтаж на действующем объекте, геодезический контроль, исполнительная документация.
Из чего складывается стоимость
Цена определяется перекрываемой площадью, пролётом, типом полотна, фундаментом под конкретный грунт и категорией коррозионной среды под АКЗ. Пролёт влияет нелинейно: после 24 метров меняется сама конструктивная схема.
Стоимость заметно снижается, когда несколько близко стоящих объектов перекрываются одной системой опор: падает число опор и фундаментов. Это первое, что мы проверяем по генплану — ещё до расчёта.
Частые вопросы
У вас есть протоколы испытаний конструкций?
Собственных протоколов мы не заявляем. Наша часть — расчёт: конструкция считается на заданные вами параметры угрозы, с учётом требований СП 542.1325800.2024, и расчётная записка входит в комплект документации вместе с КМ и КМД. Если ваше техническое задание требует протоколов, скажите об этом на старте — обсудим, чем это закрывается, до начала проектирования.
Защитное полотно вы производите сами?
Нет, и никто на рынке не производит его целиком сам — полотно закупное у всех, включая профильных поставщиков защитных систем. Наша часть — расчёт, каркас, узлы натяжения и монтаж. Металл — то, что мы делаем каждый день.
Не помешает ли укрытие охлаждению оборудования?
Это проверяется первым, ещё на компоновке. Чиллеры и драйкулеры ЦОД, радиаторы ДГУ, воздухозаборы компрессорных и вентиляционные шахты выбрасывают горячий воздух вверх и в стороны — полотно над ними не вешается сплошным. Под каждый контур выброса закладывается проём, съёмная секция или локальный подъём фермы, а высота до низа фермы назначается с запасом на конвекцию, а не по минимуму ради экономии металла.
Почему предлагаете покраску, а не цинкование?
Предлагаем оба варианта и показываем разницу в цене и сроке. Выбор идёт от категории коррозионной активности среды и требуемого срока службы покрытия: на большинстве промплощадок хватает схемы С4–С5 с цинконаполненным грунтом, а горячее цинкование берут там, где доступ для обновления покрытия в дальнейшем ограничен режимом объекта.
Почему стальная сетка, а не полимерная?
Полимерная сетка прогорает в месте срабатывания, а современные БПЛА могут нести зажигательную смесь. Стальная оцинкованная сетка не горит и лучше держит повторное попадание. Если ТЗ требует полимер, посчитаем и его, но покажем стальной вариант рядом.
Сколько времени занимает монтаж?
Зависит от объема и условий площадки. Каркас над ДГУ дата-центра, 54,5 т и 27 рам, смонтировали примерно за четыре недели, не останавливая объект. Срок для вашего объекта назовем в расчете.
Сколько это стоит?
Прайса на укрытия нет ни у нас, ни у кого-либо на этом рынке — стоимость определяется перекрываемой площадью, пролётом, грунтом под фундаменты и категорией среды под АКЗ. Мы не называем цифру до генплана: пока не понятно, куда физически встают опоры, она не имеет смысла. Заметно экономит объединение соседних объектов под общую систему опор: меньше опор и фундаментов.
Состав решения — сразу. В опросном листе по введённым габаритам видно тип конструкции, перекрываемую площадь, ориентировочное число опор и тип фундамента — до разговора с менеджером
Полный расчёт — 1–2 рабочих дня. Состав конструкции, тоннаж, срок изготовления и монтажа, стоимость с разбивкой по этапам
Шаблонных предложений не отправляем. Пока не понятно, куда физически встают опоры, цифры не имеют смысла
Нужен подробный расчёт с загрузкой генплана и проекта КМ — полный опросный лист.
