Защита подстанции от БПЛА: какие бывают варианты и как выбрать
Подстанцию редко закрывают целиком. Обычно накрывают самое ценное и ставят сетку по периметру. Рассказываем, какие есть решения, от чего защищает каждое и почему цена может отличаться в четыре раза. С эскизами для подстанции 110 кВ и фото с нашего объекта.
Подстанцию не обязательно закрывать целиком
Первая мысль обычно такая: накрыть сеткой всю территорию. На подстанции это самый дорогой и самый трудный путь. Над открытым распредустройством большие пролеты, до токоведущих частей нужно выдержать расстояние, зимой на сетке лежит снег, а к оборудованию должен подъезжать кран.
Поэтому защиту собирают из нескольких частей. Сверху закрывают то, что дольше всего восстанавливать. По периметру ставят сетку от подлета сбоку. Что из этого подойдет, решает площадка: сколько земли за забором, где идут кабели, как заезжает техника.
- Первыми защищают трансформаторы и здание с релейной защитой и связью.
- От удара сверху спасает только навес или укрытие. Сетка по периметру закрывает лишь бока.
- Чем выше защита, тем больше металла: стена 25 м вышла в четыре раза тяжелее ограждения 7 м с укрытием двух зданий.
- Каркас стоит на своих опорах и ни к чему на подстанции не крепится. Сетка стальная, в два контура.
Что защищать в первую очередь
Дороже всего на подстанции обходится не само оборудование, а время, пока его восстанавливают. Поэтому начинают с того, что дольше всего менять.
- Силовые трансформаторыВ баке масло, при попадании начнется пожар. Новый трансформатор не возьмешь со склада: его заказывают, изготавливают и везут. Поэтому его закрывают первым.
- Здание ОПУ и ЗРУЛегкие стены и кровля, а внутри релейная защита, связь и аккумуляторы. Без них подстанцией не управлять.
- Открытое распредустройствоПорталы, выключатели, шины. Занимает большую часть площадки, поэтому сверху его закрывают редко. Обычно защищают периметр и отдельные ячейки.
- ДГУ и топливоКаркас ставят так, чтобы не мешать выхлопу, охлаждению и заправщику. Подробнее на странице защиты ДГУ.
Кабели и заземление лежат под всей площадкой. Поэтому опоры защиты ставят на блоки или плиты, а не в котлованы с бетоном.
Проезд и место для крана. Трансформатор когда-нибудь будут менять. Если защита перекроет подъезд, ее придется разбирать.
Шесть вариантов защиты
Все они пассивные: стальной каркас с сеткой, которая останавливает дрон на расстоянии от оборудования. Обнаружение и подавление они не заменяют, а страхуют на случай, если те не сработали. Эскизы открываются по клику.
Навес над трансформатором
Каркас стоит рядом с трансформатором, колонны вынесены за зону обслуживания. Сетка поверху и по бокам. Объекты можно защищать по очереди, начиная с главного.
Нужно: место под колонны вне зоны обслуживания и свободный проем для крана.

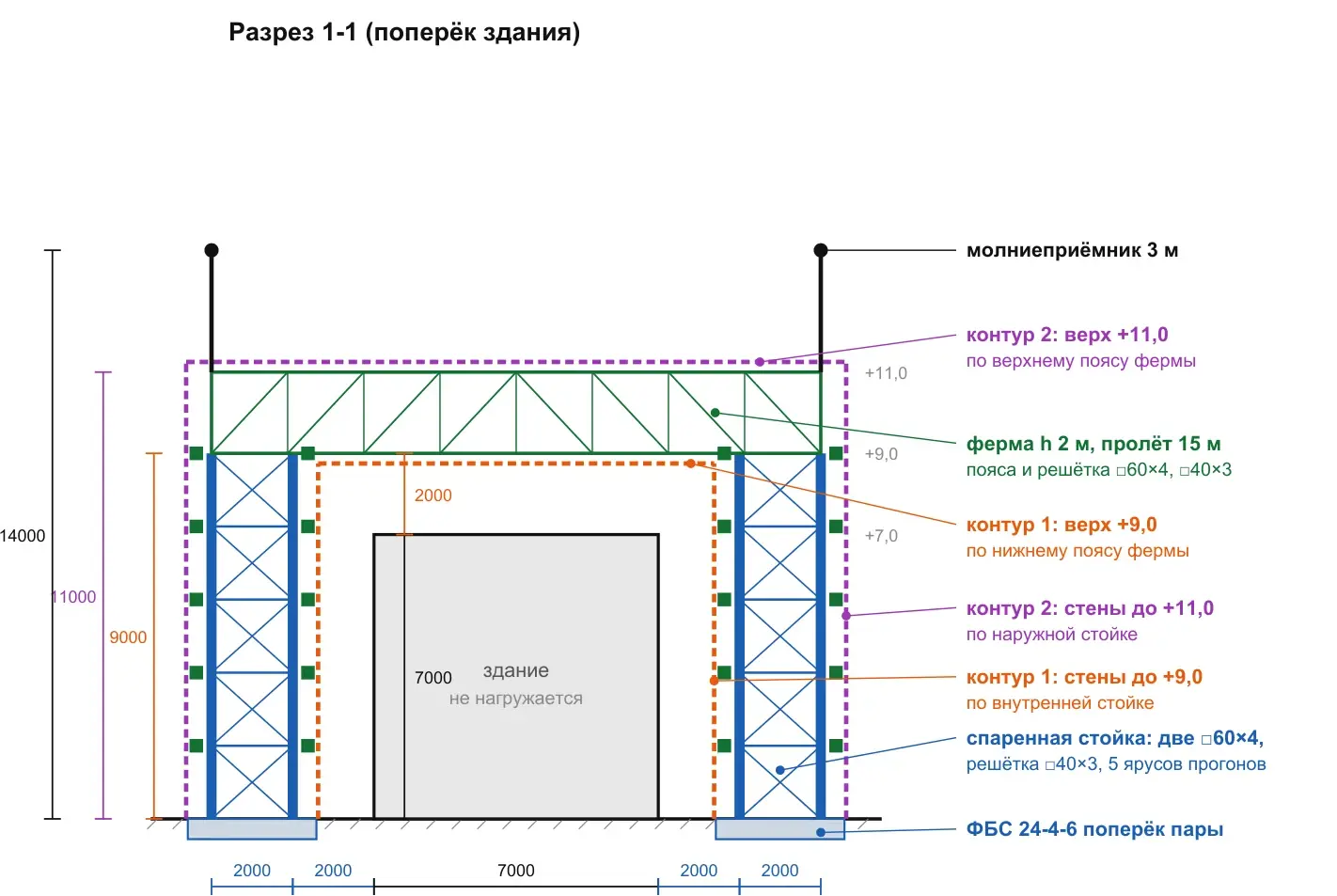

Укрытие здания
Каркас обходит здание на расстоянии, сетка по стенам и сверху в два контура. Само здание нагрузку не несет. Для входов и проездов в сетке делают распашные секции.
Нужно: 4–5 м свободной земли вокруг здания.

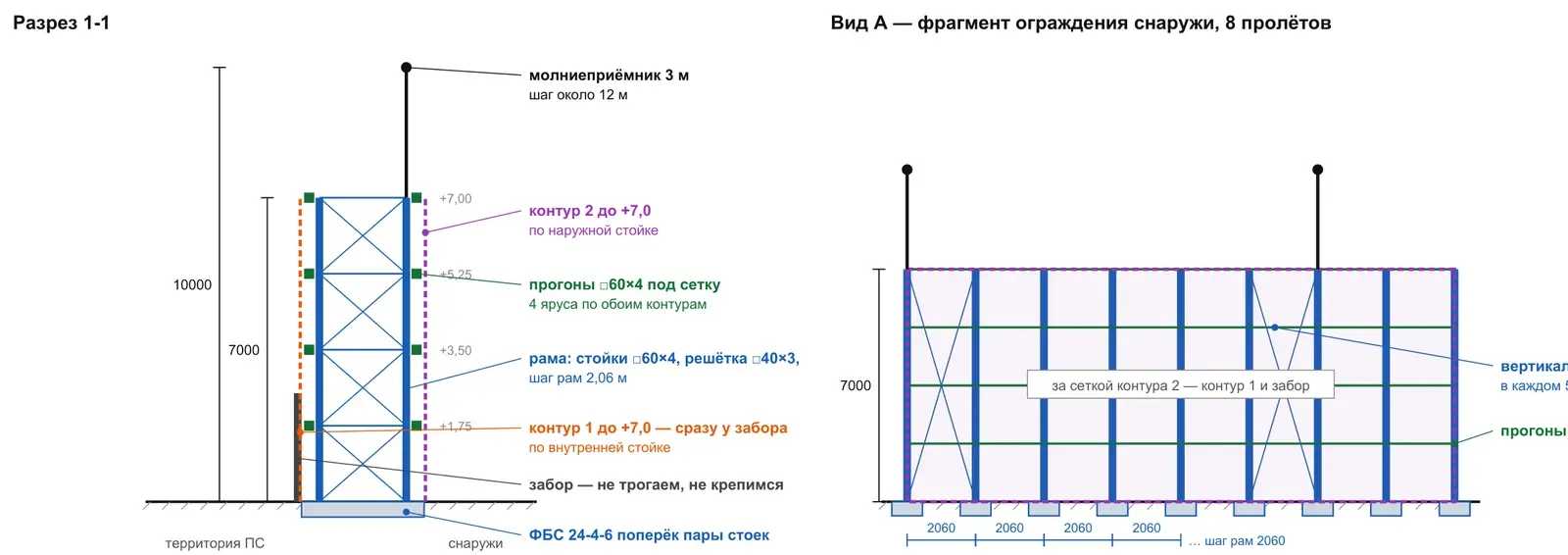

Сетка по периметру, 6–10 м
Рамы с сеткой вдоль забора, с внешней стороны. Закрывают подлет сбоку по всей границе. Верх остается открытым, поэтому ограждение ставят вместе с навесами над главным.
Нужно: полоса 2–3 м за забором.

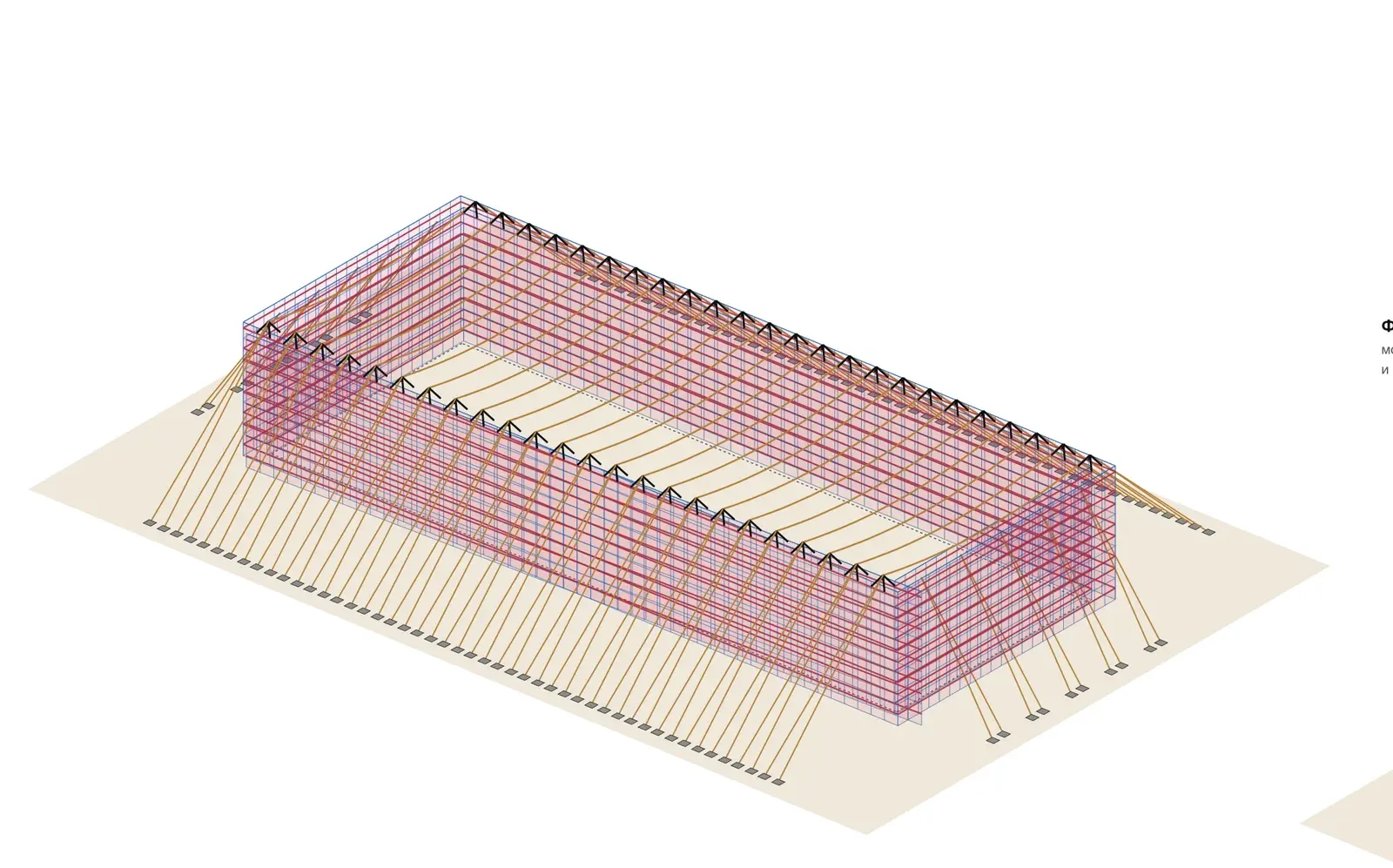

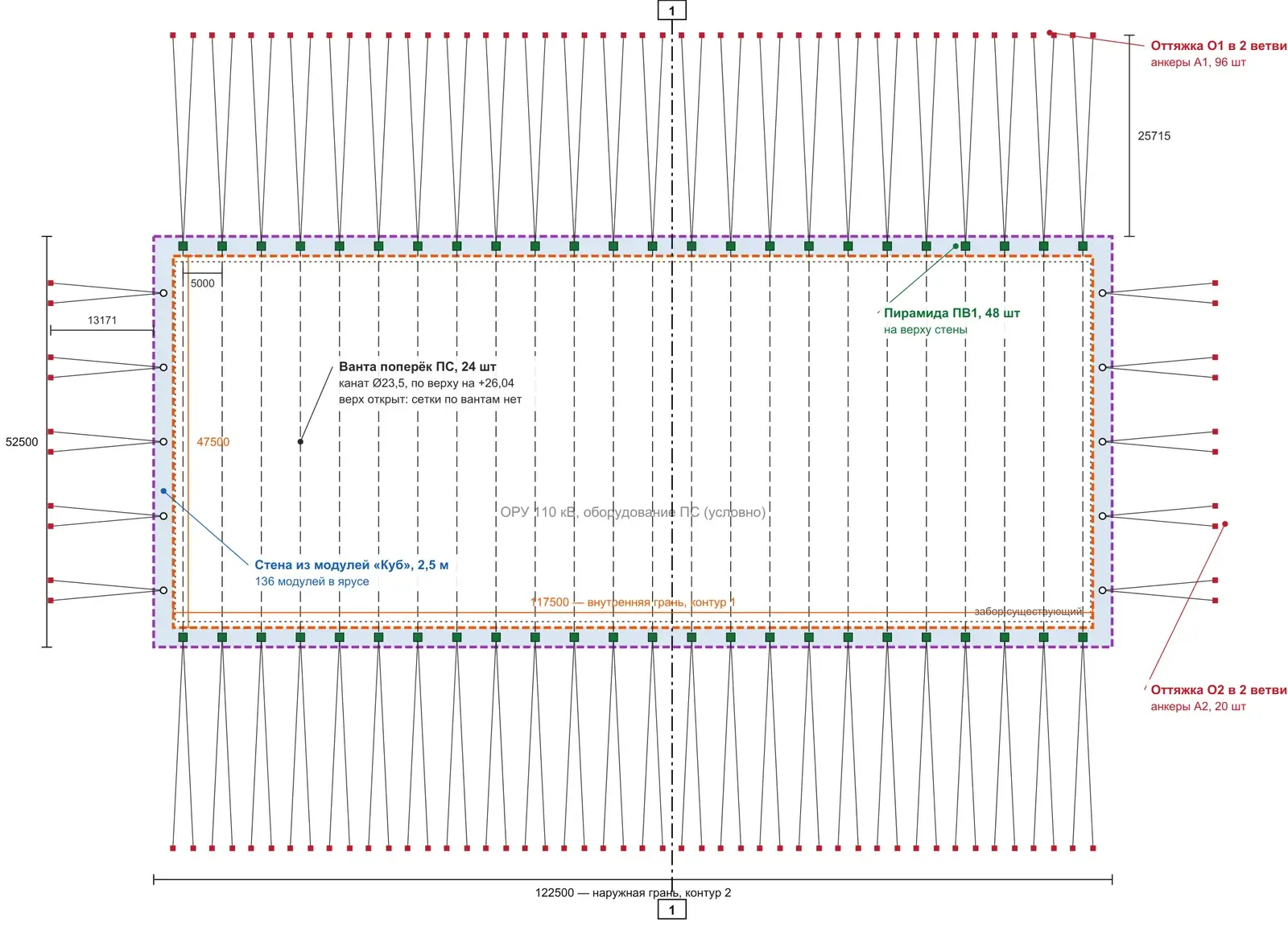

Высокая стена 20–25 м
Если периметр нужен выше оборудования, ограждение превращается в стену: решетчатый каркас толщиной 2–3 м с сеткой с двух сторон. Сама она не устоит, ее держат ванты через подстанцию и оттяжки за забором.
Нужно: около 25 м земли за забором под анкеры оттяжек.
Сетка над всей территорией
Фермы или тросы с сеткой над всей площадкой. Для небольшой подстанции или КТП это реально. На ОРУ 110 кВ пролеты больше 40 м, сетка проходит над шинами, а снег с нее давит на каркас.
Нужно: согласовать расстояния до оборудования и доступ крана.
Экраны от осколков
Стенки из бетонных блоков, габионов или стального листа рядом с трансформатором. Дрон они не остановят, но прикроют бак от осколков. Ставят вместе с навесом, а не вместо него.
Нужно: оставить место для обслуживания и охлаждения трансформатора.
Все варианты в одной таблице
Металл указан относительно друг друга, на одной и той же подстанции. Точную цену дает расчет под площадку и класс защиты.
| Вариант | Сверху | Сбоку | Металл | Что нужно на площадке |
|---|---|---|---|---|
| Навес над трансформатором | ✓ | ✓ | место под колонны вне зоны обслуживания | |
| Укрытие здания | ✓ | ✓ | 4–5 м земли вокруг здания | |
| Сетка по периметру 6–10 м | ✕ | ✓ | полоса 2–3 м за забором | |
| Высокая стена 20–25 м | ✕ | ✓ | около 25 м за забором под анкеры | |
| Сетка над всей территорией | ✓ | ✓ | согласованные расстояния до оборудования | |
| Экраны от осколков | ✕ | частично | только вместе с навесом |
Класс защиты и тип БПЛА задает заказчик. Конструкцию считаем под эти параметры с учетом СП 542.1325800.2024.
Почему одна защита дороже другой в четыре раза
Цена почти целиком складывается из металла и сетки, а их количество зависит от высоты и пролета. Пример с одной подстанции, которую мы считали, периметр 117 × 46 м:
Высота
Каждый метр добавляет металл по всему периметру. Высокую стену уже держат ванты и оттяжки.
Пролет
До 18–24 м хватает обычных ферм. Дальше меняется вся схема, и металла становится заметно больше.
Сетка
Два контура значит вдвое больше сетки. Заказывать ее лучше сразу, вместе с металлом.
Основания
Бетон в котлованах дорог и долго набирает прочность. Блоки или дорожные плиты дешевле и не задевают кабели.
Как сэкономить: защищать по очереди, начиная с главного; объединять соседние объекты общими опорами; ставить опоры без бетона и собирать каркас на болтах.
Где чаще всего ошибаются
Крепят сетку к порталам или забору
Каркас стоит на своих опорах: порталы и забор не рассчитаны на ветер и снег с сеткой
Берут полимерную сетку
Берут стальную: полимерная прогорает, а рядом трансформаторное масло. Подробнее о сетке
Натягивают сетку вплотную к оборудованию
Оставляют зазор, чтобы дрон сработал на расстоянии
Перекрывают проезд и место для крана
Оставляют подъезд, чтобы трансформатор можно было заменить без разборки защиты
Согласуют расстояния после монтажа
Расстояния до токоведущих частей согласуют с эксплуатацией еще на эскизе
Начинают с выбора конструкции
Сначала решают, что и от чего защищать. Иначе можно построить стену там, где хватило бы навеса
Наш опыт
В 2026 году мы посчитали защиту от БПЛА больше чем для 50 объектов: подстанции, котельные, резервуары, ДГУ, склады. Каркас над линией ДГУ действующего дата-центра в Москве весит 54,5 т, в нем 27 рам. Смонтировали его примерно за четыре недели, объект все это время работал.
Для подстанций мы делаем эскизы еще до проекта: план, разрезы, сколько нужно металла и сетки. Заказчик сразу видит решение и его ограничения. Как шел монтаж, рассказали в статье о монтаже антидронового каркаса.
С чего начать
- 1
Задание
Что защищаем, от какой угрозы и какой класс защиты нужен. Если класса нет, его задают в техническом задании.
- 2
Площадка
Генплан, высоты оборудования, кабели, проезды, земля за забором. По ним видно, какие варианты вообще подходят.
- 3
Эскиз и расчет
Сравниваем два-три варианта по металлу, сетке и срокам и согласуем расстояния с эксплуатацией. Потом КМ, изготовление и монтаж.
Частые вопросы
Как защитить трансформатор от дрона?
Отдельно стоящим навесом со стальной сеткой поверху и по бокам. Колонны выносят за зону обслуживания и оставляют проезд, чтобы трансформатор можно было заменить. Экраны от осколков рядом с баком ставят вместе с навесом, а не вместо него.
Можно обойтись сеткой по забору?
Сетка по периметру защищает от подлета сбоку, но верх у нее открыт. Поэтому ее ставят вместе с навесами над главным оборудованием.
Нужно ли отключать подстанцию на время монтажа?
Нет. Каркас стоит отдельно и не касается оборудования, поэтому монтируем рядом с работающей подстанцией. Порядок работ, места крана и расстояния согласуем с эксплуатацией заранее.
Какая сетка нужна?
Стальная оцинкованная сетка двойного кручения в два контура с зазором. Полимерная в месте срабатывания прогорает, а рядом трансформаторное масло.
По каким нормам проектируют?
Конструкцию считают по СП 20.13330 и СП 16.13330 с учетом требований СП 542.1325800.2024. Класс защиты и тип БПЛА берут из задания заказчика. Изменение № 1 к СП 542 пока не утверждено.
Есть ли альбом типовых решений?
Типовые схемы (навес, укрытие здания, ограждение, стена, сетка над территорией) хороши как отправная точка. Но на подстанции схему почти всегда дорабатывают под площадку: кабели, проезды, расстояния до оборудования, земля за забором.
Сколько стоит защита подстанции?
Зависит от того, что закрываем и на какую высоту. На одной подстанции разные варианты отличались по металлу в четыре раза. Пришлите генплан и задание, и мы посчитаем два-три варианта.
